Výkon. jistič (h630), 70 kA, 3-pól., In=400 A HED400H
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Rukojeť pro jistič napájení 2 dostupné produkty -
Funkce připojení 2 dostupné produkty -
Ochranný visací zámek pro spínač 1 dostupné produkty -
Kryt svorek 4 dostupné produkty -
Uzamykací blokovací funkce 1 dostupné produkty -
Podpěťová cívka 7 dostupné produkty
Dokončete svůj systém
-
HXD055H
Podpěťová zpožděná spoušť h630, 380-450 V AC
-
HXD053HPodpěťová zpožděná spoušť h630, 100-120 V AC
-
HXC011HPodpěťová spoušť h250-h630, 24 V DC
-
HXC014HPodpěťová spoušť h250-h630, 200-240V AC
-
HXC053HPodpěťová zpožděná spoušť h250, 100-120 V AC
-
HXC054HPodpěťová zpožděná spoušť h250, 200-240 V AC
-
HXC055HPodpěťová zpožděná spoušť h250, 380-450 V AC
Technické vlastnosti
Elektrický proud
-
Jmenovitý proud IN400 A
-
Jmenovitá mezní zkratová vypínací schopnost Icu při 230 V AC (IEC 60947-2)100 kA
-
Jmenovitá mezní zkratová vypínací schopnost Icu při 240 V AC (IEC 60947-2)100 kA
-
Jmenovitá mezní zkratová vypínací schopnost Icu při 400 V AC (IEC 60947-2)70 kA
-
Jmenovitá mezní zkratová vypínací schopnost Icu při 415 V AC (IEC 60947-2)70 kA
-
Vypínací schopnost na 1 pól při It 230 V (EN 60947-2)60 kA
-
Vypínací schopnost na 1 pól při It 400 V (EN 60947-2)9 kA
Architektura
-
Počet pólů3
-
Řídicí/ovládací prvekPřepínač
-
Typ konstrukce zařízeníKompletní přístroj v krytu
Kapacita
-
Počet modulů8
Spouštění
-
Doba odezvy při otevření10 ms
Nastavení
-
Nastavení magnetické ochrany knoflíku xIN2,5, 5, 10
-
Rozsah magnetického nastavení2240 A, 2800 A, 3500 A, 4480 A, 5040 A, 5200 A, 5200 A
-
Nastavení knoflíku termální ochrany xIN0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
-
Rozsah nastavení spouštěče zkratu s krátkodobým zpožděním0 - 0 A
Frekvence
-
Frekvence50 - 60 Hz
Instalace, montáž
-
Jmenovitý utahovací moment22 - 22 Nm
-
Montážní/připojovací polohaPřední strana
Napětí
-
Jmenovité impulzní výdržné napětí Uimp8 000 V
-
Jmenovité izolační napětí800 V
-
Provozní napětí AC220 - 690 V
Funkce
-
Vypínací spoušťLSI
Hlavní elektrické atributy
-
Nastavení magnetické spouště100 - 200 ms
Výkon
-
Ztrátový výkon na vstupu IN62,40 W
-
Ztrátový výkon na pól20,80 W
Trvanlivost
-
Elektrická životnost v počtu cyklů1 000
-
Mechanická životnost v cyklech4 000
Vybavení
-
Počet pomocných kontaktů jako měnič0
-
Počet pomocných kontaktů jako rozpojovací0
-
Počet pomocných kontaktů jako spojovací0
Bezpečnost
-
Stupeň krytí IPIP4X
Podmínky použití
-
Provozní teplota-25 - 70 °C
Připojení
-
Průřez flexibilního vodiče35 - 240 mm²
-
Průřez plného vodiče35 - 240 mm²
-
Typ konektoru/zástrčkySvorka
Ovládací prvky a indikátory
-
Integrovaný motorový pohonNe
Přenos
-
Vhodné pro lišty DINNe
Napájení 230 V, záložní baterie 10 let
-
Umístění napájeníObousměrný
Ke stažení
-

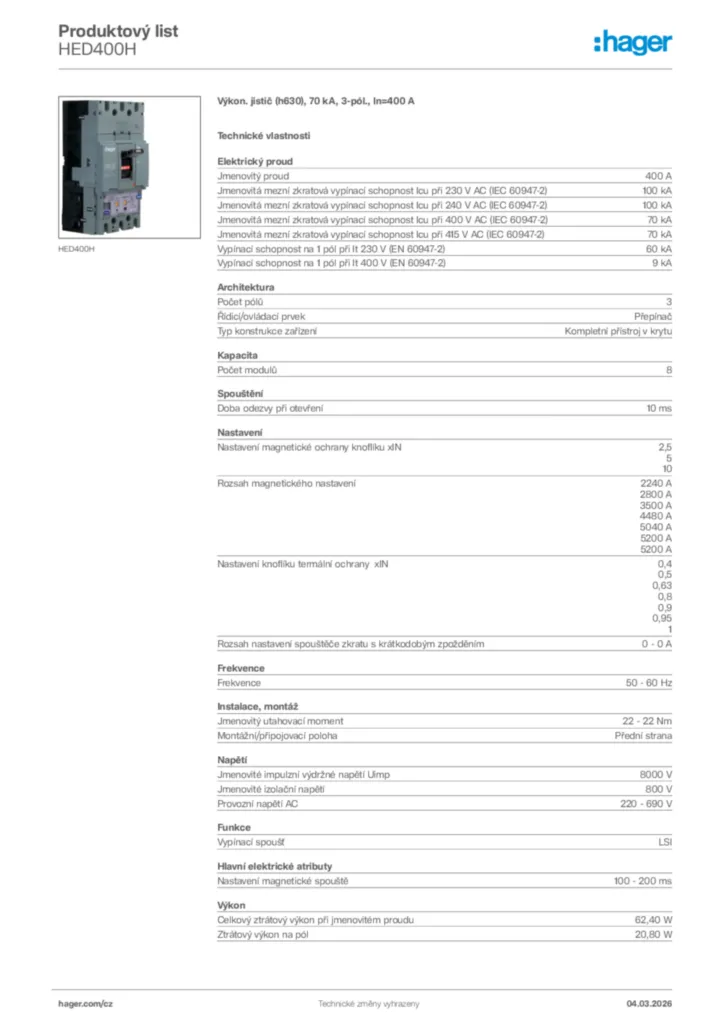

Datový list produktu
Hager Generováno - Datový list produktu HED400H
Výkon. jistič (h630), 70 kA, 3-pól., In=400 A
PDF -
Instalační návod
Instalační návod International 2021-06-07
PDF7,13 MB -
Prohlášení o shodě
Declaration
Prohlášení o shodě International 2022-06-20
PDF350,36 kB
Prohlášení o shodě en-US 2026-07-14
PDF264,30 kB
