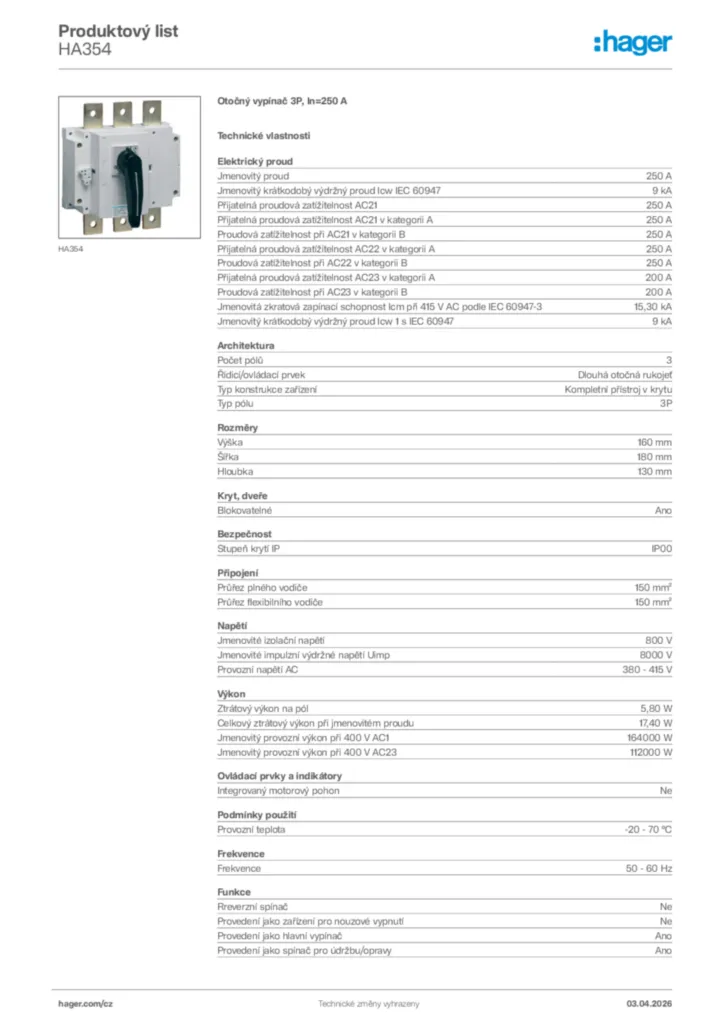

Otočný vypínač 3P, In=250 A HA354
EAN
3250613113544
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Blok pomocných kontaktů 1 dostupné produkty -
Prodloužená rukojeť na dveře rozvaděče 1 dostupné produkty -
Ovládací hřídel spínače 2 dostupné produkty -
Kryt svorek 2 dostupné produkty -
Příslušenství / náhradní díly pro nízkonapěťovou spínací techniku 2 dostupné produkty
Dokončete svůj systém
Technické vlastnosti
Elektrický proud
-
Jmenovitý proud250 A
-
Jmenovitý krátkodobý výdržný proud Icw IEC 609479 kA
-
Přijatelná proudová zatížitelnost AC21250 A
-
Přijatelná proudová zatížitelnost AC21 v kategorii A250 A
-
Proudová zatížitelnost při AC21 v kategorii B250 A
-
Přijatelná proudová zatížitelnost AC22 v kategorii A250 A
-
Proudová zatížitelnost při AC22 v kategorii B250 A
-
Přijatelná proudová zatížitelnost AC23 v kategorii A200 A
-
Proudová zatížitelnost při AC23 v kategorii B200 A
-
Jmenovitá zkratová zapínací schopnost Icm při 415 V AC podle IEC 60947-315,30 kA
-
Jmenovitý krátkodobý výdržný proud Icw 1 s IEC 609479 kA
Architektura
-
Počet pólů3
-
Řídicí/provozní prvekDlouhá otočná rukojeť
-
Typ konstrukce zařízeníKompletní přístroj v krytu
-
Typ pólu3P
Rozměry
-
Výška160 mm
-
Šířka180 mm
-
Hloubka130 mm
Kryt, dveře
-
BlokovatelnéAno
Bezpečnost
-
Stupeň krytí IPIP00
Připojení
-
Průřez plného vodiče150 mm²
-
Průřez flexibilního vodiče150 mm²
Napětí
-
Jmenovité izolační napětí800 V
-
Jmenovité impulzní výdržné napětí Uimp8 000 V
-
Provozní napětí AC380 - 415 V
Výkon
-
Ztrátový výkon na pól5,80 W
-
Celkový ztrátový výkon při jmenovitém proudu17,40 W
-
Jmenovitý provozní výkon při 400 V AC1164 000 W
-
Jmenovitý provozní výkon při 400 V AC23112 000 W
Ovládací prvky a indikátory
-
Integrovaný motorický pohonNe
Podmínky použití
-
Provozní teplota-20 - 70 °C
Frekvence
-
Frekvence50 - 60 Hz
Funkce
-
Je reverzní spínačNe
-
Provedení jako zařízení pro NOUZOVÉ VYPNUTÍNe
-
Provedení jako hlavní vypínačAno
-
Provedení jako spínač pro údržbu/opravyAno
-
Provedení jako bezpečnostní spínačAno
-
Verze jako kompaktní odpojovačAno
Vybavení
-
Motorový pohon volitelnýNe
-
Počet pomocných kontaktů jako měnič0
-
Počet pomocných kontaktů jako rozpojovací0
-
Počet pomocných kontaktů jako spojovací0
Instalace, montáž
-
Jmenovitý utahovací moment20 - 22 Nm
