Parapetní kanál, BRA85170, hliník, přírodní elox BRA851701ELN
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
K dispozici také v
Šířka
Dokončete svůj systém
Volitelné příslušenství
-
Akustická přepážka pro nástěnný kanál 1 dostupné produkty -
Vnitřní roh pro nástěnný kanál 1 dostupné produkty -
Spojka pro nástěnný kanál 1 dostupné produkty -
Kryt spoje pro nástěnný kanál 1 dostupné produkty -
Víko pro vnější rohový nástěnný kanál 1 dostupné produkty -
Nástěnná krycí příruba pro nástěnný kanál 1 dostupné produkty
Dokončete svůj systém
Technické vlastnosti
Rozměry
-
Výška85 mm
-
Šířka170 mm
-
Délka2 000 mm
-
Vnitřní průřez vodiče12 820 - 12 820 mm²
Kryt, dveře
-
Počet namontovatelných vík1
-
Šířka horního dílu 180 mm
-
Šířka horního dílu 20
-
Šířka horního dílu 30
Kapacita
-
Max. počet kabelů (Ø 11 mm, 50% naplnění, se zařízeními)40
-
Max. počet kabelů (Ø 11 mm, 50% naplnění, bez zařízení)53
Přenos
-
Kompatibilní s formátem vestavných zásuvekStandard 60 mm, CEE, Ecoline, EIB, jističe
Instalace, montáž
-
Perforace základnyAno
Materiál
-
MateriálHliník
-
PovrchEloxovaný
-
BarvaHliník
Bezpečnost
-
Mechanická odolnost IKIK08
-
Stupeň krytí IPIP40
Podmínky použití
-
Provozní teplota-5 - 90 °C
Konektivita
-
Spojení kanáluSpojky samostatně
Vybavení
-
Včetně kabelové příchytkyNe
-
Počet kabelových úchytek na metr0
-
S ochrannou fóliíAno
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

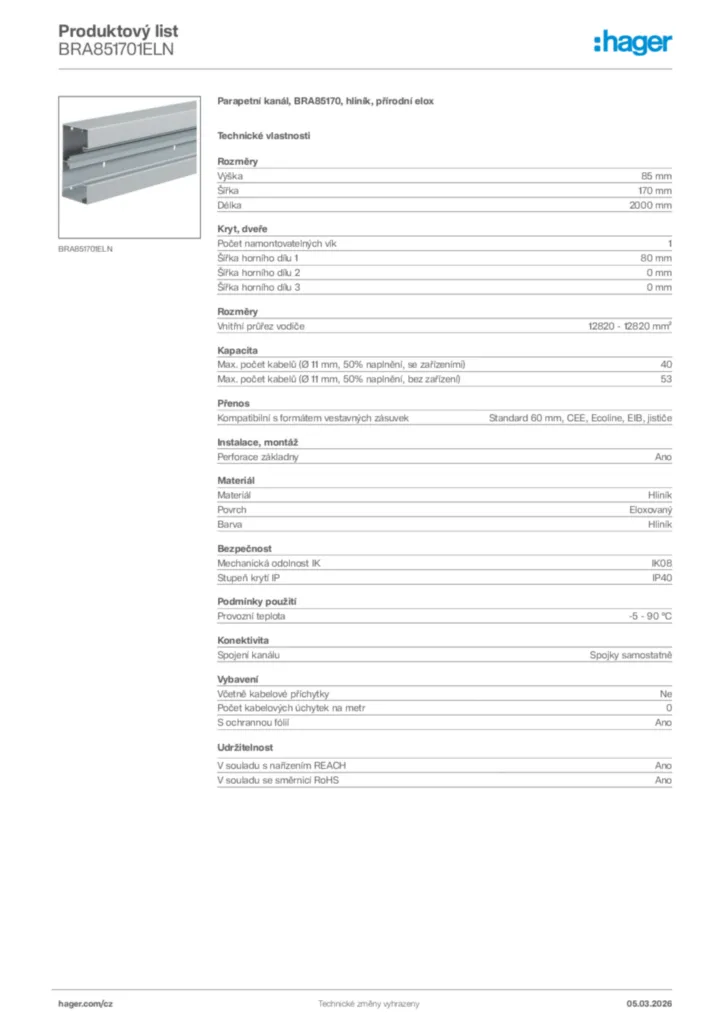

Datový list produktu
Hager Generováno - Datový list produktu BRA851701ELN
Parapetní kanál, BRA85170, hliník, přírodní elox
PDF -
DXF soubory
DXF soubory International 2023-02-02
DXF370,36 kB -
STEP soubory
STEP soubory International 2026-04-15
STP1013,39 kB -
Výkres produktu
Product drawing
Výkres produktu International 2023-02-02
PDF68,49 kB
