Parapetní kanál, BRA65130, hliník, dopr. bílá BRA6513019016
EAN
4012740014052
Balení
8 Měřiče
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Čelní deska pro nástěnný kanál 2 dostupné produkty -
Víko pro vnější rohový nástěnný kanál 1 dostupné produkty -
Koncový díl pro nástěnný kanál 1 dostupné produkty -

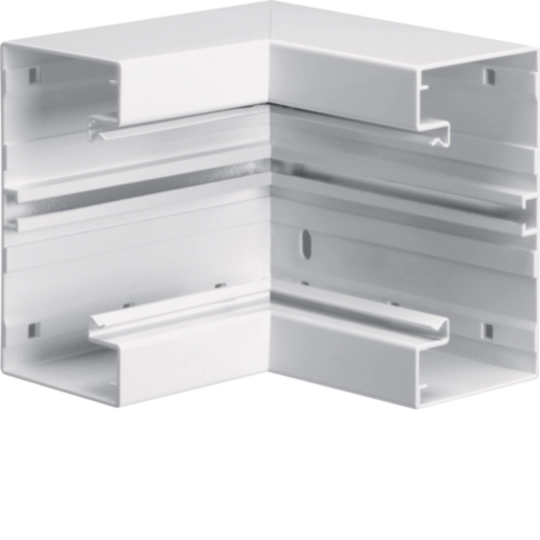

Vnitřní roh pro nástěnný kanál 1 dostupné produkty -

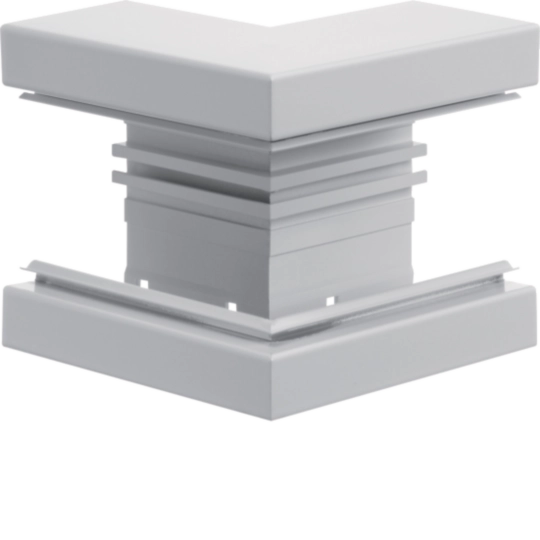

Vnější roh pro nástěnný kanál 1 dostupné produkty -
Zobrazit více 5 další dostupné produkty
Dokončete svůj systém
Technické vlastnosti
Rozměry
-
Výška68 mm
-
Šířka130 mm
-
Délka2 000 mm
-
Vnitřní průřez vodiče7 580 - 7 580 mm²
Kryt, dveře
-
Počet namontovatelných vík1
-
Šířka horního dílu 180 mm
-
Šířka horního dílu 20
-
Šířka horního dílu 30
Kapacita
-
Max. počet kabelů (Ø 11 mm, 50% naplnění, se zařízeními)18
-
Max. počet kabelů (Ø 11 mm, 50% naplnění, bez zařízení)32
Přenos
-
Kompatibilní s formátem vestavných zásuvekStandard 60mm, CEE, Ecoline, EIB, jističe
Instalace, montáž
-
Perforace základnyAno
Materiál
-
MateriálHliník
-
PovrchPráškovou barvou
-
BarvaDopravní bílá
-
Kód RAL9016
Bezpečnost
-
Mechanická odolnost IKIK08
-
Stupeň krytí IPIP40
Podmínky použití
-
Provozní teplota-5 - 90 °C
Konektivita
-
Spojení kanáluSpojky samostatně
Vybavení
-
Včetně kabelové příchytkyNe
-
Počet kabelových úchytek na metr0
-
S ochrannou fóliíAno
