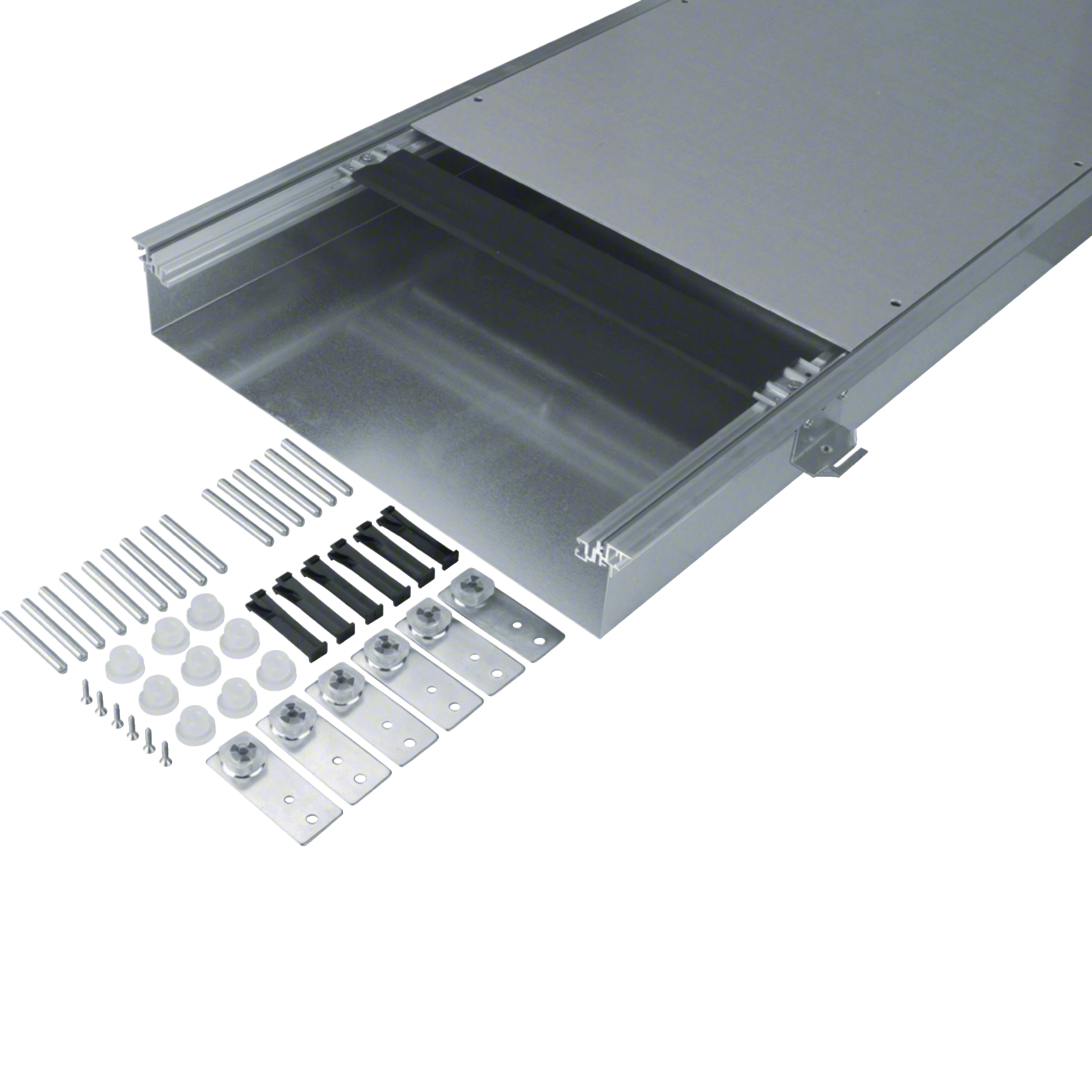

Kabelový kanál s vanou 500 60-100 pro suchou montáž BKW500060
EAN
4012002237519
Balení
2,4 metr
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Příslušenství / náhradní díly pro systémy podkladových kanálů 8 dostupné produkty -
Univerzální podlahové krabice do potěru 10 dostupné produkty -
Kryt křížového spoje pro podlahový kanál 1 dostupné produkty -
Kryt ochranné lišty podlahové krytiny 1 dostupné produkty -
Hrana podlahové krytiny 2 dostupné produkty -
Přepážka pro podlahové kanályP 6 dostupné produkty
Dokončete svůj systém
-
BKZM203
Samolepící gumový pásek 20x3mm, L = 10m
-
BKZVS90Propojovací sada pro pravoúhlé odbočení
-
BKZKV180Dodatačné přímé pospojení pro kanál BK
-
BKZKV090Dodatačné pravoúhlé pospojení pro kanál BK
-
BKZN030Nivelační svorka pro podlahové kanály, h= 30 mm
-
BKZN050Nivelační svorka pro podlahové kanály, h= 50 mm
-
BKZSH20Přísavka pro manipulaci se zaslepkami, maximální nosnost 20 kg
-
BKZSH30Přísavka pro manipulaci se zaslepkami, maximální nosnost 30 kg
-
BKSAB00
Rozbočovací krabice pro BK, zaslepená
-
BKSAG00Rozbočovací krabice pro BK, GBZ
-
BKSAE04Rozbočovací krabice pro BK, E04
-
BKSAE09Rozbočovací krabice pro BK, E09
-
BKSAQ06Rozbočovací karbice BK pro otvor Q06
-
BKSAQ08Rozbočovací karbice BK pro otvor Q08
-
BKSAQ12Rozbočovací karbice BK pro otvor Q12
-
BKSAR06Rozbočovací karbice BK pro otvor R06
-
BKSAR10Rozbočovací karbice BK pro otvor R10
-
BKSAR12Rozbočovací karbice BK pro otvor R12
-
BKA500800R12Kryt BKF/BKW500 L=800mm, otvor pro R12
-
BKA500800R10Kryt BKF/BKW500 L=800mm, otvor pro R10
-
BKA500800R06Kryt BKF/BKW500 L=800mm, otvor pro R06
-
BKA500800Q12Kryt BKF/BKW500 L=800mm, otvor pro Q12
-
BKA500800Q08Kryt BKF/BKW500 L=800mm, otvor pro Q08
-
BKA500800Q06Kryt BKF/BKW500 L=800mm, otvor pro Q06
-
BKA500800GBZKryt BKF/BKW500 L=800mm, otvor pro GBZ
-
BKA500800E09Kryt BKF/BKW500 L=800mm, otvor pro E09
-
BKA500800E04Kryt BKF/BKW500 L=800mm, otvor pro E04
Technické vlastnosti
Rozměry
-
Šířka500 mm
-
Délka2 400 mm
-
Vnitřní průřez vodiče23 230 - 23 230 mm²
-
Minimální výška potěru60 mm
-
Rozsah nivelace60 - 100 mm
-
Počet vestavěných jednotek3
Kapacita
-
Max. počet kabelů (Ø 11 mm, 50% naplnění, bez zařízení)96
Podmínky použití
-
Svislé zatížení působící na velkou plochu (velké zatížení)3 kN
-
Svislé zatížení působící na malou plochu2 kN
Instrukce
-
Údržba podlahSuché
Vybavení
-
Počet oddílů1 - 1
-
Typ montáže přepážkyUpevnění šrouby
-
S přepážkouNe
Instalace, montáž
-
Montážní otvorBez
Materiál
-
MateriálOcel
-
Materiál dna bočniceOcel
-
PovrchPozink
Kryt, dveře
-
Materiál krytuOcel
-
Kryt pro ošetřeníPozink
-
Montážní otvor krytuNe
-
Upevnění víka zaklapnutímNe
Funkce
-
Základna oddělitelná od hlavního tělaAno
-
S průchozím dnemAno
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-
Product datasheet
Hager Produktový list BKW500060
Kabelový kanál s vanou 500 60-100 pro suchou montáž
PDF -
Návod k použití
Návod k použití en-GB, fr-FR, de-DE, pl-PL 2017-09-29
PDF2,29 MB -
Declaration of conformity
EC declaration of conformity BKF_BKFD_BKW_BKWD
Prohlášení o shodě International 2017-11-20
PDF235,17 kB
EU-Declaration BKF_BKFD_BKW_BKWD T013A DE_EN 25072019
Prohlášení o shodě International 2019-08-23
PDF43,52 kB
Více dokumentace
