Modularna oprema

Automatski osigurač 63A 2-polni, C karakteristika, 10kA NCN263

EAN

3250614614835

Pakovanje

6 Komadi

Cijena

na zahtjev

Dodaci
Tehničke karakteristike
Ekološka vrijednost
Dokumentacija
Više proizvoda

Preuzmite tehnički list

Kompletirajte vaš sistem

Funkcije blokade/paralelnog pogona 2 dostupni proizvodi
Pregrade/poklopci za razdvajanje faza 1 dostupni proizvodi
Poklopci/kape za plombiranje 1 dostupni proizvodi
Mehanička dodatna oprema za niskonaponske komponente 1 dostupni proizvodi
Podnaponski okidač 2 dostupni proizvodi
Radni okidač 2 dostupni proizvodi

Tehničke karakteristike

Nazivna struja

63 A
Nazivna servisna prekidna moć Ics pri 230V AC po IEC 60947-2

15 kA
Nazivna kratkospojna prekidna moć Icn pri 230V AC po IEC 60898-1

10 kA
Nazivna krajnja kratkospojna prekidna moć Icu pri 230V AC IEC 60947-2

30 kA
Nazivna krajnja kratkospojna prekidna moć Icu pri 400V AC IEC 60947-2

15 kA
Nazivna struja pri -25°C

81,04 A
Nazivna struja pri -20°C

79,57 A
Nazivna struja pri -15°C

78,07 A
Nazivna struja pri -10°C

76,54 A
Nazivna struja pri -5°C

75,05 A
Nazivna struja pri 0°C

73,54 A
Nazivna struja pri 5°C

72,03 A
Nazivna struja pri 10°C

70,52 A
Nazivna struja pri 15°C

69 A
Nazivna struja pri 20°C

67,47 A
Nazivna struja pri 25°C

65,95 A
Nazivna struja pri 30°C

63 A
Nazivna struja pri 35°C

62,03 A
Nazivna struja pri 40°C

60,50 A
Nazivna struja pri 45°C

58,68 A
Nazivna struja pri 50°C

58,27 A
Nazivna struja pri 55°C

52,80 A
Nazivna struja pri 60°C

50,51 A
Nazivna struja pri 65°C

48,12 A
Nazivna struja pri 70°C

45,60 A

Tip pola

2P
Krivulja

C

Broj modula

2

Nazivna kratkospojna prekidna moć Icn AC prema IEC 60898-1

10 kA

Nazivni zatezni moment gornje kleme

2,80 - 2,80 Nm
Nazivni zatezni moment donje kleme

2,80 - 2,80 Nm
Nazivni zatezni moment

2,80 - 2,80 Nm
Vrsta donjeg priključka za modularne uređaje

biconnect
Vrsta gornjeg priključka za modularne uređaje

Vijčana stezaljka
Moguća montaža 360°

Da

Nazivni radni napon Ue

400 - 400 V
Vrsta napajanja

AC
Nazivni izolacijski napon Ui

500 V
Nazivni impulsni podnosivi napon Uimp

6.000 V

Frekvencija

50 - 60 Hz

Presjek vijčanog ulaza i izlaza, za masivne vodiče

1 - 35 mm²
Presjek ulaza i izlaza sa vijcima, za fleksibilne vodiče

1 - 25 mm²
Presjek vijčanog ulaza, za fleksibilne provodnike

1 - 25 mm²
Presjek ulaza sa vijcima, za masivne vodiče

1 - 35 mm²

AT_GridDistance

60 mm

Ingress Protection (IP) klasa

IP20

Stepen zagađenja prema IEC 60664/IEC 60947-2

2
Klasa ograničenja I²t energije

3
Radna temperatura

-25 - 70 °C

Ukupni gubitak snage pri IN

13,10 W

Električna izdržljivost u broju ciklusa

4.000
Broj mehaničkih operacija

20.000

Vrsta veze

Vijčana stezaljka
Poravnanje gornjeg priključka za modularne uređaje

Poravnata klema
Poravnanje donjih priključaka za modularne uređaje

Poravnata klema

Visina

83 mm
Širina

35 mm
Dubina

70 mm

Ekološka vrijednost

Usklađeno sa RoHS Da

Certifikati i dokumenti

REACH declaration NCN263

PDF

RoHS report NCN263

PDF

Downloadi

Slika proizvoda

Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

Slika proizvoda NCN263

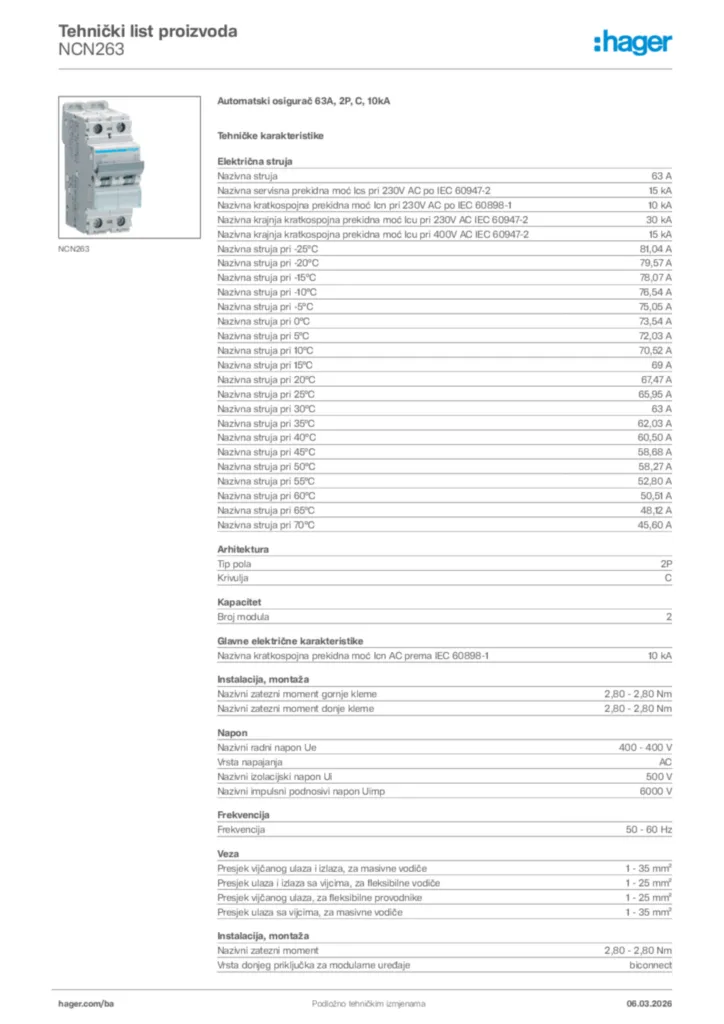

Product datasheet
