Rastavljač NH1, 3x250, montažna ploča, ulaz/izlaz: prilkjučak M10 LT150

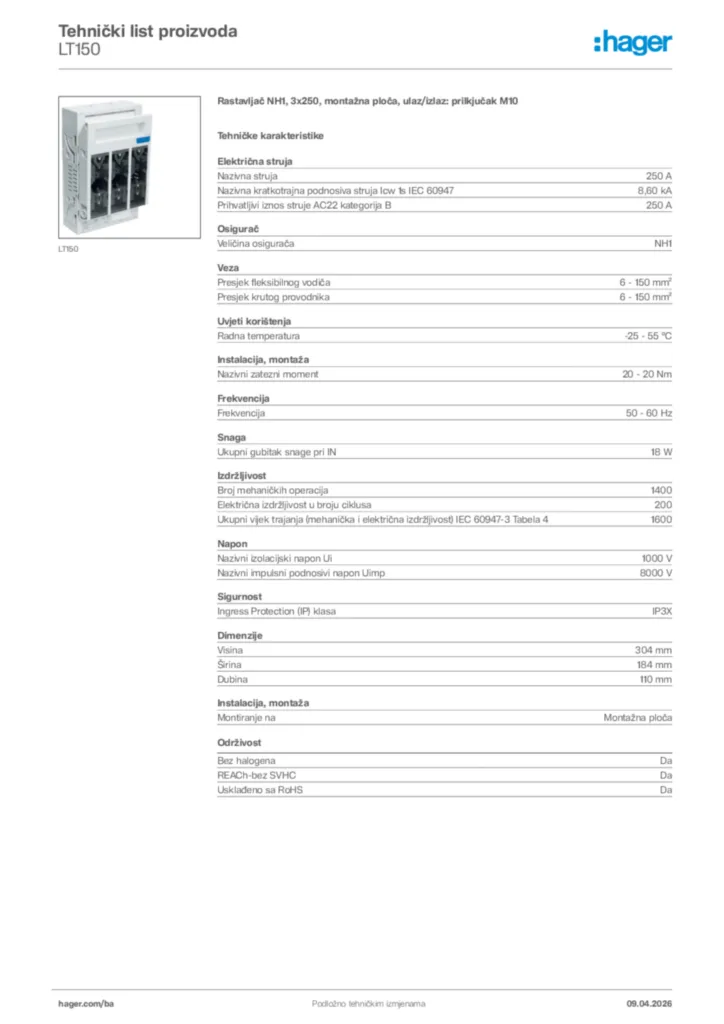

Preuzmite tehnički list

Kompletirajte vaš sistem

Nazivna struja In

250 A
Nazivna kratkotrajna podnosiva struja Icw 1s IEC 60947

8,60 kA
Nazivna struja za Ue=690V AC u skladu s IEC 61439-1 5.3.2

250 A
Testna nazivna kratkospojna struja osigurača Ue=690V IEC 61439-1 3.8.10.4

250 A
Nazivna uvjetna struja kratkog spoja pri Ue=400 V u skladu sa IEC 61439-1 3.8.10.4

80 kA
Nazivna struja za Ue=440V DC u skladu s IEC 61439-1 5.3.2

250 A
Nazivna struja pri 45°C

237,50 A
Nazivna struja pri 55°C

212,50 A
Prihvatljivi iznos struje AC23 kategorija B / 400V

250 A
Prihvatljivi iznos struje AC22 kategorija B / 500V

250 A
Prihvatljivi iznos struje AC22 kategorija B / 690V

250 A
Nazivna struja osigurača

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A
Nazivna struja pri 40°C

250 A
Nazivna struja pri 70°C

175 A
Nazivna struja za Ue=400V AC u skladu s IEC 61439-1 5.3.2

250 A
Nazivna uvjetna struja kratkog spoja pri Ue=500 V u skladu sa IEC 61439-1 3.8.10.4

80 kA
Nazivna struja za Ue=250V DC u skladu s IEC 61439-1 5.3.2

250 A
Nazivna struja pri 65°C

187,50 A
Testna nazivna kratkospojna struja osigurača Ue=400V IEC 61439-1 3.8.10.4

250 A
Nazivna struja za Ue=500V AC u skladu s IEC 61439-1 5.3.2

250 A
Nazivna uvjetna struja kratkog spoja pri Ue=690 V u skladu sa IEC 61439-1 3.8.10.4

80 kA
Testna nazivna kratkospojna struja osigurača Ue=500V IEC 61439-1 3.8.10.4

250 A
Nazivna struja pri 60°C

200 A
Nazivna struja pri 50°C

225 A

Broj mehaničkih operacija

1.400
Električna izdržljivost u broju ciklusa

200
Ukupni vijek trajanja (mehanička i električna izdržljivost) IEC 60947-3 Tabela 4

1.600

Ingress Protection (IP) klasa

IP3X
Konvencionalna slobodna zračna termička struja sa osiguračem i standardnim presjekom IEC 60947-1

250 A
Konvencionalna slobodna zračna termička struja sa čvrstom vezom i standardnim presjekom IEC 60947-1

365 A
