Rastavljač NH3, 3x630, montažna ploča, ulaz/izlaz: prilkjučak M10 LT350

Dodaci
Tehničke karakteristike
Ekološka vrijednost
Dokumentacija
Više proizvoda

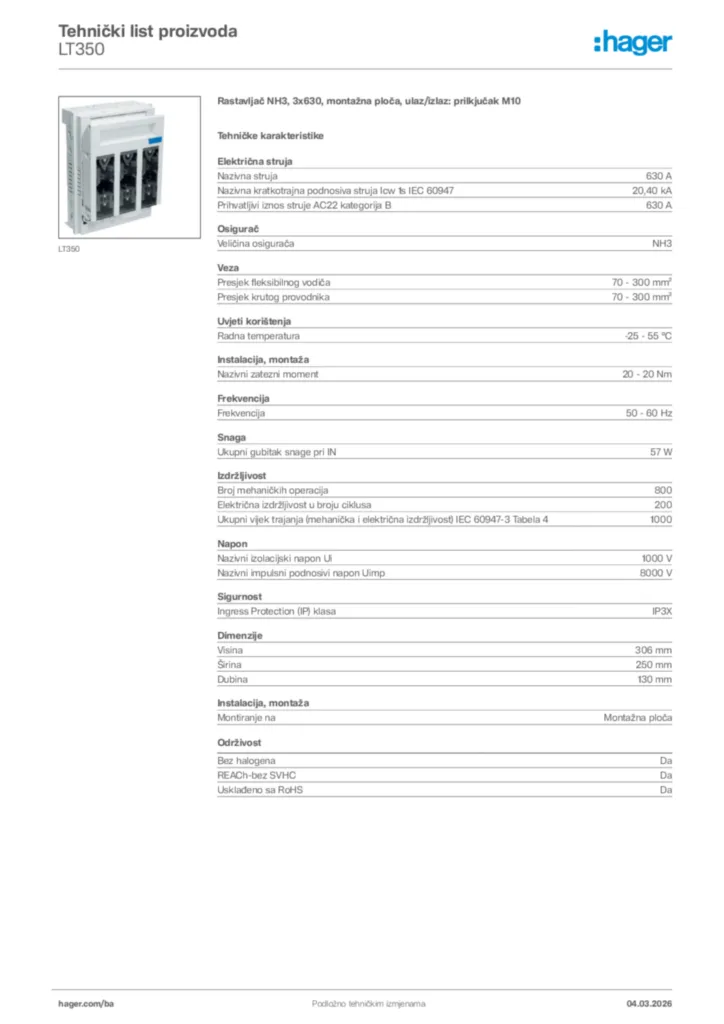

Preuzmite tehnički list

Kompletirajte vaš sistem

Nožasti osigurači 3 dostupni proizvodi

Tehničke karakteristike

Nazivna struja In

630 A
Nazivna kratkotrajna podnosiva struja Icw 1s IEC 60947

20,40 kA
Nazivna struja za Ue=690V AC u skladu s IEC 61439-1 5.3.2

630 A
Testna nazivna kratkospojna struja osigurača Ue=690V IEC 61439-1 3.8.10.4

630 A
Nazivna uvjetna struja kratkog spoja pri Ue=400 V u skladu sa IEC 61439-1 3.8.10.4

80 kA
Nazivna struja za Ue=440V DC u skladu s IEC 61439-1 5.3.2

630 A
Nazivna struja pri 45°C

598,50 A
Nazivna struja pri 55°C

535,5 A
Prihvatljivi iznos struje AC23 kategorija B / 400V

630 A
Prihvatljivi iznos struje AC22 kategorija B / 500V

630 A
Prihvatljivi iznos struje AC21 kategorija B / 690V

630 A
Nazivna struja osigurača

50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A, 500 A, 630 A, 300 A
Nazivna struja za Ue=220V DC u skladu s IEC 61439-1 5.3.2

630 A
Nazivna struja pri 40°C

630 A
Nazivna struja pri 70°C

441 A
Nazivna struja za Ue=400V AC u skladu s IEC 61439-1 5.3.2

630 A
Nazivna uvjetna struja kratkog spoja pri Ue=500 V u skladu sa IEC 61439-1 3.8.10.4

80 kA
Nazivna struja za Ue=250V DC u skladu s IEC 61439-1 5.3.2

630 A
Nazivna struja pri 65°C

472,50 A
Testna nazivna kratkospojna struja osigurača Ue=400V IEC 61439-1 3.8.10.4

630 A
Nazivna struja za Ue=500V AC u skladu s IEC 61439-1 5.3.2

630 A
Nazivna uvjetna struja kratkog spoja pri Ue=690 V u skladu sa IEC 61439-1 3.8.10.4

80 kA
Testna nazivna kratkospojna struja osigurača Ue=500V IEC 61439-1 3.8.10.4

630 A
Nazivna struja pri 60°C

504 A
Nazivna struja pri 50°C

567 A

Veličina osigurača

NH3

Presjek fleksibilnog vodiča

70 - 300 mm²
Presjek krutog provodnika

70 - 300 mm²
Vrsta priključka/utikača

M10 klema
Vrsta izlaznog priključka

Vijčana stezaljka
Vrsta ulaza za povezivanje

Vijčana stezaljka

Vrsta veze

Vijčana stezaljka

Radna temperatura

-25 - 55 °C
Temperatura skladištenja/transporta

-40 - 70 °C
Stepen zagađenja prema IEC 60664/IEC 60947-2

3

Nazivni zatezni moment

20 - 20 Nm
Montiranje na

Montažna ploča
Položaj za montažu/spajanje

Vodoravno/Horizontalno, Uspravno/Vertikalno

Frekvencija

50 - 60 Hz

Rasipanje snage pri IN

57 W
Rasipanje snage pri punom opterećenju

201 W
Rasipanje snage osigurača ugrađenog u uređaj

48 W

Broj mehaničkih operacija

800
Električna izdržljivost u broju ciklusa

200
Ukupni vijek trajanja (mehanička i električna izdržljivost) IEC 60947-3 Tabela 4

1.000

Nazivni izolacijski napon Ui

1.000 V
Nazivni impulsni podnosivi napon Uimp

8.000 V
Nazivni radni napon Ue

690 - 690 V
Kategorija prenapona prema standardu IEC 60947-1

4

AT_ElectronicFuseMonitoring

Ne

Ingress Protection (IP) klasa

IP3X
Konvencionalna slobodna zračna termička struja sa osiguračem i standardnim presjekom IEC 60947-1

630 A
Konvencionalna slobodna zračna termička struja sa čvrstom vezom i standardnim presjekom IEC 60947-1

960 A
