EAN

3250614202537

Pakovanje

1 Komad

NH rastavljači i dodatna oprema

Rastavljač NH2, 3x400A, SS 60mm, izlaz: priključak M10 LT253

Dodaci
Tehničke karakteristike
Ekološka vrijednost
Dokumentacija
Više proizvoda

Preuzmite tehnički list

Kompletirajte vaš sistem

Nožasti osigurači 3 dostupni proizvodi

Tehničke karakteristike

Nazivna struja In

400 A
Nazivna kratkotrajna podnosiva struja Icw 1s IEC 60947

15,20 kA
Nazivna struja za Ue=690V AC u skladu s IEC 61439-1 5.3.2

400 A
Testna nazivna kratkospojna struja osigurača Ue=690V IEC 61439-1 3.8.10.4

400 A
Nazivna uvjetna struja kratkog spoja pri Ue=400 V u skladu sa IEC 61439-1 3.8.10.4

80 kA
Nazivna struja za Ue=440V DC u skladu s IEC 61439-1 5.3.2

400 A
Nazivna struja pri 45°C

380 A
Nazivna struja pri 55°C

340 A
Prihvatljivi iznos struje AC23 kategorija B / 400V

400 A
Prihvatljivi iznos struje AC22 kategorija B / 690V

400 A
Nazivna struja osigurača

25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A, 300 A
Nazivna struja pri 40°C

400 A
Nazivna struja pri 70°C

280 A
Nazivna struja za Ue=400V AC u skladu s IEC 61439-1 5.3.2

400 A
Nazivna uvjetna struja kratkog spoja pri Ue=500 V u skladu sa IEC 61439-1 3.8.10.4

80 kA
Nazivna struja za Ue=250V DC u skladu s IEC 61439-1 5.3.2

400 A
Nazivna struja pri 65°C

300 A
Testna nazivna kratkospojna struja osigurača Ue=400V IEC 61439-1 3.8.10.4

400 A
Nazivna struja za Ue=500V AC u skladu s IEC 61439-1 5.3.2

400 A
Nazivna uvjetna struja kratkog spoja pri Ue=690 V u skladu sa IEC 61439-1 3.8.10.4

80 kA
Testna nazivna kratkospojna struja osigurača Ue=500V IEC 61439-1 3.8.10.4

400 A
Nazivna struja pri 60°C

320 A
Nazivna struja pri 50°C

360 A

Veličina osigurača

NH2

Presjek fleksibilnog vodiča

70 - 300 mm²
Presjek krutog provodnika

70 - 300 mm²
Vrsta priključka/utikača

M10 klema, Sabirnica
Vrsta izlaznog priključka

Vijčana stezaljka
Vrsta ulaza za povezivanje

Sabirnica

Vrsta veze

Vijčana stezaljka

Radna temperatura

-25 - 55 °C
Temperatura skladištenja/transporta

-40 - 70 °C
Stepen zagađenja prema IEC 60664/IEC 60947-2

3

Nazivni zatezni moment

20 - 20 Nm
Zatezni moment za montažu na sabirnicu

8 - 8 Nm
Montiranje na

Sabirnički sistem
Položaj za montažu/spajanje

Vodoravno/Horizontalno, Uspravno/Vertikalno

Frekvencija

50 - 60 Hz

Rasipanje snage pri IN

37 W
Rasipanje snage pri punom opterećenju

139 W
Rasipanje snage osigurača ugrađenog u uređaj

34 W

Broj mehaničkih operacija

800
Električna izdržljivost u broju ciklusa

200
Ukupni vijek trajanja (mehanička i električna izdržljivost) IEC 60947-3 Tabela 4

1.000

Nazivni izolacijski napon Ui

1.000 V
Nazivni impulsni podnosivi napon Uimp

8.000 V
Nazivni radni napon Ue

690 - 690 V
Kategorija prenapona prema standardu IEC 60947-1

4

AT_AcceptableCurrentRatingAC23B500V

400 A
AT_ElectronicFuseMonitoring

Ne

Ingress Protection (IP) klasa

IP3X
Konvencionalna slobodna zračna termička struja sa osiguračem i standardnim presjekom IEC 60947-1

400 A
Konvencionalna slobodna zračna termička struja sa čvrstom vezom i standardnim presjekom IEC 60947-1

590 A

Visina

306 mm
Širina

210 mm
Dubina

130 mm
Udaljenost sabirnica

60 mm

Standard

IEC/EN 60947-1;IEC/EN 60947-3

Broj polova

3
Kontrolni/radni element

Drška poklopca

Pozicija ulaza za kabal

Vrh

Klasa zapaljivosti prema UL94

V0

Ekološka vrijednost

Usklađeno sa RoHS Da

REACh-bez SVHC Da

Bez halogena Da

Certifikati i dokumenti

PEP - Fuse switch disconnector LT size 000/60mm 100A, box clamp,

PDF

438,40 kB

REACH declaration LT253

PDF

RoHS report LT253

PDF

Downloadi

Slika proizvoda

Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

Slika proizvoda LT253
Tehnički list proizvoda

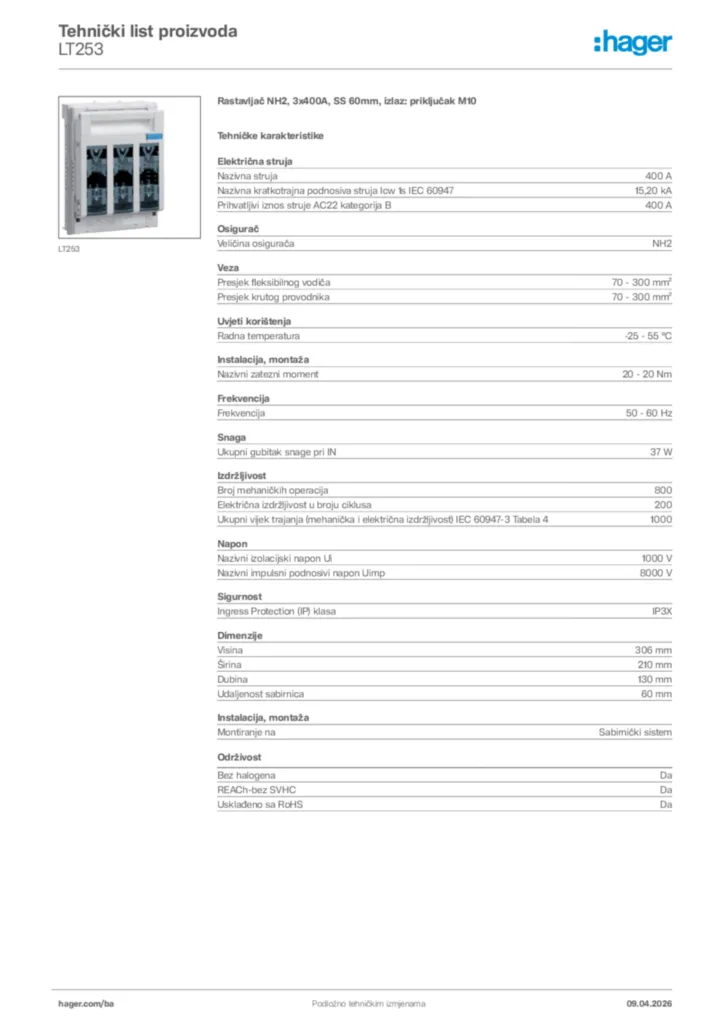

Hager Tehnički list proizvoda LT253
