EAN

3250614200618

Pakovanje

1 Komad

NH rastavljači i dodatna oprema

Rastavljač NH000, 3x100A, SS 60mm, izlaz: kavez klema 50mm2, LT0056

Dodaci
Tehničke karakteristike
Ekološka vrijednost
Dokumentacija
Više proizvoda

Preuzmite tehnički list

Kompletirajte vaš sistem

Nožasti osigurači 3 dostupni proizvodi

Tehničke karakteristike

Nazivna struja In

100 A
Nazivna kratkotrajna podnosiva struja Icw 1s IEC 60947

1,20 kA
Nazivna struja za Ue=690V AC u skladu s IEC 61439-1 5.3.2

100 A
Testna nazivna kratkospojna struja osigurača Ue=690V IEC 61439-1 3.8.10.4

100 A
Nazivna uvjetna struja kratkog spoja pri Ue=400 V u skladu sa IEC 61439-1 3.8.10.4

80 kA
Nazivna struja za Ue=440V DC u skladu s IEC 61439-1 5.3.2

100 A
Nazivna struja pri 45°C

95 A
Nazivna struja pri 55°C

85 A
Prihvatljivi iznos struje AC23 kategorija B / 400V

100 A
Prihvatljivi iznos struje AC22 kategorija B / 500V

100 A
Prihvatljivi iznos struje AC21 kategorija B / 690V

100 A
Nazivna struja osigurača

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A
Nazivna struja za Ue=220V DC u skladu s IEC 61439-1 5.3.2

100 A
Nazivna struja pri 40°C

100 A
Nazivna struja pri 70°C

70 A
Nazivna struja za Ue=400V AC u skladu s IEC 61439-1 5.3.2

100 A
Nazivna uvjetna struja kratkog spoja pri Ue=500 V u skladu sa IEC 61439-1 3.8.10.4

80 kA
Nazivna struja za Ue=250V DC u skladu s IEC 61439-1 5.3.2

100 A
Nazivna struja pri 65°C

75 A
Testna nazivna kratkospojna struja osigurača Ue=400V IEC 61439-1 3.8.10.4

100 A
Nazivna struja za Ue=500V AC u skladu s IEC 61439-1 5.3.2

100 A
Nazivna uvjetna struja kratkog spoja pri Ue=690 V u skladu sa IEC 61439-1 3.8.10.4

80 kA
Testna nazivna kratkospojna struja osigurača Ue=500V IEC 61439-1 3.8.10.4

100 A
Nazivna struja pri 60°C

80 A
Nazivna struja pri 50°C

90 A

Veličina osigurača

NH000

Presjek fleksibilnog vodiča

2.5 - 50 mm²
Presjek krutog provodnika

2.5 - 50 mm²
Vrsta priključka/utikača

Klemna kutija
Vrsta izlaznog priključka

Stezaljka za kutiju
Vrsta ulaza za povezivanje

Sabirnica

Vrsta veze

Stezaljka za kutiju

Radna temperatura

-25 - 55 °C
Temperatura skladištenja/transporta

-40 - 70 °C
Stepen zagađenja prema IEC 60664/IEC 60947-2

3

Nazivni zatezni moment

4,50 - 4,50 Nm
Zatezni moment za montažu na sabirnicu

4,50 - 4,50 Nm
Montiranje na

Sabirnički sistem
Položaj za montažu/spajanje

Vodoravno/Horizontalno, Uspravno/Vertikalno

Frekvencija

50 - 60 Hz

Rasipanje snage pri IN

8,80 W
Rasipanje snage pri punom opterećenju

31 W
Rasipanje snage osigurača ugrađenog u uređaj

7,50 W

Broj mehaničkih operacija

1.700
Električna izdržljivost u broju ciklusa

300
Ukupni vijek trajanja (mehanička i električna izdržljivost) IEC 60947-3 Tabela 4

2.000

Nazivni izolacijski napon Ui

1.000 V
Nazivni impulsni podnosivi napon Uimp

8.000 V
Nazivni radni napon Ue

690 - 690 V
Kategorija prenapona prema standardu IEC 60947-1

4

AT_ElectronicFuseMonitoring

Ne

Ingress Protection (IP) klasa

IP3X
Konvencionalna slobodna zračna termička struja sa osiguračem i standardnim presjekom IEC 60947-1

100 A
Konvencionalna slobodna zračna termička struja sa čvrstom vezom i standardnim presjekom IEC 60947-1

160 A

Visina

214 mm
Širina

53 mm
Dubina

106 mm
Udaljenost sabirnica

60 mm
Širina/debljina sabirnice

12 - 12 mm

Standard

IEC/EN 60947-1;IEC/EN 60947-3

Broj polova

3
Kontrolni/radni element

Drška poklopca

Pozicija ulaza za kabal

Dno

Klasa zapaljivosti prema UL94

V0

Ekološka vrijednost

Usklađeno sa RoHS Da

REACh-bez SVHC Da

Bez halogena Da

Certifikati i dokumenti

PEP - Fuse switch disconnector LT size 000/60mm 100A, box clamp,

PDF

438,40 kB

REACH declaration LT0056

PDF

RoHS report LT0056

PDF

Downloadi

Slika proizvoda

Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

Slika proizvoda LT0056

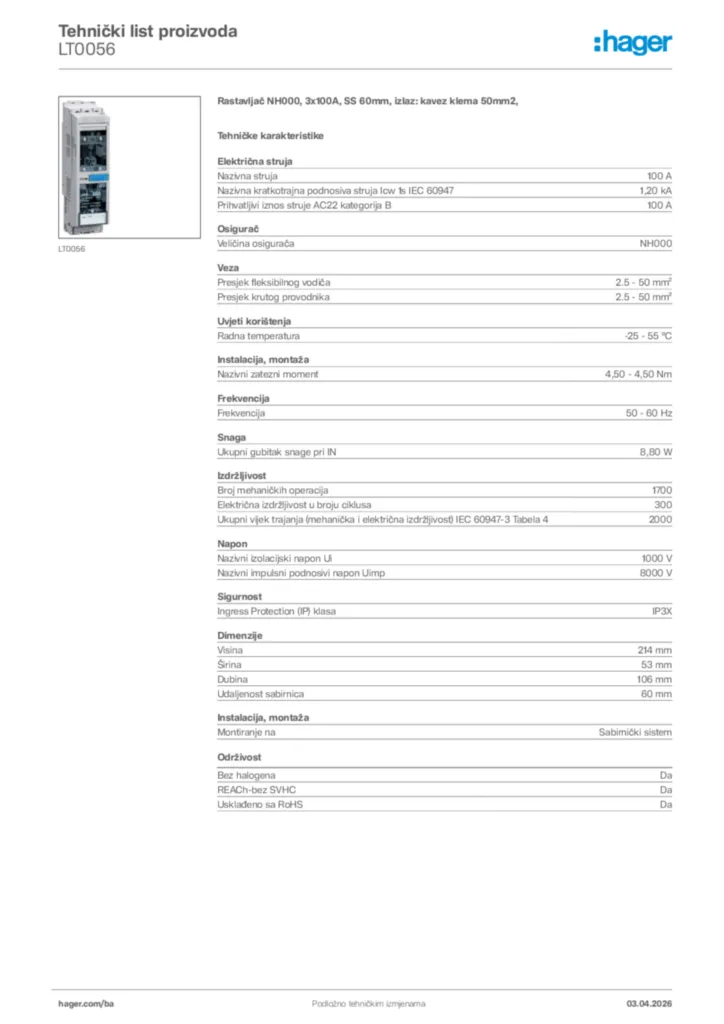

Tehnički list proizvoda
