Automatski osigurač, 4P 10kA C-100A 6M HMF490
EAN
3250613231071
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
11 dostupni proizvodi -
Podnaponski i prenaponski relej 1 dostupni proizvodi
Kompletirajte vaš sistem
-
LZ060
Distancer
-
MZ201Pomoćni kontakt 1k.o+1k.z 6A 230V AC
-
MZ202Signalni kontakt 1k.o+1k.z 6A 230V AC
-
MZ203Naponski okidač 230-415V AC 110-130V DC
-
MZ204Naponski okidač 24-48V AC 12-48V DC
-
MZ205Podnaponski okidač 48V DC
-
MZ206Podnaponski okidač 230V AC
-
MZ212
Bobina detecção de sobretensão 230V AC
-
MZN131Jogo 3 separad. de fases p/disj 1P=1,5M
-
MZN175Uređaj za zaključavanje automatskih osigurača i FID sklopki
-
MZN176Fil de verrouillage pour produits modulaires
-
MZN130Cobre bornes p/disjuntores 1P=1,5M
Tehničke karakteristike
Arhitektura
-
Tip pola4P
-
KrivuljaC
Napon
-
Nazivni radni napon Ue415 - 415 V
-
Vrsta napajanjaAC
-
Nazivni izolacijski napon Ui500 V
-
Nazivni impulsni podnosivi napon Uimp6.000 V
Frekvencija
-
Frekvencija50 - 60 Hz
Električna struja
-
Nazivna struja100 A
-
Nazivna servisna prekidna moć Ics AC prema IEC 60898-17,50 kA
-
Nazivna kratkospojna prekidna moć Icn pri 230V AC po IEC 60898-110 kA
-
Nazivna krajnja kratkospojna prekidna moć Icu pri 230V AC IEC 60947-210 kA
-
Nazivna krajnja kratkospojna prekidna moć Icu pri 400V AC IEC 60947-210 kA
Glavne električne karakteristike
-
Nazivna kratkospojna prekidna moć Icn AC prema IEC 60898-110 kA
Instalacija, montaža
-
Nazivni zatezni moment3,5 - 5,0 Nm
-
Vrsta gornjeg priključka za modularne uređajeVijčana stezaljka
-
Vrsta donjeg priključka za modularne uređajeVijčana stezaljka
-
Nazivni zatezni moment donje kleme3,60 - 3,60 Nm
-
Nazivni zatezni moment gornje kleme3,60 - 3,60 Nm
Snaga
-
Ukupni gubitak snage pri IN28,10 W
Izdržljivost
-
Električna izdržljivost u broju ciklusa4.000
-
Broj mehaničkih operacija20.000
Veza
-
Presjek vijčanog ulaza i izlaza, za masivne vodiče1 - 70 mm²
-
Presjek ulaza i izlaza sa vijcima, za fleksibilne vodiče1 - 50 mm²
-
Presjek fleksibilnog vodiča50 mm²
-
Presjek krutog provodnika70 mm²
Uvjeti korištenja
-
Stepen zagađenja prema IEC 60664/IEC 60947-23
-
Klasa ograničenja I²t energije3
-
Zaštita od vlage u zrakuZa sve klimatske uvjete
-
Radna temperatura-25 - 70 °C
Kapacitet
-
Broj modula6
Povezivost
-
Poravnanje gornjeg priključka za modularne uređajePoravnata klema
-
Poravnanje donjih priključaka za modularne uređajePoravnata klema
Dimenzije
-
Visina90 mm
-
Širina106 mm
-
Dubina70 mm
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

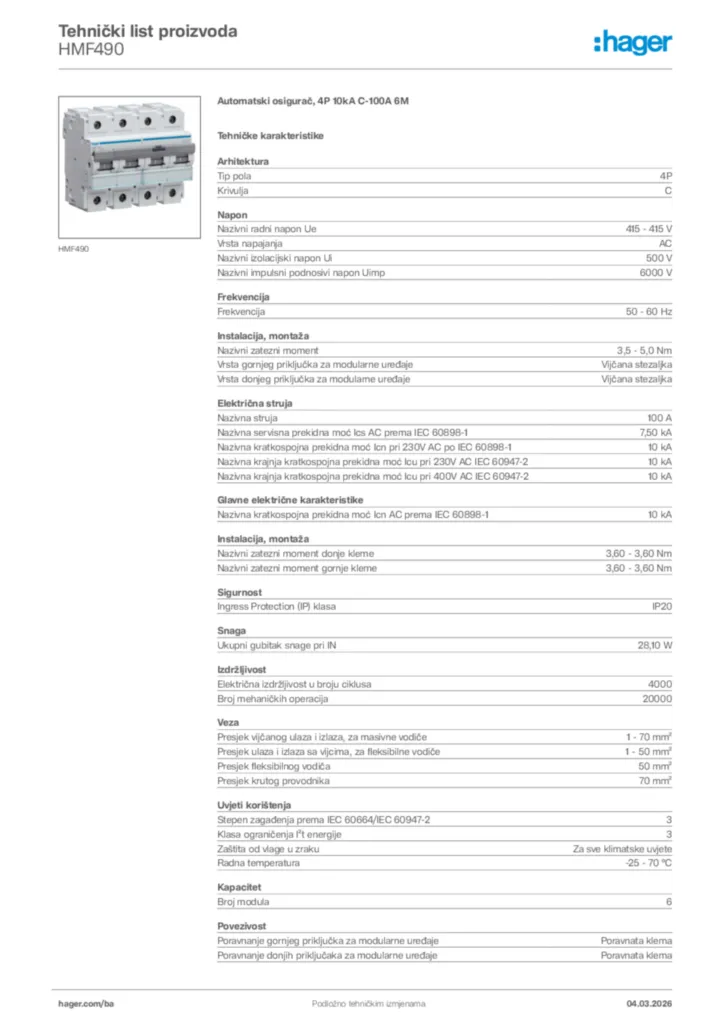

Slika proizvoda HMF490
-
Deklaracija o usklađenosti
Declaration
Deklaracija o usklađenosti International 2021-07-16
PDF100,75 kB
Declaration
Deklaracija o usklađenosti International 2023-05-12
PDF439,38 kB
Declaration
Deklaracija o usklađenosti International 2023-05-12
PDF454,73 kB
Više dokumentacije
