Automatski osigurač, 3P 15kA D-80A 4.5M • HMD380 | Hager
Bosna i Hercegovina
Menu
Account

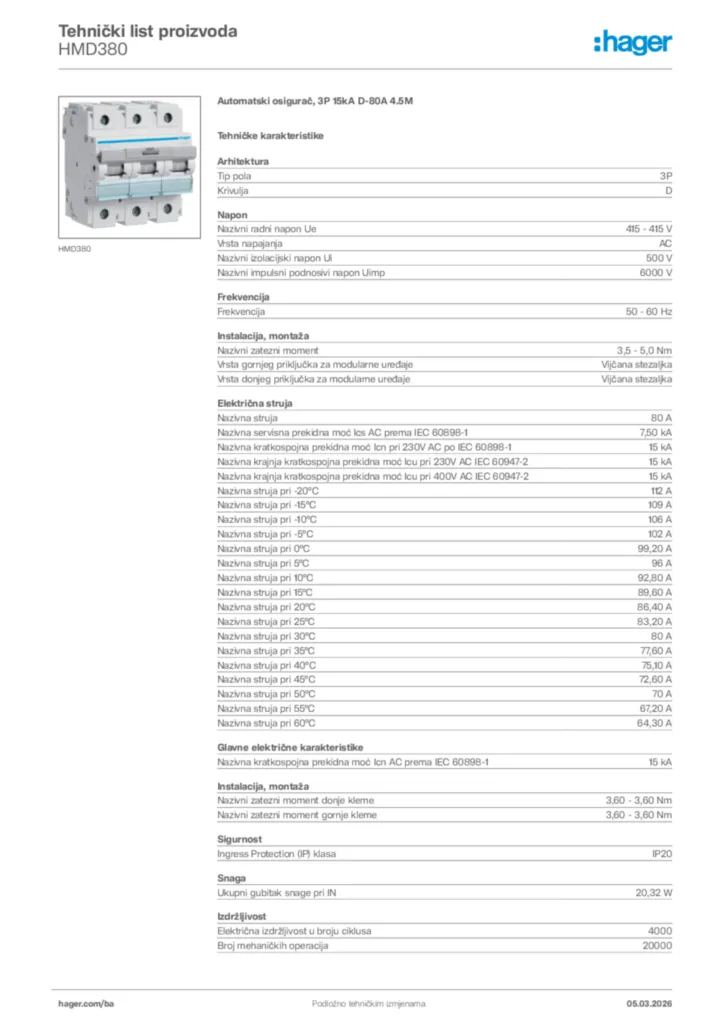

Automatski osigurač 3-polni 15kA, D karakteristika, 80A, 4.5 modula HMD380

EAN
3250613230319
Pakovanje
1 Komad
Cijena
na zahtjev

Kompletirajte vaš sistem

Opcionalni dodaci

  • Pogledajte više (12)
    • Funk­cije bloka­de/pa­ra­lelnog pogona 2 dostupni proizvodi
    • Pregra­de/pok­lopci za razdva­janje faza 1 dostupni proizvodi
    • Poklop­ci/kape za plom­bi­ranje 1 dostupni proizvodi
    • Meha­nička dodatna oprema za nisko­na­ponske kompo­nente 1 dostupni proizvodi
    • Podna­ponski okidač 2 dostupni proizvodi
    • Radni okidač 2 dostupni proizvodi

    Tehničke karakteristike

    Arhi­tek­tura
    • Tip pola
      3P
    • Krivulja
      D
    Napon
    • Nazivni radni napon Ue
      415 - 415 V
    • Vrsta napa­janja
      AC
    • Nazivni izola­cijski napon Ui
      500 V
    • Nazivni impulsni podno­sivi napon Uimp
      6.000 V
    Frek­ven­cija
    • Frek­ven­cija
      50 - 60 Hz
    Insta­la­cija, montaža
    • Nazivni zatezni moment
      3,5 - 5,0 Nm
    • Vrsta gornjeg priključka za modu­larne uređaje
      Vijčana stezaljka
    • Vrsta donjeg priključka za modu­larne uređaje
      Vijčana stezaljka
    • Nazivni zatezni moment donje kleme
      3,60 - 3,60 Nm
    • Nazivni zatezni moment gornje kleme
      3,60 - 3,60 Nm
    Elek­trična struja
    • Nazivna struja
      80 A
    • Nazivna servisna prekidna moć Ics AC prema IEC 60898-1
      7,50 kA
    • Nazivna krat­kos­pojna prekidna moć Icn pri 230V AC po IEC 60898-1
      15 kA
    • Nazivna krajnja krat­kos­pojna prekidna moć Icu pri 230V AC IEC 60947-2
      15 kA
    • Nazivna krajnja krat­kos­pojna prekidna moć Icu pri 400V AC IEC 60947-2
      15 kA
    • Nazivna struja pri -20°C
      112 A
    • Nazivna struja pri -15°C
      109 A
    • Nazivna struja pri -10°C
      106 A
    • Nazivna struja pri -5°C
      102 A
    • Nazivna struja pri 0°C
      99,20 A
    • Nazivna struja pri 5°C
      96 A
    • Nazivna struja pri 10°C
      92,80 A
    • Nazivna struja pri 15°C
      89,60 A
    • Nazivna struja pri 20°C
      86,40 A
    • Nazivna struja pri 25°C
      83,20 A
    • Nazivna struja pri 30°C
      80 A
    • Nazivna struja pri 35°C
      77,60 A
    • Nazivna struja pri 40°C
      75,10 A
    • Nazivna struja pri 45°C
      72,60 A
    • Nazivna struja pri 50°C
      70 A
    • Nazivna struja pri 55°C
      67,20 A
    • Nazivna struja pri 60°C
      64,30 A
    Glavne elek­trične karak­te­ris­tike
    • Nazivna krat­kos­pojna prekidna moć Icn AC prema IEC 60898-1
      15 kA
    Sigur­nost
    • Ingress Protec­tion (IP) klasa
      IP20
    Snaga
    • Ukupni gubitak snage pri IN
      20,32 W
    Izdr­ž­lji­vost
    • Elek­trična izdr­ž­lji­vost u broju ciklusa
      4.000
    • Broj meha­ničkih opera­cija
      20.000
    Veza
    • Presjek vijčanog ulaza i izlaza, za masivne vodiče
      1 - 70 mm²
    • Presjek ulaza i izlaza sa vijcima, za flek­si­bilne vodiče
      1 - 50 mm²
    • Presjek flek­si­bilnog vodiča
      50 mm²
    • Presjek krutog provod­nika
      70 mm²
    Uvjeti kori­štenja
    • Stepen zaga­đenja prema IEC 60664/IEC 60947-2
      3
    • Zaštita od vlage u zraku
      Za sve klimatske uvjete
    • Radna tempe­ra­tura
      -25 - 70 °C
    Kapa­citet
    • Broj modula
      4,50
    Pove­zi­vost
    • Porav­nanje gornjeg priključka za modu­larne uređaje
      Porav­nata klema
    • Porav­nanje donjih priklju­čaka za modu­larne uređaje
      Porav­nata klema
    Dimen­zije
    • Visina
      90 mm
    • Širina
      80 mm
    • Dubina
      70 mm

    Ekološka vrijednost

    Usklađeno sa RoHS Da
    REACh-bez SVHC Da

    Certifikati i dokumenti

    PEP dokument en-GB 2022-09-23
    PDF
    378,48 kB
    Hager REACH declaration HMD380
    PDF
    Hager RoHS report HMD380
    PDF

    Downloadi

    Više dokumentacije
