Automatski osigurač 4-polni 15kA, C karakteristika, 125A, 6 modula HMC499
EAN
3250613230241
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
Funkcije blokade/paralelnog pogona 2 dostupni proizvodi -
Pregrade/poklopci za razdvajanje faza 1 dostupni proizvodi -
Poklopci/kape za plombiranje 1 dostupni proizvodi -
Mehanička dodatna oprema za niskonaponske komponente 1 dostupni proizvodi -
Podnaponski okidač 2 dostupni proizvodi -
Radni okidač 2 dostupni proizvodi
Kompletirajte vaš sistem
Tehničke karakteristike
Arhitektura
-
Tip pola4P
-
KrivuljaC
Napon
-
Nazivni radni napon Ue415 - 415 V
-
Vrsta napajanjaAC
-
Nazivni izolacijski napon Ui500 V
-
Nazivni impulsni podnosivi napon Uimp6.000 V
Frekvencija
-
Frekvencija50 - 60 Hz
Električna struja
-
Nazivna struja125 A
-
Nazivna servisna prekidna moć Ics AC prema IEC 60898-17,50 kA
-
Nazivna kratkospojna prekidna moć Icn pri 230V AC po IEC 60898-115 kA
-
Nazivna krajnja kratkospojna prekidna moć Icu pri 230V AC IEC 60947-215 kA
-
Nazivna krajnja kratkospojna prekidna moć Icu pri 400V AC IEC 60947-215 kA
-
Nazivna struja pri 30°C125 A
-
Nazivna struja pri 35°C122 A
-
Nazivna struja pri 40°C119 A
-
Nazivna struja pri 45°C115,70 A
-
Nazivna struja pri 50°C112 A
-
Nazivna struja pri 55°C109,10 A
-
Nazivna struja pri 60°C105,60 A
Glavne električne karakteristike
-
Nazivna kratkospojna prekidna moć Icn AC prema IEC 60898-115 kA
Instalacija, montaža
-
Nazivni zatezni moment3,5 - 5,0 Nm
-
Vrsta gornjeg priključka za modularne uređajeVijčana stezaljka
-
Vrsta donjeg priključka za modularne uređajeVijčana stezaljka
-
Nazivni zatezni moment donje kleme3,60 - 3,60 Nm
-
Nazivni zatezni moment gornje kleme3,60 - 3,60 Nm
Sigurnost
-
Ingress Protection (IP) klasaIP20
Snaga
-
Ukupni gubitak snage pri IN42,25 W
Izdržljivost
-
Električna izdržljivost u broju ciklusa4.000
-
Broj mehaničkih operacija20.000
Veza
-
Presjek vijčanog ulaza i izlaza, za masivne vodiče1 - 70 mm²
-
Presjek ulaza i izlaza sa vijcima, za fleksibilne vodiče1 - 50 mm²
-
Presjek fleksibilnog vodiča50 mm²
-
Presjek krutog provodnika70 mm²
Uvjeti korištenja
-
Stepen zagađenja prema IEC 60664/IEC 60947-23
-
Klasa ograničenja I²t energije3
-
Zaštita od vlage u zrakuZa sve klimatske uvjete
-
Radna temperatura-25 - 70 °C
Kapacitet
-
Broj modula6
Povezivost
-
Poravnanje gornjeg priključka za modularne uređajePoravnata klema
-
Poravnanje donjih priključaka za modularne uređajePoravnata klema
Dimenzije
-
Visina90 mm
-
Širina106 mm
-
Dubina70 mm
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda HMC499
-

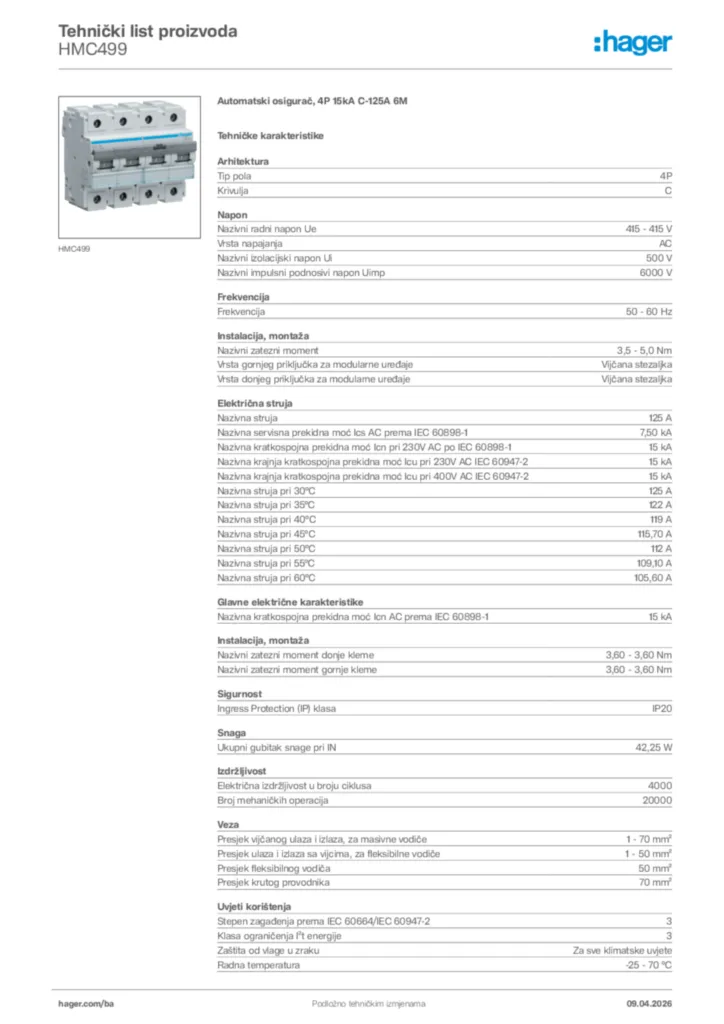

Product datasheet
