Preklopna sklopka,modularna, 1-0-2, 3P+N 63A, montaža na DIN šinu/montažnu ploču HIM406
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
na zahtjev
Tehničke karakteristike
Napon
-
Nazivni radni napon Ue380 - 415 V
-
Nazivni izolacijski napon Ui800 V
-
Nazivni impulsni podnosivi napon Uimp8.000 V
Električna struja
-
Nazivna struja63 A
-
Nazivna kratkotrajna podnosiva struja Icw IEC 609471,50 kA
-
Nazivna uvjetna struja kratkog spoja Icc sa gl-gG osiguračima50 kA
Snaga
-
Nazivna radna snaga pri 400 V AC AC141.000 W
-
Ukupni gubitak snage pri IN6 W
Arhitektura
-
Broj polova4
-
Kontrolni/radni elementKratka okretna tipka
-
Tip pola3P+N
Instalacija, montaža
-
Nazivni zatezni moment3,5 - 3,85 Nm
Dimenzije
-
Visina76 mm
-
Širina140 mm
-
Dubina89 mm
Kontrole i indikatori
-
Integrisan motorni pogonNe
Poklopac, vrata
-
Mogućnost međusobnog zaključavanjaDa
Sigurnost
-
Ingress Protection (IP) klasaIP20
Frekvencija
-
Frekvencija50 - 60 Hz
Kapacitet
-
Broj modula8
Uvjeti korištenja
-
Radna temperatura-20 - 70 °C
Veza
-
Presjek fleksibilnog vodiča2.5 - 35 mm²
-
Presjek krutog provodnika2.5 - 35 mm²
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda HIM406
-

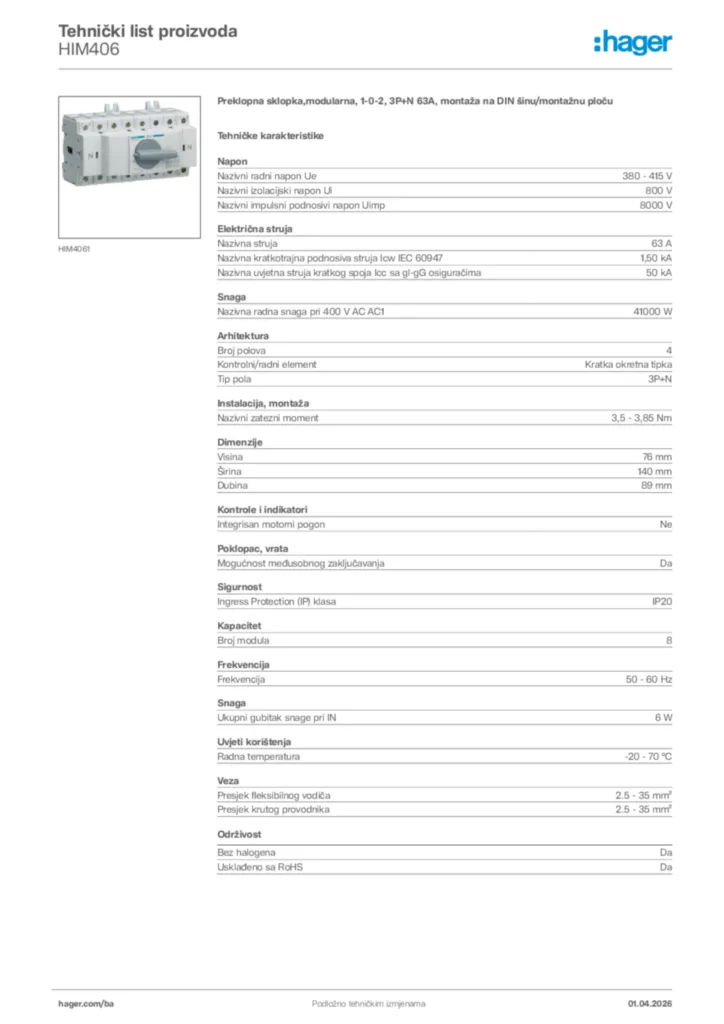

Product datasheet
Hager Tehnički list proizvoda HIM406
Preklopna sklopka,modularna, 1-0-2, 3P+N 63A, montaža na DIN šinu/montažnu ploču
PDF -
Uputstvo za instalaciju
Uputstvo za instalaciju International 2024-11-28
PDF1,45 MB -
Deklaracija o usklađenosti
Declaration
Deklaracija o usklađenosti International 2022-04-13
PDF573,94 kB
Deklaracija o usklađenosti en-GB 2024-12-04
PDF591,13 kB
