Modularna oprema

FID zaštitna sklopka 2-polna 6kA 16A 10mA, tip A CCA216D

EAN

3250611610014

Pakovanje

1 Komad

Cijena

na zahtjev

Dodaci
Tehničke karakteristike
Ekološka vrijednost
Dokumentacija
Više proizvoda

Preuzmite tehnički list

Kompletirajte vaš sistem

Funkcije blokade/paralelnog pogona 2 dostupni proizvodi
Mehanička dodatna oprema za niskonaponske komponente 1 dostupni proizvodi
Podnaponski okidač 2 dostupni proizvodi
Radni okidač 2 dostupni proizvodi
Podnaponski i prenaponski okidači 1 dostupni proizvodi
Poklopci/kape za plombiranje 1 dostupni proizvodi

Tehničke karakteristike

Tip pola

1P+N

Nazivna struja

16 A
Nazivna rezidualna radna struja Idn

10 mA
Moć isključenja i uključenja Idm

1,50 kA
Nazivna uvjetna struja kratkog spoja Inc prema EN61008-1

6 kA
Nazivna struja pri -25°C

16 A
Nazivna struja pri -20°C

16 A
Nazivna struja pri -15°C

16 A
Nazivna struja pri -10°C

16 A
Nazivna struja pri -5°C

16 A
Nazivna struja pri 0°C

16 A
Nazivna struja pri 5°C

16 A
Nazivna struja pri 10°C

16 A
Nazivna struja pri 15°C

16 A
Nazivna struja pri 20°C

16 A
Nazivna struja pri 25°C

16 A
Nazivna struja pri 30°C

16 A
Nazivna struja pri 35°C

16 A
Nazivna struja pri 40°C

16 A
Nazivna struja pri 45°C

16 A
Nazivna struja pri 50°C

16 A
Nazivna struja pri 55°C

16 A
Nazivna struja pri 60°C

16 A
Nazivna struja pri 65°C

16 A
Nazivna struja pri 70°C

16 A

Nazivni zatezni moment gornje kleme

2,80 - 2,80 Nm
Nazivni zatezni moment donje kleme

2,80 - 2,80 Nm
Vrsta gornjeg priključka za modularne uređaje

Vijčana stezaljka
Vrsta donjeg priključka za modularne uređaje

biconnect
Nazivni zatezni moment

2,80 - 2,80 Nm

Nazivni radni napon Ue

230 - 230 V
Vrsta napajanja

AC
Nazivni izolacijski napon Ui

500 V
Nazivni impulsni podnosivi napon Uimp

4.000 V
Maks. radni napon

253 V

Frekvencija

50 - 50 Hz

Broj modula

2

Prikladno za DIN šinu

Da

Vrsta rezidualne struje

A
Ingress Protection (IP) klasa

IP20

Presjek vijčanog ulaza i izlaza, za masivne vodiče

1 - 25 mm²
Presjek ulaza i izlaza sa vijcima, za fleksibilne vodiče

1 - 16 mm²
Presjek fleksibilnog vodiča

16 mm²
Presjek krutog provodnika

25 mm²

Ukupni gubitak snage pri IN

2,40 W

Maks. visina

2.000 m

Električna izdržljivost u broju ciklusa

2.000
Broj mehaničkih operacija

4.000

Vrsta veze

Vijčana stezaljka
Poravnanje gornjeg priključka za modularne uređaje

Poravnata klema
Poravnanje donjih priključaka za modularne uređaje

Poravnata klema

Visina

83 mm
Širina

35 mm
Dubina

70 mm

Ekološka vrijednost

Usklađeno sa RoHS Da

Certifikati i dokumenti

Hager REACH declaration CCA216D

PDF

Hager RoHS report CCA216D

PDF

Downloadi

Slika proizvoda

Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

Slika proizvoda CCA216D

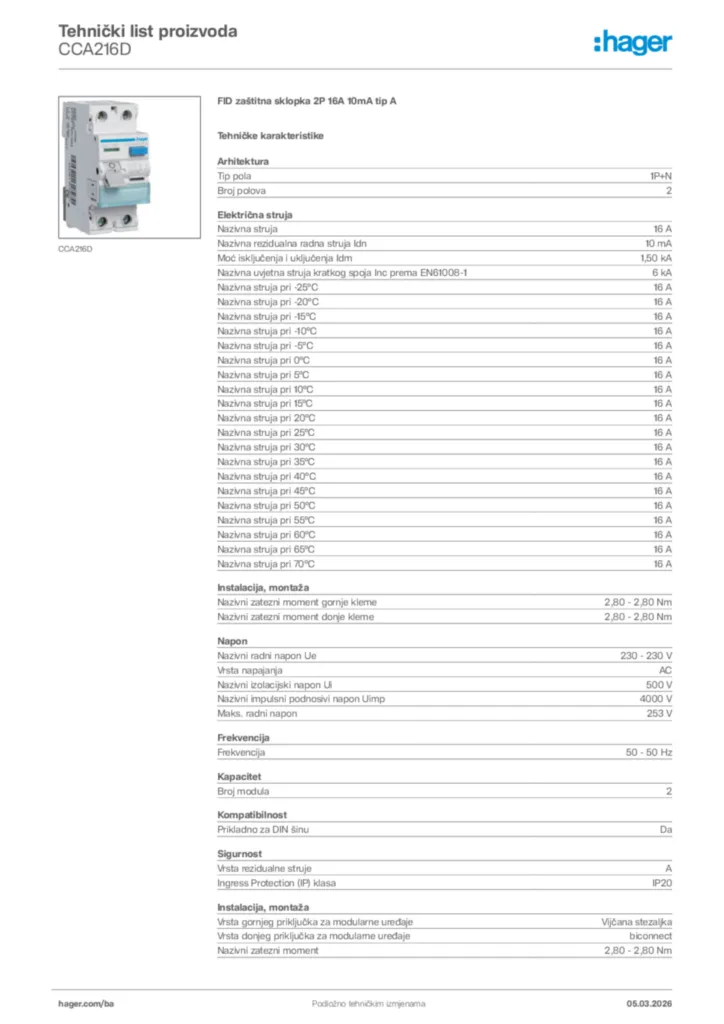

Product datasheet

Hager Product data sheet CCA216D

FID zaštitna sklopka 2P 16A 10mA tip A

PDF
Uputstvo za instalaciju

Uputstvo za instalaciju cs-CZ, de-DE, ru-RU 2023-01-13

PDF

1,54 MB
Deklaracija o usklađenosti

Deklaracija o usklađenosti en-GB 2025-08-26

PDF

672,76 kB

Više dokumentacije
