FID zaštitna sklopka 2P 25A 30mA tip A CDA225D
EAN
3250611610038
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
9 dostupni proizvodi -
Podnaponski i prenaponski relej 1 dostupni proizvodi
Kompletirajte vaš sistem
-
CZ001
Pomoćni kontakt za FID 2(1C+1O) 6A, 240V AC
-
LZ060Distancer
-
MZ203Naponski okidač 230-415V AC 110-130V DC
-
MZ204Naponski okidač 24-48V AC 12-48V DC
-
MZ205Podnaponski okidač 48V DC
-
MZ206Podnaponski okidač 230V AC
-
MZ212
Bobina detecção de sobretensão 230V AC
-
MZN175Uređaj za zaključavanje automatskih osigurača i FID sklopki
-
MZN176Fil de verrouillage pour produits modulaires
-
CZN005Poklopac klema za 2-polnu FID zaštitnu sklopku

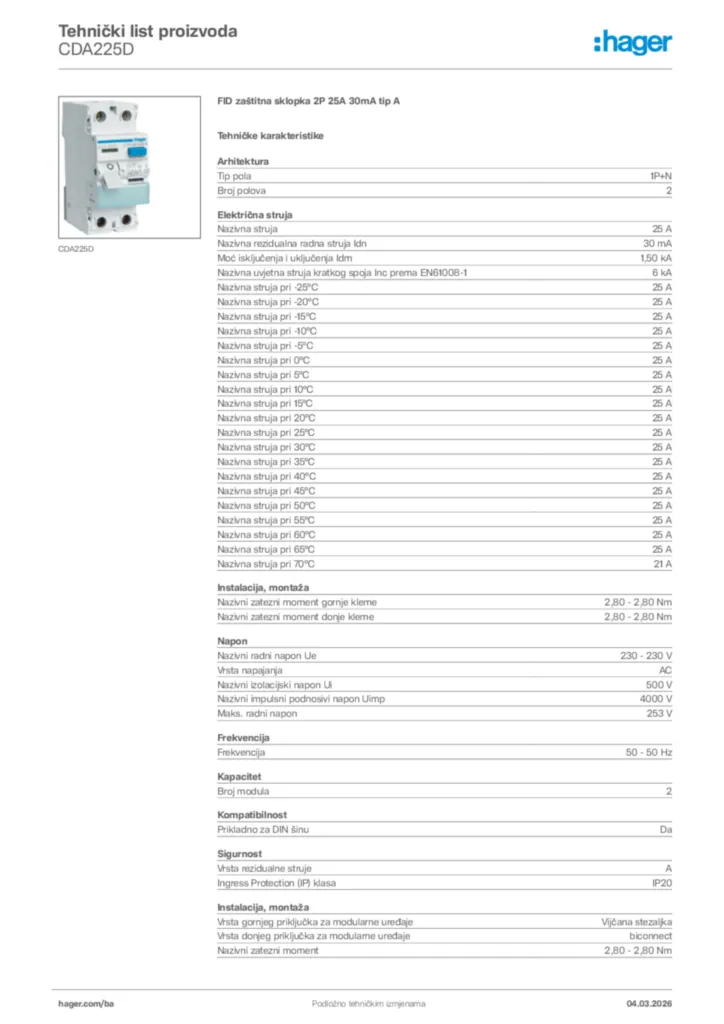

Tehničke karakteristike
Arhitektura
-
Tip pola1P+N
Električna struja
-
Nazivna struja25 A
-
Nazivna rezidualna radna struja Idn30 mA
-
Moć isključenja i uključenja Idm1,50 kA
-
Nazivna uvjetna struja kratkog spoja Inc prema EN61008-16 kA
-
Nazivna struja -25 °C25 A
-
Nazivna struja pri -20°C25 A
-
Nazivna struja -15 °C25 A
-
Nazivna struja -10 °C25 A
-
Nazivna struja -5 °C25 A
-
Nazivna struja pri 0°C25 A
-
Nazivna struja 5 °C25 A
-
Nazivna struja 10 °C25 A
-
Nazivna struja 15 °C25 A
-
Nazivna struja pri 20°C25 A
-
Nazivna struja 25 °C25 A
-
Nazivna struja 30 °C25 A
-
Nazivna struja 35 °C25 A
-
Nazivna struja pri 40°C25 A
-
Nazivna struja pri 45°C25 A
-
Nazivna struja pri 50°C25 A
-
Nazivna struja 55 °C25 A
-
Nazivna struja pri 60 °C25 A
-
Nazivna struja 65 °C25 A
-
Nazivna struja 70 °C21 A
Instalacija, montaža
-
Nazivni zatezni moment gornje kleme2,80 - 2,80 Nm
-
Nazivni zatezni moment donje kleme2,80 - 2,80 Nm
-
Vrsta gornjeg priključka za modularne uređajeVijčana stezaljka
-
Vrsta donjeg priključka za modularne uređajebiconnect
-
Nazivni zatezni moment2,80 - 2,80 Nm
Napon
-
Nazivni radni napon Ue230 - 230 V
-
Vrsta napajanjaAC
-
Nazivni izolacijski napon Ui500 V
-
Nazivni impulsni podnosivi napon Uimp4.000 V
-
Maks. radni napon253 V
Frekvencija
-
Frekvencija50 - 50 Hz
Kapacitet
-
Broj modula2
Kompatibilnost
-
Prikladno za DIN šinuDa
Sigurnost
-
Vrsta rezidualne strujeA
-
Ingress Protection (IP) klasaIP20
Veza
-
Presjek vijčanog ulaza i izlaza, za masivne vodiče1 - 25 mm²
-
Presjek ulaza i izlaza sa vijcima, za fleksibilne vodiče1 - 16 mm²
-
Presjek fleksibilnog vodiča16 mm²
-
Presjek krutog provodnika25 mm²
Snaga
-
Ukupni gubitak snage pri IN2,32 W
Uvjeti korištenja
-
Maks. visina2.000 m
Izdržljivost
-
Električna izdržljivost u broju ciklusa2.000
-
Broj mehaničkih operacija4.000
Povezivost
-
Vrsta vezeVijčana stezaljka
-
Poravnanje gornjeg priključka za modularne uređajePoravnata klema
-
Poravnanje donjih priključaka za modularne uređajePoravnata klema
Dimenzije
-
Visina83 mm
-
Širina35 mm
-
Dubina70 mm
Ekološka vrijednost
