Modularna oprema

Kombinovana FID sklopka 1P+N 6kA C-16A 30mA, tip A ADA966D

EAN

3250611010739

Pakovanje

1 Komad

Cijena

na zahtjev

Dodaci
Tehničke karakteristike
Ekološka vrijednost
Dokumentacija
Više proizvoda

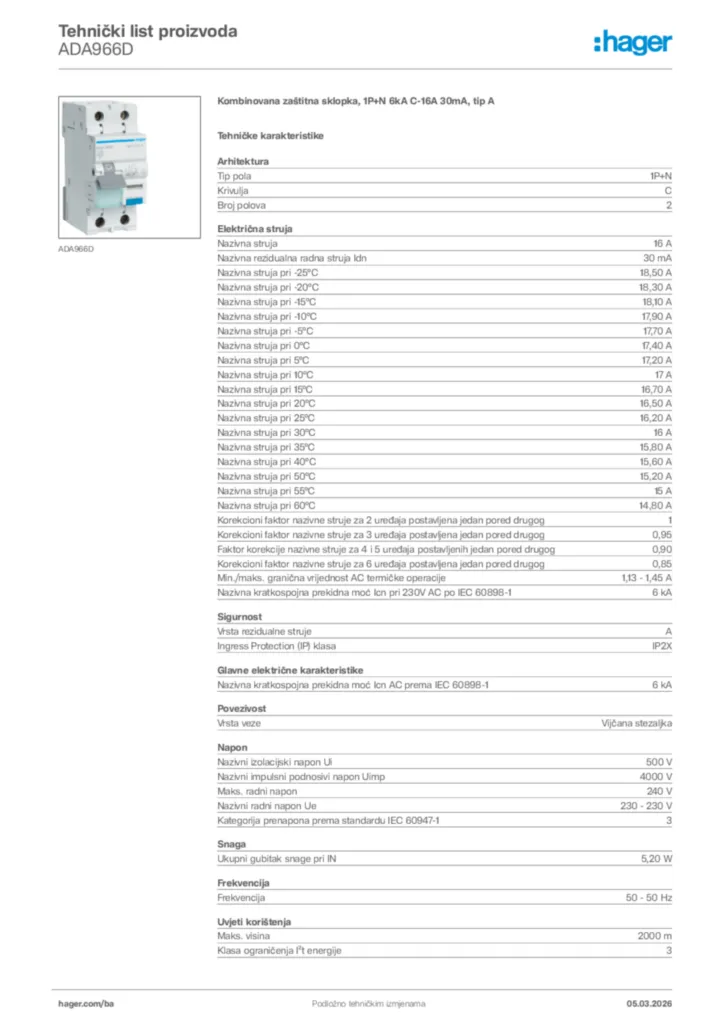

Preuzmite tehnički list

Kompletirajte vaš sistem

Funkcije blokade/paralelnog pogona 2 dostupni proizvodi
Mehanička dodatna oprema za niskonaponske komponente 1 dostupni proizvodi
Podnaponski okidač 2 dostupni proizvodi
Radni okidač 2 dostupni proizvodi
Podnaponski i prenaponski okidači 1 dostupni proizvodi
Poklopci/kape za plombiranje 2 dostupni proizvodi

Tehničke karakteristike

Tip pola

1P+N
Krivulja

C

Nazivna struja

16 A
Nazivna rezidualna radna struja Idn

30 mA
Nazivna struja pri -25°C

18,50 A
Nazivna struja pri -20°C

18,30 A
Nazivna struja pri -15°C

18,10 A
Nazivna struja pri -10°C

17,90 A
Nazivna struja pri -5°C

17,70 A
Nazivna struja pri 0°C

17,40 A
Nazivna struja pri 5°C

17,20 A
Nazivna struja pri 10°C

17 A
Nazivna struja pri 15°C

16,70 A
Nazivna struja pri 20°C

16,50 A
Nazivna struja pri 25°C

16,20 A
Nazivna struja pri 30°C

16 A
Nazivna struja pri 35°C

15,80 A
Nazivna struja pri 40°C

15,60 A
Nazivna struja pri 50°C

15,20 A
Nazivna struja pri 55°C

15 A
Nazivna struja pri 60°C

14,80 A
Korekcioni faktor nazivne struje za 2 uređaja postavljena jedan pored drugog

1
Korekcioni faktor nazivne struje za 3 uređaja postavljena jedan pored drugog

0,95
Faktor korekcije nazivne struje za 4 i 5 uređaja postavljenih jedan pored drugog

0,90
Korekcioni faktor nazivne struje za 6 uređaja postavljena jedan pored drugog

0,85
Min./maks. granična vrijednost AC termičke operacije

1,13 - 1,45 A
Nazivna kratkospojna prekidna moć Icn pri 230V AC po IEC 60898-1

6 kA

Vrsta rezidualne struje

A
Ingress Protection (IP) klasa

IP2X

Nazivna kratkospojna prekidna moć Icn AC prema IEC 60898-1

6 kA

Vrsta veze

Vijčana stezaljka

Nazivni izolacijski napon Ui

500 V
Nazivni impulsni podnosivi napon Uimp

4.000 V
Maks. radni napon

240 V
Nazivni radni napon Ue

230 - 230 V
Kategorija prenapona prema standardu IEC 60947-1

3

Ukupni gubitak snage pri IN

5,20 W

Frekvencija

50 - 50 Hz

Maks. visina

2.000 m
Klasa ograničenja I²t energije

3
Radna temperatura

-25 - 40 °C
Temperatura skladištenja/transporta

-25 - 70 °C

Električna izdržljivost u broju ciklusa

2.000
Broj mehaničkih operacija

2.000

Presjek fleksibilnog vodiča

1 - 16 mm²
Presjek krutog provodnika

1 - 25 mm²
Presjek vijčanog ulaza, za fleksibilne provodnike

1 - 16 mm²
Presjek ulaza sa vijcima, za masivne vodiče

1 - 25 mm²
Presjek izlaza sa vijcima, za fleksibilne vodiče

1 - 16 mm²
Presjek vijčanog izlaza, za masivne vodiče

1 - 25 mm²
Presjek ulaza i izlaza sa vijcima, za fleksibilne vodiče

1 - 16 mm²
Presjek vijčanog ulaza i izlaza, za masivne vodiče

1 - 25 mm²

Nazivni zatezni moment

2,10 - 2,10 Nm
Vrsta gornjeg priključka za modularne uređaje

Vijčana stezaljka
Vrsta donjeg priključka za modularne uređaje

biconnect

Broj modula

2

Visina

93 mm
Širina

35 mm
Dubina

68 mm

Prikladno za DIN šinu

Da

Ekološka vrijednost

Usklađeno sa RoHS Da

Certifikati i dokumenti

PEP dokument en-GB 2025-11-26

PDF

1,33 MB

Hager REACH declaration ADA966D

PDF

Hager RoHS report ADA966D

PDF

Downloadi

Slika proizvoda

Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

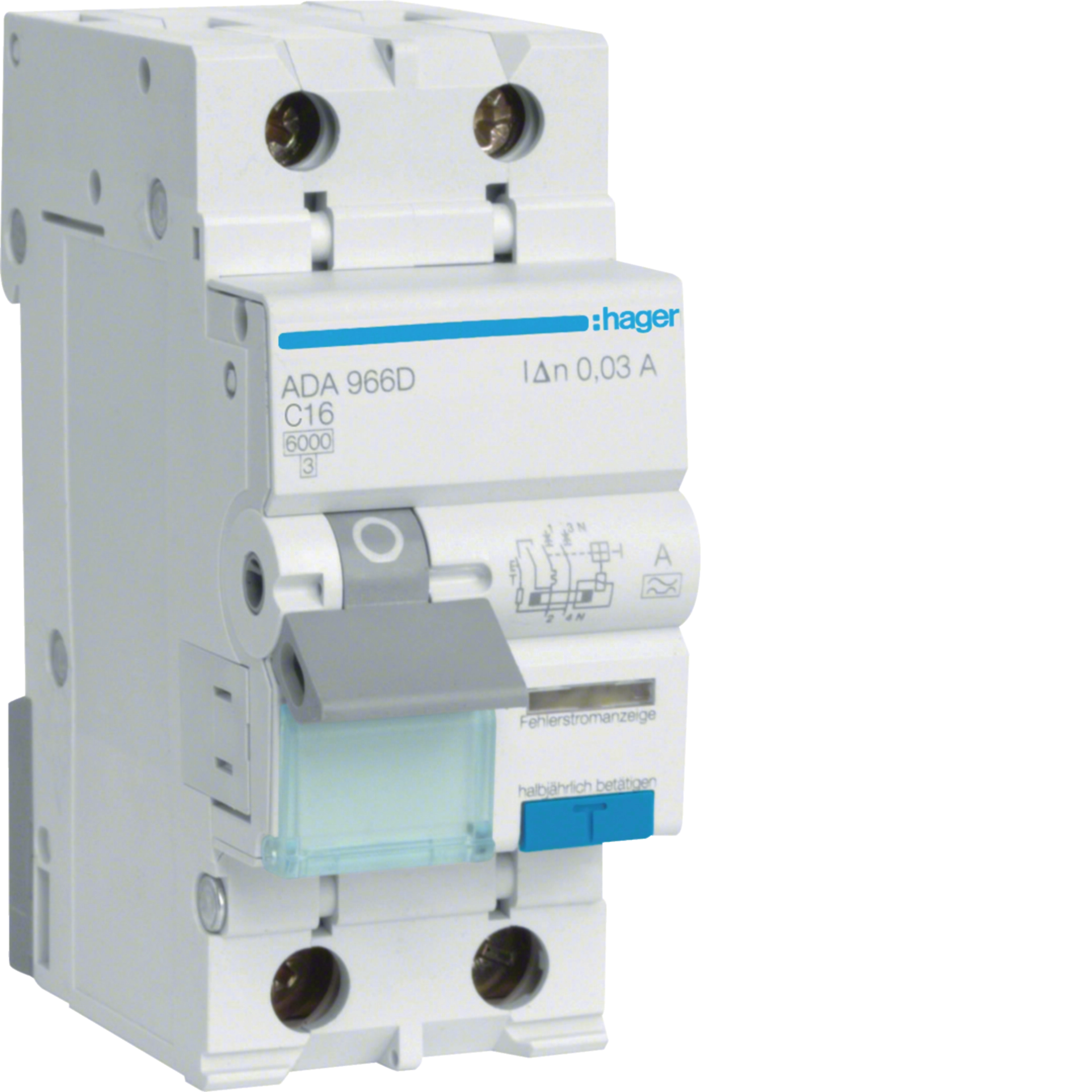

Slika proizvoda ADA966D
