Ingjutningsplattform/ dragbrunn stl 2, 428x428mm, h 50-80 mm, fötter UDH2050080
EAN
4012002238080
E-nr.
1155765
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se
Komplettera ditt system
Tillbehör
Tekniska egenskaper
Dimensioner
-
Längd428 mm
-
Minimal puts höjd50 mm
-
Höjdområde50 - 80 mm
-
Nominell storlek240 mm
Användningsförhållanden
-
Vertikal belastning på små ytor1,5 kN
Utrustning
-
Lämplig för installationstätningNej
-
Med bottenplattaNej
-
Montering höljd insatsJa
Material
-
Material sidoväggPlast
Skydd, dörr
-
Typ av lockBlind
Funktioner
-
Frånkopplingsmöjlighet överdel från underdelJa
-
Lämplig som sluten kanal (dukt) under golvNej
-
Lämplig för undergolvskanalJa
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild UDH2050080
-

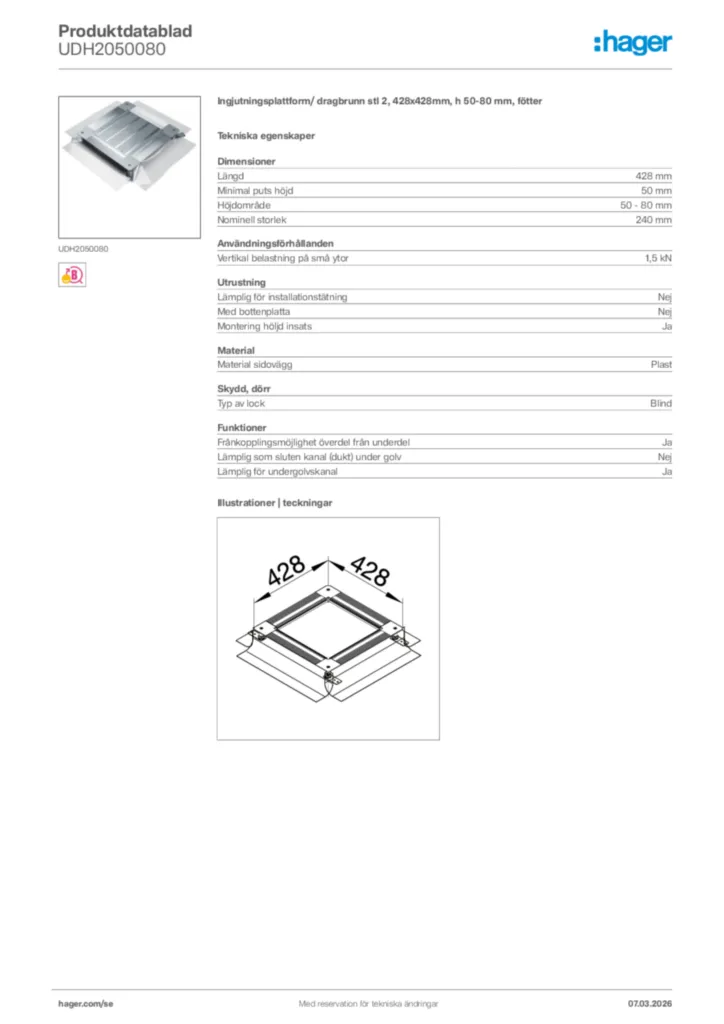

Product datasheet
Hager Produktdatablad UDH2050080
Ingjutningsplattform/ dragbrunn stl 2, 428x428mm, h 50-80 mm, fötter
PDF -
Användarhandbok
Användarhandbok International 2017-12-15
PDF4,28 MB
Användarhandbok International 2018-02-06
PDF4,73 MB
Användarhandbok en-GB, fr-FR, de-DE, pl-PL 2017-09-29
PDF2,29 MB -
Tekniska broschyrer
Golvboxar
Beställningshjälp
PDF1,50 MB -
Katalog
Underfloor trunking systems
Catalouge in English
PDF27,28 MB -
Teknisk bilaga (enskild produkt)
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB
Golvinstallationssystem - Ljudspridande egenskaper
Språk: Engelska
PDF578,05 kB -
Mjukvara
Cable Management Revit Plugin
MSI50,17 MB -
STEP-filer
STEP model UDH2050080
STEP-filer International 2022-10-18
STP360,83 kB -
Produktritning
Technical Drawing UDH2050080
Produktritning International 2022-10-18
PDF47,15 kB -
Handbok (produktserie)
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB -
EU-försäkran (DoC)
EU-Declaration UK T033A DE_EN 26072019
EU-försäkran (DoC) International 2024-08-27
PDF49,71 kB
