SFB125
EAN
3250615510754
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Tekniska egenskaper
Arkitektur
-
Antal poler1
-
Neutralledarens positionUtan nolla
-
Antal poler1P
Elektrisk ström
-
Märkström25 A
-
Nominell villkorlig kortslutningsström ICC med gl-gG-säkringar0,37 kA
-
Acceptabel märkdriftström vid AC21 i kategori A25 A
-
Acceptabel märkdriftström AC21 i kategori B25 A
-
Acceptabel märkdriftström vid AC22 i kategori A25 A
-
Acceptabel märkdriftström AC22 i kategori B25 A
-
Märkslutförmåga Icm under 240V AC enligt IEC 60947-30,52 kA
-
Märkkorttidsström Icw 1s IEC 609470,37 kA
Installation, montering
-
Nominellt åtdragningsmoment1,80 - 1,80 Nm
-
Typ av nedre anslutning på normkomponeterSkruvanslutning
Spänning
-
Märkdriftspänning Ue230 - 230 V
-
Typ av matarspänningAC
-
Nominell isolationsspänning Ui440 V
-
Nominell impulsskyddspänning Uimp4000 V
Kapacitet
-
Antal moduler1
Säkerhet
-
Kapslingsklass (IP)IP20
Frekvens
-
Frekvens50 - 60 Hz
Dimensioner
-
Höjd83 mm
-
Bredd17,50 mm
-
Djup70 mm
Utrustning
-
Antal slutande kontakter0
-
Antal NC-kontakter0
Användningsförhållanden
-
Driftstemperatur-20 - 50 °C
-
Förvarings-/transporttemperatur-40 - 80 °C
Anslutning
-
Area flexibel ledare1.5 - 10 mm²
-
Area solid ledare1.5 - 16 mm²
-
Nedåtriktad anslutning för normkomponenterSärad anslutningsplint
-
Övre anslutning för normkomponterSärad anslutningsplint
Uthållighet
-
Mekanisk livslängd (omkopplingar)200000
-
Elektrisk hållbarhet vid nominell belastning i AC2125000
-
Elektrisk hållbarhet vid nominell belastning i AC2225000
Ström
-
Total effektförlust vid nominell märkström0,90 W
-
Förlusteffekt per pol vid In0,90 W
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild SFB125
-

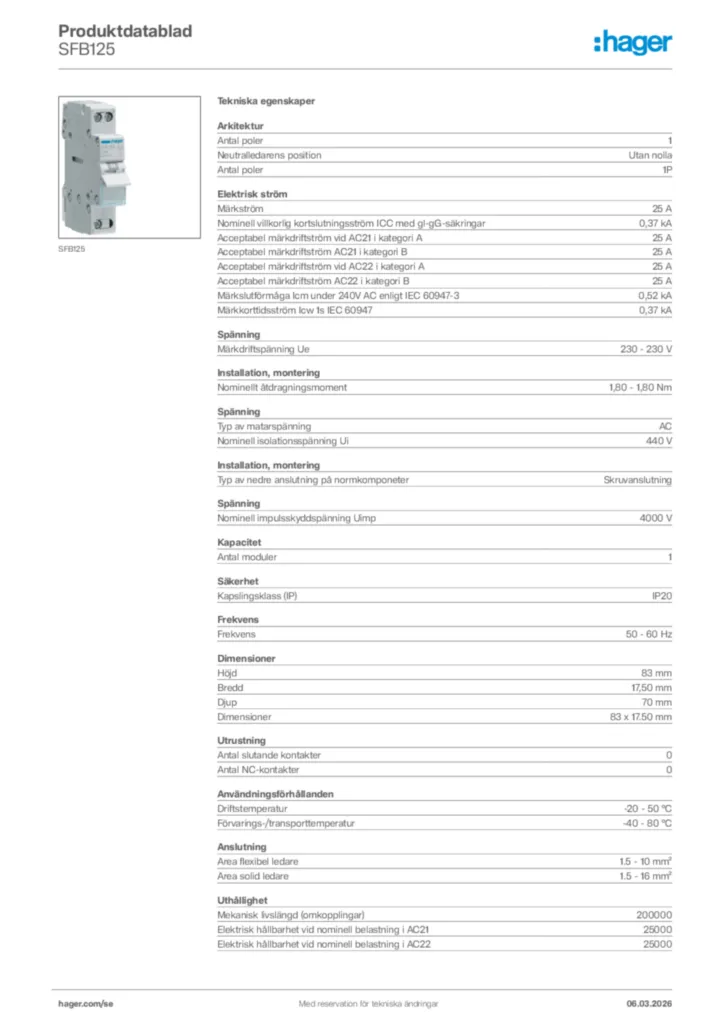

Product datasheet
