Sentinel elektroniskt skydd LSIG HWW452H

EAN

3250613232153

Förp

1 st

Köp hos din grossist

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

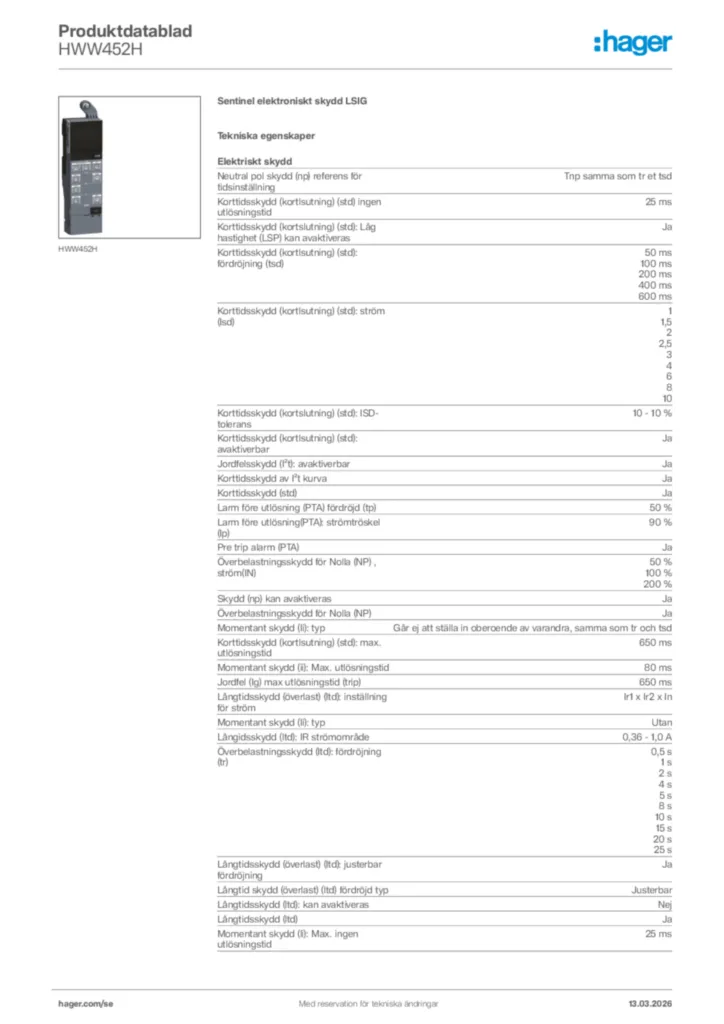

Produktdatablad

Komplettera ditt system

Valfria tillbehör

Märkkontakt 10 tillgängliga produkter

Tekniska egenskaper

Neutral pol skydd (np) referens för tidsinställning

Tnp samma som tr et tsd
Korttidsskydd (kortlsutning) (std) ingen utlösningstid

25 ms
Korttidsskydd (kortslutning) (std): Låg hastighet (LSP) kan avaktiveras

Ja
Korttidsskydd (kortlsutning) (std): fördröjning (tsd)

50 ms, 100 ms, 200 ms, 400 ms, 600 ms
Korttidsskydd (kortlsutning) (std): ström (Isd)

1, 1,5, 2, 2,5, 3, 4, 6, 8, 10
Korttidsskydd (kortslutning) (std): ISD-tolerans

10 - 10 %
Korttidsskydd (kortlsutning) (std): avaktiverbar

Ja
Jordfelsskydd (I²t): avaktiverbar

Ja
Korttidsskydd av I²t kurva

Ja
Korttidsskydd (std)

Ja
Larm före utlösning (PTA) fördröjd (tp)

50 %
Larm före utlösning(PTA): strömtröskel (Ip)

90 %
Pre trip alarm (PTA)

Ja
Överbelastningsskydd för Nolla (NP) , ström(IN)

50 %, 100 %, 200 %
Skydd (np) kan avaktiveras

Ja
Överbelastningsskydd för Nolla (NP)

Ja
Momentant skydd (Ii): typ

Går ej att ställa in oberoende av varandra, samma som tr och tsd
Korttidsskydd (kortlsutning) (std): max.utlösningstid

650 ms
Momentant skydd (ii): Max. utlösningstid

80 ms
Jordfel (Ig) max utlösningstid (trip)

650 ms
Långtidsskydd (överlast) (Itd): inställning för ström

Ir1 x Ir2 x In
Momentant skydd (Ii): typ

Utan
Långidsskydd (ltd): IR strömområde

0,36 - 1,0 A
Överbelastningsskydd (Itd): fördröjning (tr)

0,5 s, 1 s, 2 s, 4 s, 5 s, 8 s, 10 s, 15 s, 20 s, 25 s
Långtidsskydd (överlast) (Itd): justerbar fördröjning

Ja
Långtid skydd (överlast) (ltd) fördröjd typ

Justerbar
Långtidsskydd (ltd): kan avaktiveras

Nej
Långtidsskydd (ltd)

Ja
Momentant skydd (li): Max. ingen utlösningstid

25 ms
Momentant skydd (Ii): rattens inställningskoefficient

1,5, 2, 3, 4, 6, 8, 10, 12, 15
Momentant skydd (Ii) referens för ströminställning

Ii… x In
Momentant skydd (Ii): deaktiveringsbart

Ja
Momentant skydd (li)

Ja
Momentant skydd (li): Noggrannhet

15 - 15 %
Jordfelsskydd (Ig): inställningskoefficient

0,1 %, 0,2 %, 0,3 %, 0,4 %, 0,5 %, 0,6 %, 0,7 %, 0,8 %, 0,9 %, 1 %
Momentant skydd (Ii): typ

Justerbar
Jordfelsskydd (GF): fördröjning (tg)

50 ms, 100 ms, 200 ms, 400 ms, 800 ms
Jordfelsskydd (GF): Låg hastighet (LSP) kan avaktiveras

Ja
Jordfelsskydd (GF)

Ja
