Sentinel elektroniskt skydd LI HWW450H
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Valfria tillbehör
-
Märkkontakt 19 tillgängliga produkter
Kompatibla produkter
-
Passar till 120 tillgängliga produkter
Komplettera ditt system
-
HWW467HSAMärkströmsplugg In=1000A
-
HWW473HSAMärkströmsplugg In= 4000A
-
HWW473HMärkströmsplugg In= 4000A
-
HWW472HSAMärkströmsplugg In= 3200A
-
HWW472HMärkströmsplugg In= 3200A
-
HWW470HSAMärkströmsplugg In= 2000A
-
HWW471HSAMärkströmsplugg In= 2500A
-
HWW471HMärkströmsplugg In= 2500A
-
HWW465HSAMärkströmsplugg In=630A
-
HWW464HSAMärkströmsplugg In=400A
-
HWW464H
Märkströmsplugg In= 400A
-
HWW468HSAMärkströmsplugg In=1250A
-
HWW469HSAMärkströmsplugg In=1600A
-
HWW466HSAMärkströmsplugg In=800A
-
HWW469HMärkströmsplugg In= 1600A
-
HWW468HMärkströmsplugg In= 1250A
-
HWW467HMärkströmsplugg In= 1000A
-
HWW466HMärkströmsplugg In= 800A
-
HWW465HMärkströmsplugg In= 630A
Passar till
-
HW2M325FBLuftbrytare (ACB) HW2 55kA 2500A 3P fast, för sentinel TU
-
HW4E432FBLuftbrytare (ACB) HW4 66kA 3200A 4P fast, för sentinel TU
-
HW4E432DBLuftbrytare (ACB) HW4 66kA 3200A 4P utdragbar, för sentinel TU
-
HW4E340FBLuftbrytare (ACB) HW4 66kA 4000A 3P fast, för sentinel TU
-
HW4E340DBLuftbrytare (ACB) HW4 66kA 4000A 3P utdragbar, för sentinel TU
-
HW4E332FBLuftbrytare (ACB) HW4 66kA 3200A 3P fast, för sentinel TU
-
HW4E332DBLuftbrytare (ACB) HW4 66kA 3200A 3P utdragbar, för sentinel TU
-
HW2M416FBLuftbrytare (ACB) HW2 55kA 1600A 4P fast, för sentinel TU
-
HW2M416DBLuftbrytare (ACB) HW2 55kA 1600A 4P utdragbar, för sentinel TU
-
HW2M316FBLuftbrytare (ACB) HW2 55kA 1600A 3P fast, för sentinel TU
-
HW2M316DBLuftbrytare (ACB) HW2 55kA 1600A 3P utdragbar, för sentinel TU
-
HW2M425FBLuftbrytare (ACB) HW2 55kA 2500A 4P fast, för sentinel TU
-
HW2M425DBLuftbrytare (ACB) HW2 55kA 2500A 4P utdragbar, för sentinel TU
-
HW2M420FBLuftbrytare (ACB) HW2 55kA 2000A 4P fast, för sentinel TU
-
HW2M420DBLuftbrytare (ACB) HW2 55kA 2000A 4P utdragbar, för sentinel TU
-
HW2E325DBLuftbrytare (ACB) HW2 66kA 2500A 3P utdragbar, för sentinel TU
-
HW2E316FBLuftbrytare (ACB) HW2 66kA 1600A 3P fast, för sentinel TU
-
HW2E320FBLuftbrytare (ACB) HW2 66kA 2000A 3P fast, för sentinel TU
-
HW2S325DBLuftbrytare (ACB) HW2 100kA 2500A 3P utdragbar, för sentinel TU
-
HW2S416FBLuftbrytare (ACB) HW2 100kA 1600A 4P fast, för sentinel TU
Tekniska egenskaper
Elektriskt skydd
-
Neutral pol skydd (np) referens för tidsinställningTnp samma som tr et tsd
-
Korttidsskydd (kortlsutning) (std): avaktiverbarNej
-
Jordfelsskydd (I²t): avaktiverbarNej
-
Korttidsskydd av I²t kurvaNej
-
Korttidsskydd (std)Nej
-
Larm före utlösning (PTA) fördröjd (tp)50 %
-
Larm före utlösning(PTA): strömtröskel (Ip)90 %
-
Pre trip alarm (PTA)Ja
-
Överbelastningsskydd för Nolla (NP) , ström(IN)50 %, 100 %, 200 %
-
Skydd (np) kan avaktiverasJa
-
Överbelastningsskydd för Nolla (NP)Ja
-
Momentant skydd (Ii): typGår ej att ställa in oberoende av varandra, samma som tr och tsd
-
Momentant skydd (ii): Max. utlösningstid80 ms
-
Långtidsskydd (överlast) (Itd): inställning för strömIr1 x Ir2 x In
-
Momentant skydd (Ii): typUtan
-
Långidsskydd (ltd): IR strömområde0,36 - 1,0 A
-
Överbelastningsskydd (Itd): fördröjning (tr)0,5 s, 1 s, 2 s, 4 s, 5 s, 8 s, 10 s, 15 s, 20 s, 25 s
-
Långtidsskydd (överlast) (Itd): justerbar fördröjningJa
-
Långtid skydd (överlast) (ltd) fördröjd typJusterbar
-
Långtidsskydd (ltd): kan avaktiverasNej
-
Långtidsskydd (ltd)Ja
-
Momentant skydd (li): Max. ingen utlösningstid25 ms
-
Momentant skydd (Ii): rattens inställningskoefficient1,5, 2, 3, 4, 6, 8, 10, 12, 15
-
Momentant skydd (Ii) referens för ströminställningIi… x In
-
Momentant skydd (Ii): deaktiveringsbartJa
-
Momentant skydd (li)Ja
-
Momentant skydd (li): Noggrannhet15 - 15 %
-
Jordfelsskydd (GF)Nej
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild HWW450H
-
Product datasheet

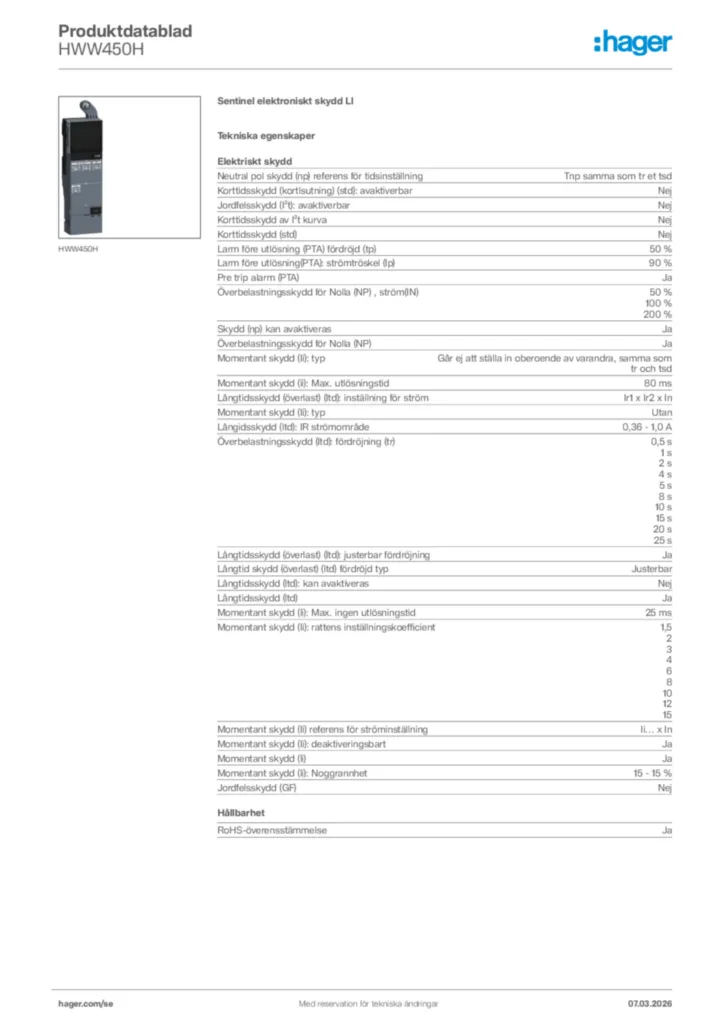

Hager Produktdatablad HWW450H
