HI404R
EAN
3250613190071
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
Tillbehör/Reservdelar lågspänningsapparater 1 tillgängliga produkter
Tekniska egenskaper
Spänning
-
Märkdriftspänning Ue380 - 690 V
-
Nominell isolationsspänning Ui800 V
-
Nominell impulsskyddspänning Uimp8000 V
Elektrisk ström
-
Märkström80 A
-
Märkkorttidsström Icw IEC 609472,50 kA
-
Nominell villkorlig kortslutningsström ICC med gl-gG-säkringar100 kA
Ström
-
Nominell effekt för 1P under 400 V AC enligt AC152000 W
-
Total effektförlust vid nominell märkström6,10 W
Arkitektur
-
Antal poler4
-
Styr/manöverelementKort tumgrepp
-
Antal poler4P
Dimensioner
-
Höjd116 mm
-
Bredd97 mm
-
Djup215 mm
Kontroller och indikatorer
-
Integrerad motordriftNej
Skydd, dörr
-
LåsbarJa
Säkerhet
-
Kapslingsklass (IP)IP20
Frekvens
-
Frekvens50 - 60 Hz
Kapacitet
-
Antal moduler12
Användningsförhållanden
-
Driftstemperatur-20 - 70 °C
Anslutning
-
Area solid ledare4 - 50 mm²
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-

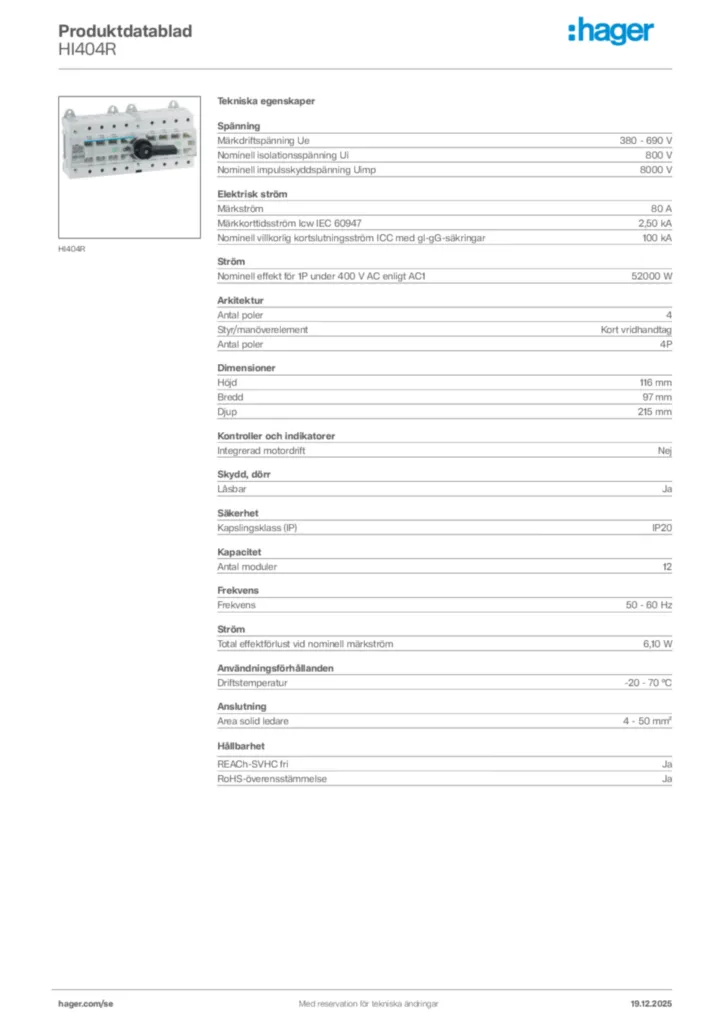

Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild HI404R
-
Installationshandbok
commutateur modulaire
Installationshandbok en-GB, fr-FR, de-DE, it-IT, nl-NL, pt-PT 2020-01-01
PDF326,16 kB -
EU-försäkran (DoC)
Declaration
EU-försäkran (DoC) International 2022-04-13
PDF573,94 kB
EU-försäkran (DoC) en-GB 2024-12-04
PDF639,40 kB
Mer dokumentation
