Huvudbrytare 3-polig i normutförande, 125A. 4,5 modulers bredd HAD312
Huvudbrytare HAD312 (E-nr: 2108677) 3-polig 125A, AC22 I 4,5 modulers bredd. Kan monteras i Hagers normkapslingar och skåp. Med vred funktionen stänger du enkelt av strömtillförseln innan du skall arbeta i exempelvis el-centralen. Lastbrytare med oberoende handmanöver och synligt brytställe. Brytarna monteras på DIN-skena.
EAN
3250613140441
E-nr.
2108677
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Detta är en utgående produkt. Beställning är fortfarande möjlig. Kontakta din elgrossist för tillgänglighet, leveranstid och pris.
OBS, brytaren är avsedd för AC drift.
Komplettera ditt system
Valfria tillbehör
-
Hjälpkontaktblock 1 tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Elektrisk ström
-
Märkström125 A
-
Acceptabel märkdriftström vid AC21125 A
-
Acceptabel märkdriftström AC21 i kategori B125 A
-
Acceptabel märkdriftström AC22 i kategori B125 A
-
Acceptabel märkdriftström vid AC23 i kategori A100 A
-
Acceptabel märkdriftström AC23 i kategori B100 A
-
Märkkorttidsström Icw 1s IEC 609472,75 kA
-
Märkkorttidsström Icw IEC 609472,75 kA
Arkitektur
-
Styr/manöverelementKort vridhandtag
-
Antal poler3
Anslutning
-
Area solid ledare70 mm²
-
AnslutningstypSkruvterminal
Spänning
-
Nominell isolationsspänning Ui800 V
-
Nominell impulsskyddspänning Uimp8000 V
-
Märkdriftspänning Ue380 - 415 V
Ström
-
Förlusteffekt per pol vid In7,10 W
-
Total effektförlust vid nominell märkström21,30 W
-
Nominell effekt för 1P under 400 V AC enligt AC182000 W
-
Nominell effekt för 1P under 400 V AC enligt AC2356000 W
Installation, montering
-
Nominellt åtdragningsmoment4 - 4,4 Nm
Utrustning
-
Motordrift valbarNej
-
Antal växlande hjälpkontakter0
-
Antal öppnande hjälpkontakter0
-
Antal slutande hjälpkontakter0
Användningsförhållanden
-
Driftstemperatur-20 - 70 °C
Skydd, dörr
-
LåsbarJa
Säkerhet
-
Kapslingsklass (IP)IP20
Funktioner
-
Är backbrytareNej
-
Utförande som nödstoppsinstallationNej
-
Utförande som huvudbrytareJa
-
Utförande som service-/reparationsbrytareJa
-
Utförande som säkerhetsbrytareJa
-
Utförande som kompakt frånskiljareJa
Kapacitet
-
Antal moduler4,45
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild HAD312
-
Product datasheet

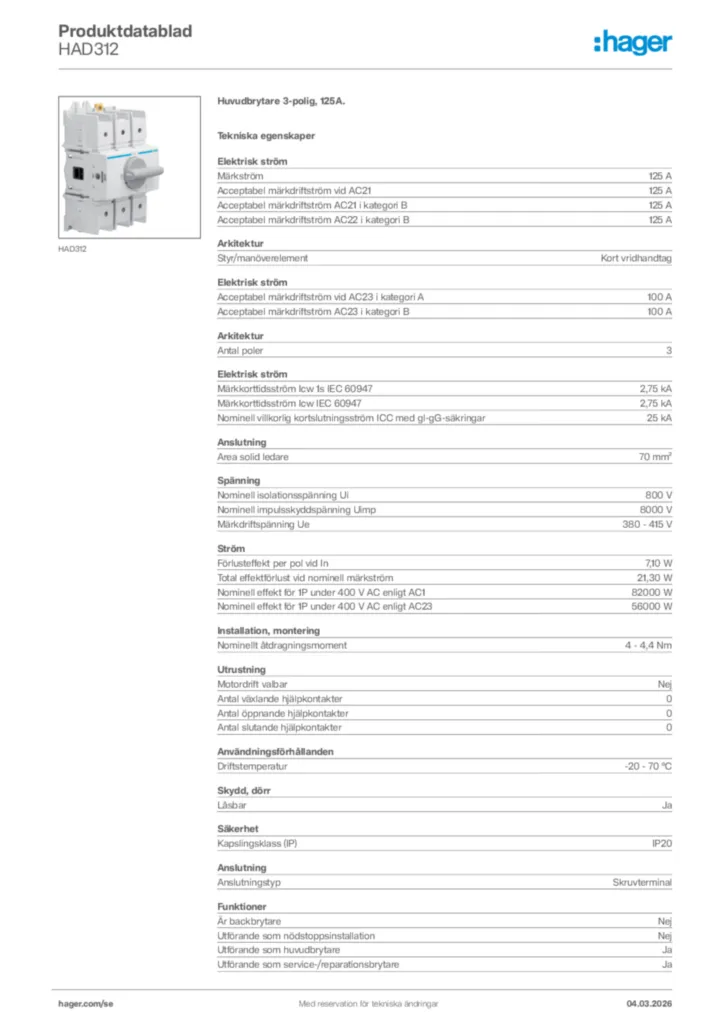

Hager Produktdatablad HAD312
