Huvudbrytare HAC410 (E-nr: 2108676) 4-polig 100A, AC22 I fyra modulers bredd. Kan monteras i Hagers normkapslingar och skåp. Med vred funktionen stänger du enkelt av strömtillförseln innan du skall arbeta i exempelvis el-centralen. Lastbrytare med oberoende handmanöver och synligt brytställe. Brytarna monteras på DIN-skena.
EAN
3250613140397
E-nr.
2108676
Förp
1 st
Huvudbrytare 4-polig i normutförande, 100A. 4 modulers bredd HAC410
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Tillgänglighet och pris vid förfrågan
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Valfria tillbehör
-
Hjälpkontaktblock 1 tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Elektrisk ström
-
Märkström100 A
-
Acceptabel märkdriftström vid AC21100 A
-
Acceptabel märkdriftström AC21 i kategori B100 A
-
Acceptabel märkdriftström AC22 i kategori B100 A
-
Acceptabel märkdriftström vid AC23 i kategori A80 A
-
Acceptabel märkdriftström AC23 i kategori B80 A
-
Märkkorttidsström Icw 1s IEC 609471,50 kA
-
Märkkorttidsström Icw IEC 609471,50 kA
-
Nominell villkorlig kortslutningsström ICC med gl-gG-säkringar25 kA
Arkitektur
-
Antal poler4P
-
Styr/manöverelementKort vridhandtag
-
Antal poler4
Anslutning
-
Area solid ledare35 mm²
-
AnslutningstypSkruvterminal
Spänning
-
Nominell isolationsspänning Ui800 V
-
Nominell impulsskyddspänning Uimp8000 V
-
Märkdriftspänning Ue380 - 415 V
Ström
-
Förlusteffekt per pol vid In4 W
-
Total effektförlust vid nominell märkström16 W
-
Nominell effekt för 1P under 400 V AC enligt AC165000 W
-
Nominell effekt för 1P under 400 V AC enligt AC2336000 W
Installation, montering
-
Nominellt åtdragningsmoment3,5 - 3,85 Nm
Utrustning
-
Motordrift valbarNej
-
Antal växlande hjälpkontakter0
-
Antal öppnande hjälpkontakter0
-
Antal slutande hjälpkontakter0
Användningsförhållanden
-
Driftstemperatur-20 - 70 °C
Skydd, dörr
-
LåsbarJa
Säkerhet
-
Kapslingsklass (IP)IP20
Frekvens
-
Frekvens50 - 50 Hz
Funktioner
-
Är backbrytareNej
-
Utförande som nödstoppsinstallationNej
-
Utförande som huvudbrytareJa
-
Utförande som service-/reparationsbrytareJa
-
Utförande som säkerhetsbrytareJa
-
Utförande som kompakt frånskiljareJa
Kapacitet
-
Antal moduler4
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild HAC410
-
Product datasheet

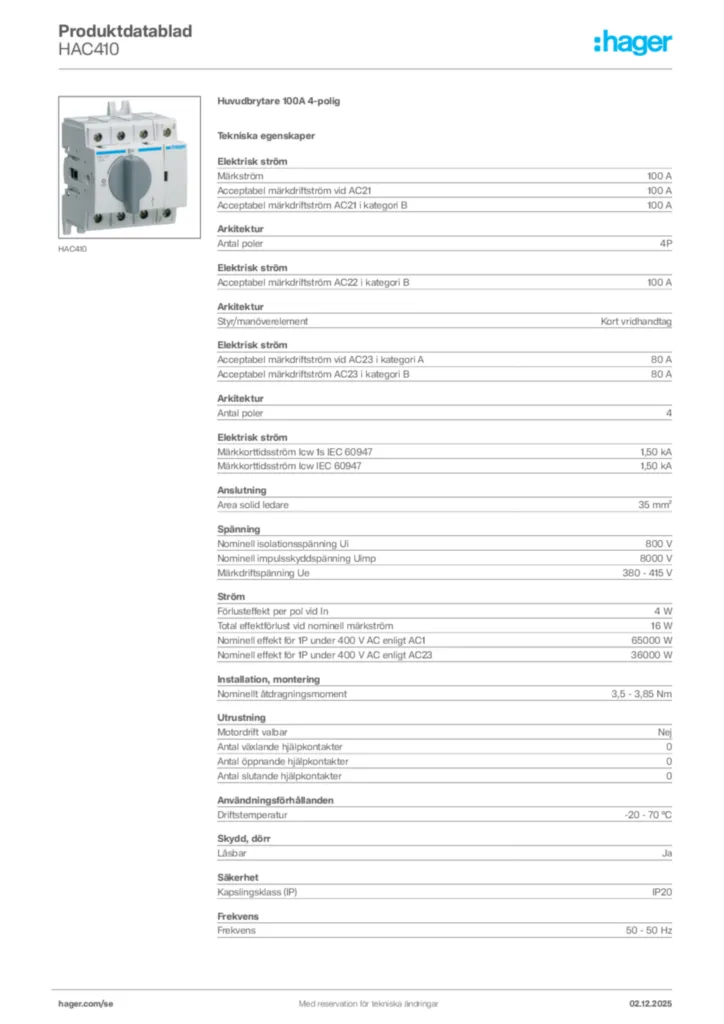

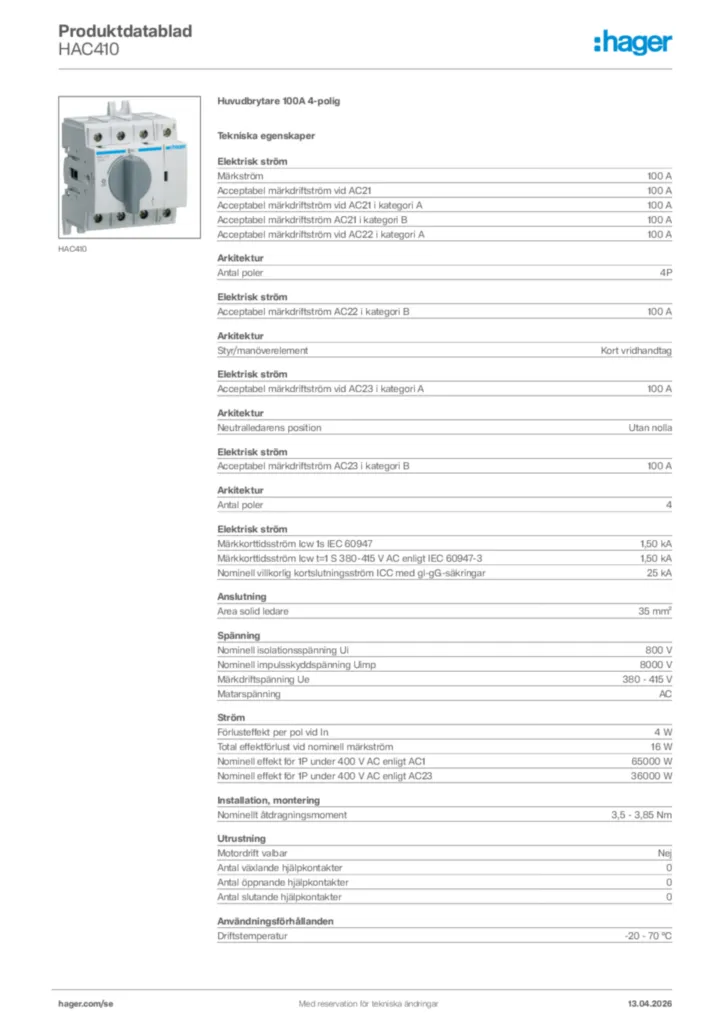

Hager Produktdatablad HAC410
