Relä 2 slutande och 2 öppna kontakter 16 A, AC-7a. Spole 24 V AC. 2 moduler ERD418
Relä ERD418 (E.nr: 4025258) med märkström 16A och med spolspänning 24 V AC i två modulers bredd. Reläet har två normalt öppna (NO) kontakter och två normalt stängda (NC) kontakter. Hagers relä har en lång livslängd med 100 000 mekaniska och 30.000 elektriska omkopplingar. Finns i varianter med spolspänningar från 8 / 12, 24 och 230 V.
EAN
3250612400805
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Tyvärr är produkten inte längre tillgänglig.
För att hitta en alternativ lösning, vänligen kontakta kundsupport.
Komplettera ditt system
Valfria tillbehör
-
Mekaniska tillbehör 1 tillgängliga produkter -
Beröringsskydd 1 tillgängliga produkter
Tekniska egenskaper
Anslutning
-
Anslutningstyp2NC+2NO
-
Antal anslutningar4
-
Area flexibel ledare1 - 6 mm²
-
Area solid ledare1 - 10 mm²
Elektrisk ström
-
Märkström16 A
Kapacitet
-
Antal moduler2
Frekvens
-
Frekvens50 - 60 Hz
Spänning
-
Nominell impulsskyddspänning Uimp4000 V
-
Nominell isolationsspänning Ui440 V
-
Märkdriftspänning Ue400 - 400 V
-
Styrspänning AC24 - 24 V
-
Styrspänning DC0 - 0 V
Användningsförhållanden
-
Driftstemperatur-10 - 50 °C
-
Förvarings-/transporttemperatur-40 - 80 °C
Användning
-
DriftskategoriAC-7a/AC-7b
Uthållighet
-
Mekanisk livslängd (omkopplingar)100000
-
Mekanisk livsl. (elektriska omkopplingar)30000
Ström
-
Total effektförlust vid nominell märkström3 W
-
Absorberad startström9,20 VA
Dimensioner
-
Höjd83 mm
-
Bredd35,75 mm
-
Djup60 mm
Utrustning
-
Antal slutande kontakter2
-
Antal NC-kontakter2
-
Med brytare för manuell omkopplingJa
Installation, montering
-
Nominellt åtdragningsmoment1,20 - 1,20 Nm
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild ERD418
-

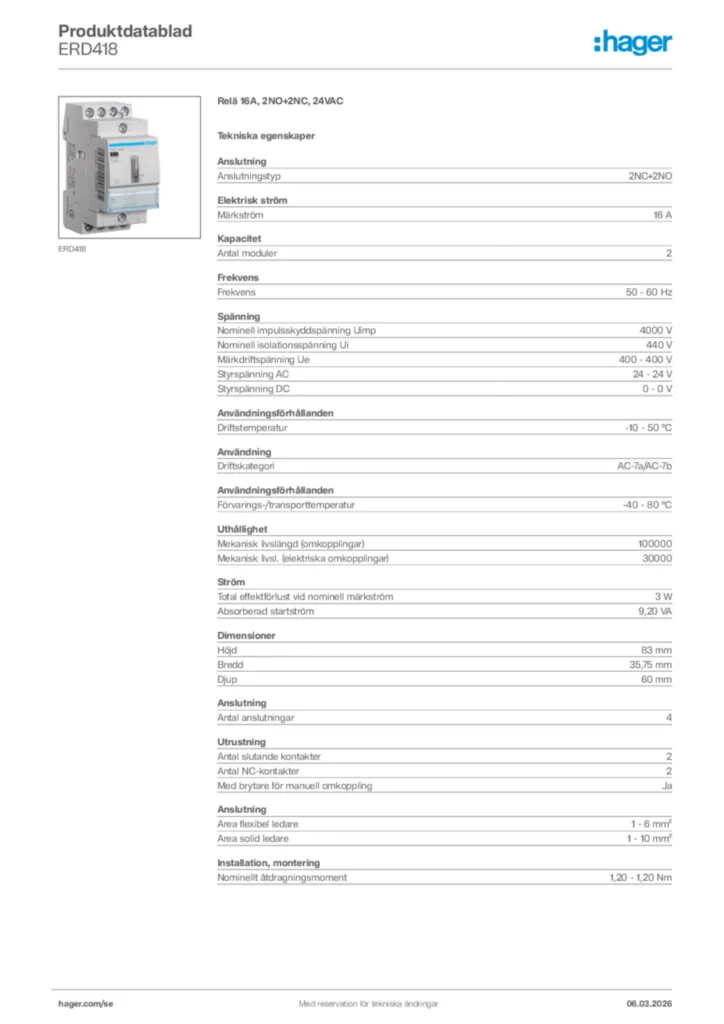

Product datasheet
