Touch-knapp, R.3, KNX, 3-vägs, glas, Vit 75143850
EAN
4011334383611
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Tyvärr är produkten inte längre tillgänglig.
För att hitta en alternativ lösning, vänligen kontakta kundsupport.
Komplettera ditt system
Valfria tillbehör
-
Tillbehör/reservdelar för rums-/klocktermostat 1 tillgängliga produkter
Tekniska egenskaper
Installation, montering
-
MonteringInfälld montering
Användningsförhållanden
-
Driftstemperatur-5 - 45 °C
Funktioner
-
Med temperaturgivareJa
Ström
-
Strömförbrukning12,50 mA
Dimensioner
-
Inbyggnadsdjup12,90 mm
-
Inbyggnadsdjup infällda lådor16 mm
-
Höjd152 mm
-
Bredd81 mm
-
Djup23 mm
Utrustning
-
Antal manöverpunkter6
Kontroller och indikatorer
-
Med LED-indikeringJa
Material
-
FärgVit
-
RAL-kod9010
-
MaterialGlas
-
YtbehandlingBlank
Skärm
-
Med displayNej
Tillbehör
-
Har märksfältNej
Text
-
FunktionFör brytar-, tryckknapps-, dimmer- och jalusifunktioner, blockerande funktion för sensoravkänning t.ex. för rengöring av glasytan
-
UtförandeFör vertikal montage
-
TemperaturExtra anslutning för extern temperatursensor, Integrerad temperatursensor för utbyggd styrenhet, Temperaturmätning via intern temperatursensor eller externa kommunikationsobjekt
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

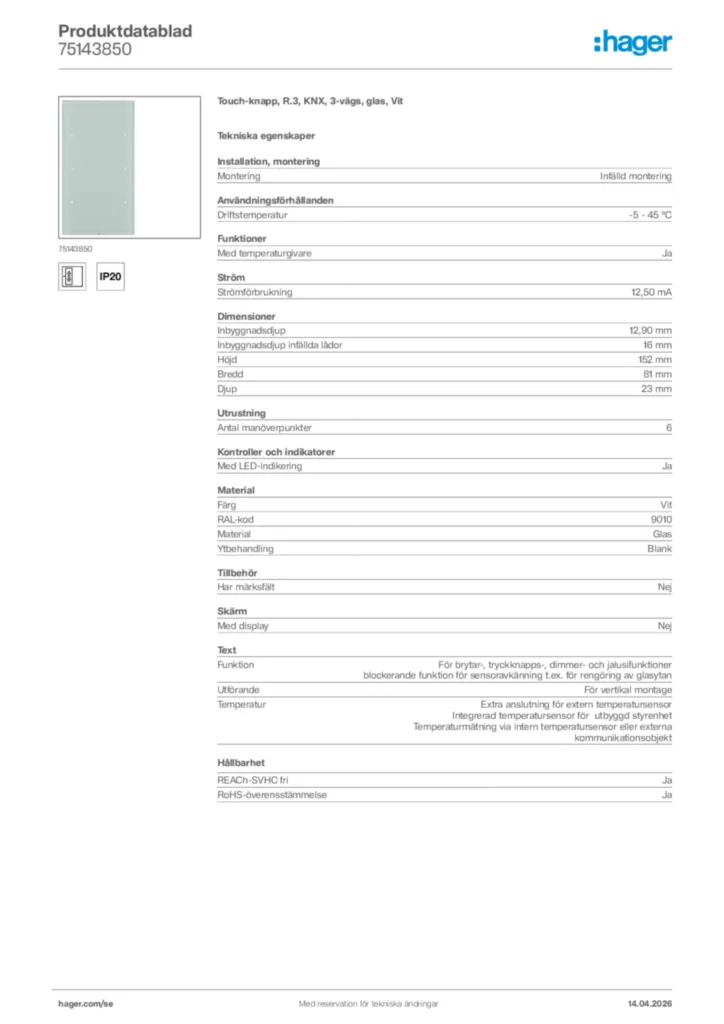

Produktbild 75143850
-
Product datasheet
Hager Produktdatablad 75143850
Touch-knapp, R.3, KNX, 3-vägs, glas, Vit
PDF -
Installationshandbok
Manual for 75141xxx-75142xxx-75143xxx-75144xxx - Touch-/glass sensor comfort (EN, 2013-09)
Installationshandbok en-GB, pl-PL 2020-01-01
PDF379,26 kB -
Tekniska broschyrer
Strömställarserie
R.1/R.3/R.classic
PDF3,44 MB -
Katalog
KNX 2018
Produktkatalog
PDF37,27 MB -
KNX produktdatabas
KNX Database (from ETS3) for 7514xx-Glas-Sensor - KNX Glass sensor comfort (2012-12)
KNX produktdatabas International 2023-08-25
VD41,66 MB
KNX Database (from ETS3) for 7514xx-Glas-Sensor - KNX Glass sensor comfort (2012-12)
KNX produktdatabas International 2023-08-25
VD41,45 MB
KNX Database (from ETS3) for 7514xx-Glas-Sensor - KNX Glass sensor comfort V1.2
KNX produktdatabas en-GB, pl-PL 2023-08-25
VD42,34 MB
KNX Database (from ETS3) for 7514xx-Glas-Sensor - KNX Glass sensor comfort V1.2
KNX produktdatabas de-DE 2023-08-25
VD41,84 MB
KNX Database (from ETS4) for 7514xx-Glas-Sensor - KNX Glass sensor comfort V1.2
KNX produktdatabas en-GB, pl-PL 2020-01-01
KNXPROD1,41 MB
KNX Database (from ETS4) for 7514xx-Glas-Sensor - KNX Glass sensor comfort V1.2
KNX produktdatabas de-DE 2020-01-01
KNXPROD1,26 MB -
Applikationsbeskrivning
Application description ETS for 751418xx-751428xx-751438xx-751448xx - Touch/glass sensor comfort (EN, 2012-11)
Applikationsbeskrivning en-GB, pl-PL 2012-11-13
PDF981,01 kB -
EU-försäkran (DoC)
Declaration of Conformity
EU-försäkran (DoC) International 2021-08-24
PDF299,80 kB
Declaration of Conformity
EU-försäkran (DoC) International 2021-08-24
PDF291,73 kB
Mer dokumentation
