EAN

4011334383444

Förp

1 st

Touch-knapp, R.1, KNX, 1-vägs, glas, Vit 75141860

Finns inte längre tillgänglig

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation

Produktdatablad

Komplettera ditt system

Tillbehör/reservdelar för rums-/klocktermostat 1 tillgängliga produkter

Tekniska egenskaper

Montering

Infälld montering

Driftstemperatur

-5 - 45 °C

Med temperaturgivare

Ja

Strömförbrukning

12,50 mA

Inbyggnadsdjup

12,90 mm
Inbyggnadsdjup infällda lådor

16 mm
Höjd

152 mm
Bredd

81 mm
Djup

23 mm

Antal manöverpunkter

2

Med LED-indikering

Ja

Färg

Vit
RAL-kod

9010
Material

Glas
Ytbehandling

Blank

Med display

Ja

Har märksfält

Nej

Funktion

För brytar-, tryckknapps-, dimmer- och jalusifunktioner, blockerande funktion för sensoravkänning t.ex. för rengöring av glasytan
Utförande

För vertikal montage
Temperatur

Extra anslutning för extern temperatursensor, Integrerad temperatursensor för utbyggd styrenhet, Temperaturmätning via intern temperatursensor eller externa kommunikationsobjekt

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja

REACh-SVHC fri Ja

Certifieringar och dokument

REACh-certifikat 75141860

PDF

RoHS-certifikat 75141860

PDF

Nedladdningar

Produktbild

Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

Produktbild 75141860

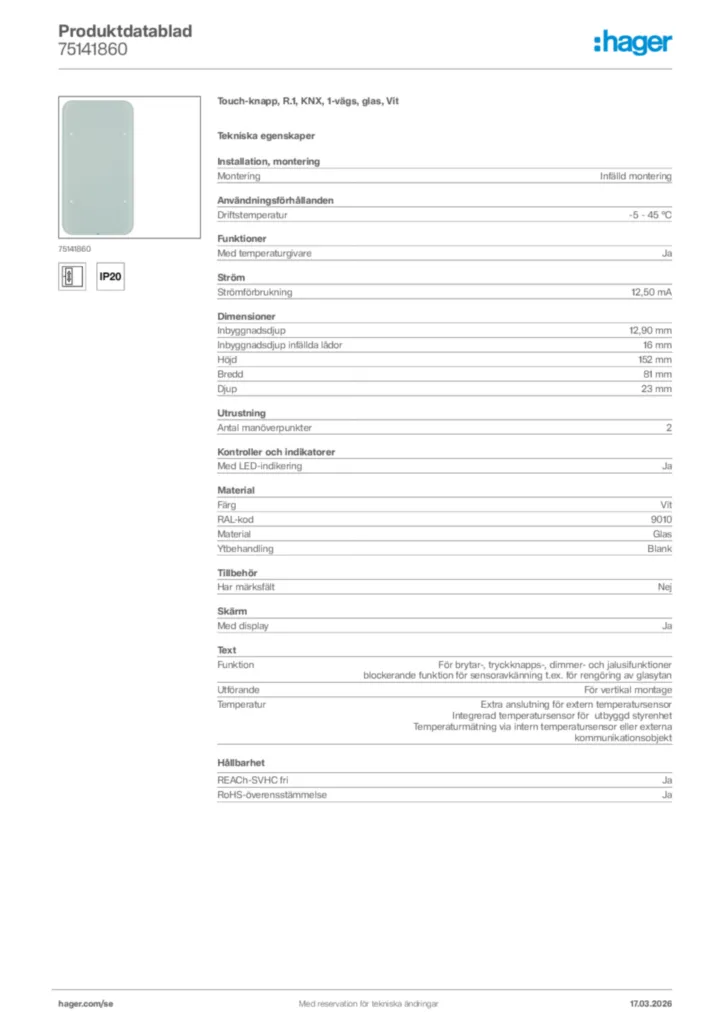

Product datasheet

Hager Produktdatablad 75141860

Touch-knapp, R.1, KNX, 1-vägs, glas, Vit

PDF
Installationshandbok

Manual for 75141xxx-75142xxx-75143xxx-75144xxx - Touch-/glass sensor comfort (EN, 2013-09)

Installationshandbok en-GB, pl-PL 2020-01-01

PDF

379,26 kB
Tekniska broschyrer

Strömställarserie

R.1/R.3/R.classic

PDF

3,44 MB
Katalog

KNX 2018

Produktkatalog

PDF

37,27 MB
KNX produktdatabas

KNX Database (from ETS3) for 7514xx-Glas-Sensor - KNX Glass sensor comfort (2012-12)

KNX produktdatabas International 2023-08-25

VD4

1,66 MB

KNX Database (from ETS3) for 7514xx-Glas-Sensor - KNX Glass sensor comfort (2012-12)

KNX produktdatabas International 2023-08-25

VD4

1,45 MB

KNX Database (from ETS3) for 7514xx-Glas-Sensor - KNX Glass sensor comfort V1.2

KNX produktdatabas en-GB, pl-PL 2023-08-25

VD4

2,34 MB

KNX Database (from ETS3) for 7514xx-Glas-Sensor - KNX Glass sensor comfort V1.2

KNX produktdatabas de-DE 2023-08-25

VD4

1,84 MB

KNX Database (from ETS4) for 7514xx-Glas-Sensor - KNX Glass sensor comfort V1.2

KNX produktdatabas en-GB, pl-PL 2020-01-01

KNXPROD

1,41 MB

KNX Database (from ETS4) for 7514xx-Glas-Sensor - KNX Glass sensor comfort V1.2

KNX produktdatabas de-DE 2020-01-01

KNXPROD

1,26 MB
Applikationsbeskrivning

Application description ETS for 751418xx-751428xx-751438xx-751448xx - Touch/glass sensor comfort (EN, 2012-11)

Applikationsbeskrivning en-GB, pl-PL 2012-11-13

PDF

981,01 kB
EU-försäkran (DoC)

Declaration of Conformity

EU-försäkran (DoC) International 2021-08-24

PDF

299,80 kB

Declaration of Conformity

EU-försäkran (DoC) International 2021-08-24

PDF

291,73 kB
