Limit. sobret. 3P 40kA T2 IT Cont. Aux. SPB517

Name: SPB517
Brand: Hager
SKU: SPB517
Price: 273.95 EUR

Preço

273,95 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

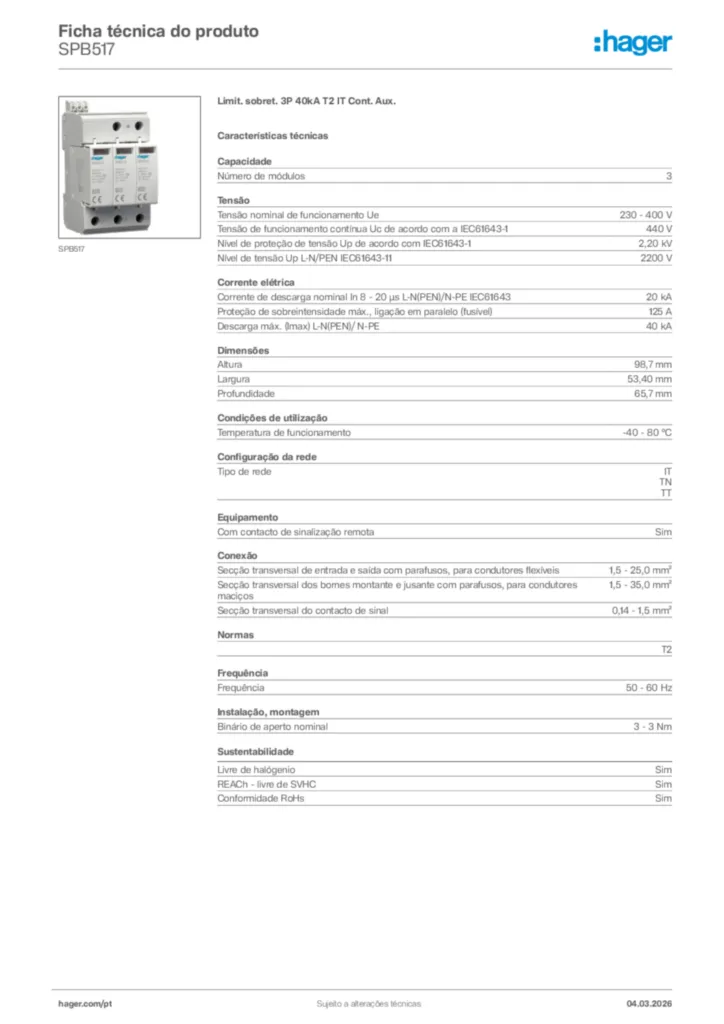

Descarregar ficha técnica

Complete seu sistema

Acessórios/peças para sistemas de alimentação de proteção contra sobretensão 1 produtos disponíveis

Características técnicas

N.º de polos

3P

Número de módulos

3

Tensão nominal de funcionamento Ue

230 - 400 V
Tensão de funcionamento contínua UC de acordo com a norma IEC 61643-1

440 V
Nível de proteção de tensão acima de acordo com a norma IEC 61643-1

2,20 kV
Tensão nominal de funcionamento CA (contacto de sinal)

5 - 250 V
Tensão nominal de funcionamento CC (contacto de sinal)

30 - 30 V
Nível de tensão acima L-N/PEN IEC 61643-11

2200 V
Tipo de alimentação de tensão

CA
Tensão de teste de referência Utest CA

440 V
Categoria de sobretensão de acordo com a IEC 60947-1

3
Tensão nominal

240 - 415 V AC ± 10%

Classificação de corrente de curto-circuito (Isscr)

25 kA
Proteção de sobreintensidade máx., ligação em paralelo (fusível)

125 A
Proteção de sobreintensidade máx., ligação em série (fusível)

80 A
Corrente de descarga nominal ln

20 kA
Corrente nominal de funcionamento CA (contacto de sinal)

5 - 750 mA
Corrente nominal de funcionamento CC (contacto de sinal)

1 - 1 mA
Corrente de descarga máx. (Imax)

40 kA
Transformador de corrente residual

≤ 0.45 mA

Altura

98,7 mm
Largura

53,40 mm
Profundidade

65,7 mm
Comprimento de descarnamento

16 mm
Comprimento de descarnamento (contacto de sinal)

7 mm

Temperatura de funcionamento

-40 - 80 °C
Tropicalização

5-95%
Temperatura de armazenamento/transporte

-40 - 80 °C
Grau de poluição de acordo com a IEC 60664 / IEC 60947-2

2
Altitude máxima

2000 m

Tipo de rede

IT, TN, TT
Rede TN

Sim
Rede TN-C

Não
Rede TN-C-S

Não
Rede TN-S

Não
Rede TT

Sim
Rede IT

Sim
Rede DC

Não

Com contacto de sinalização remota

Sim
Corrente de carga nominal IL

80 A

Secção transversal de entrada e saída com parafusos, para condutores flexíveis

1,5 - 25,0 mm²
Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

1,5 - 35,0 mm²
Secção transversal de condutor flexível

1.5 - 25 mm²
Secção transversal de condutor flexível (contacto de sinal)

0,14 - 1,5 mm²
Secção transversal de condutor rígido

1.5 - 35 mm²
Secção transversal de condutor rígido (contacto de sinal)

0,14 - 1,5 mm²
Tipo de conector/ficha

Terminal de parafuso
Número de conexões

1

Classe de requisitos IEC 61643

T2

Frequência

50 - 60 Hz

Binário de aperto nominal

3 - 4,5 Nm
Adequado para uso interior

Sim

Com fusível de proteção integrado

Não

Tipo de montagem

Calha DIN
Tipo de ligação

Ligação com parafuso
Tipo de ligação (contacto de sinal)

Ligação por encaixe, Ligação com parafuso

Adequado para configuração adicional do sistema

Não

Características do fusível

gG

Número de meio módulos de 17,5 mm

6

Tipo de filtro do produto

DST

Modo de proteção

L-N, L-PE, L-PEN
Factor de disparo de corrente k

1,6
Comportamento da sobretensão temporária em UT

460 V AC (120 min / safe failure mode)
Classe de proteção

Classe de isolamento II

Cor do produto

Cinzento-claro
Código RAL

7035
Material

Poliamida (PA)

É acessível

Sim

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Em conformidade com a diretiva RoHS Sim

REACH - livre de SVHC Sim

Sem halogéneos Sim
