Interruptor Modular 1P 25A SBN125

Name: SBN125
Brand: Hager
SKU: SBN125
Price: 8.51 EUR

EAN

3250615510082

Quantidade

12 Peças

Grupo

Preço

8,51 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

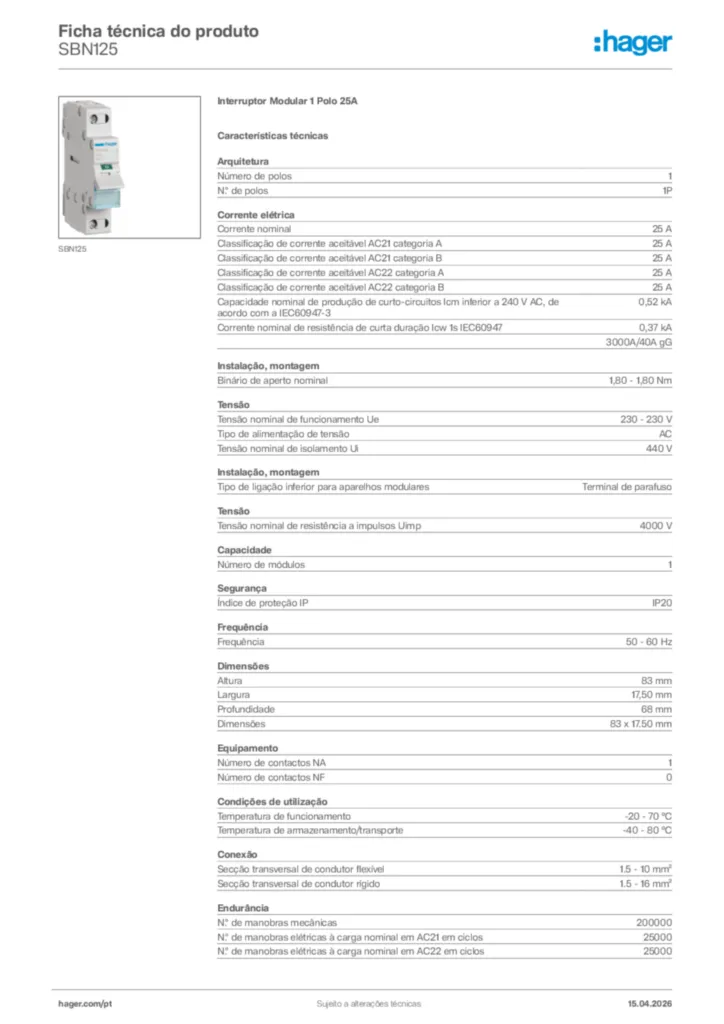

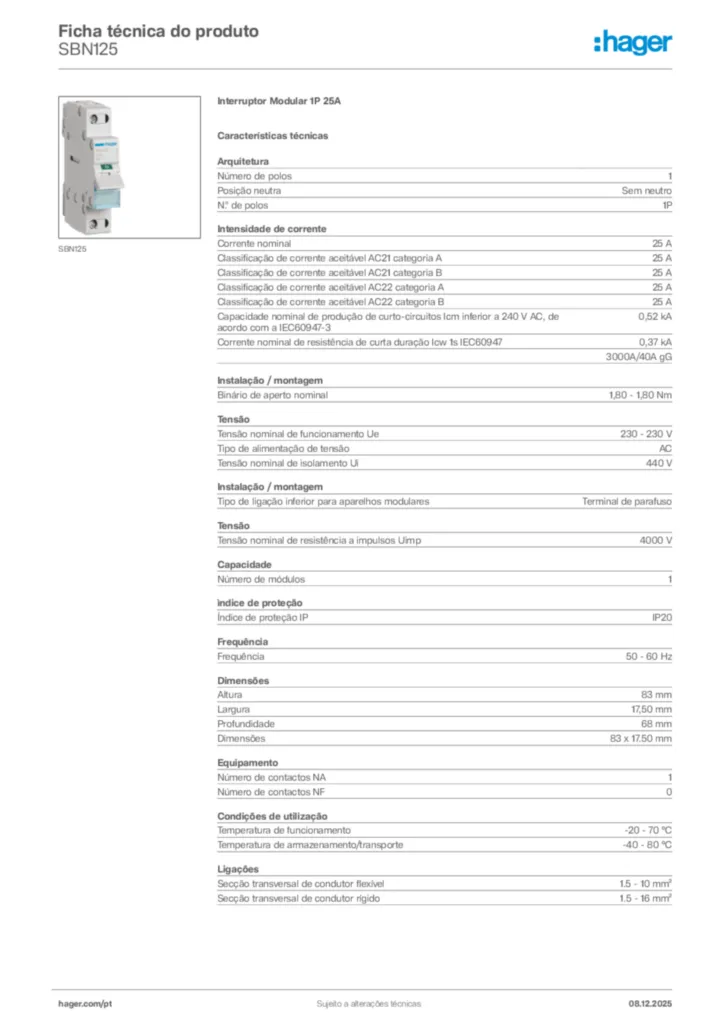

Descarregar ficha técnica

Complete seu sistema

Acessórios opcionais

Aparelho auxiliar 1 produtos disponíveis
Bloqueio das funções de bloqueio 1 produtos disponíveis

Características técnicas

Número de polos

1
Posição neutra

Sem neutro
N.º de polos

1P

AT_IncGGFuseIECEN6066924

3000A/40gG
AT_Icm230VAC23A

80 A

Corrente nominal

25 A
Classificação de corrente aceitável AC21 categoria A

25 A
Classificação de corrente aceitável AC21 categoria B

25 A
Classificação de corrente aceitável AC22 categoria A

25 A
Classificação de corrente aceitável AC22 categoria B

25 A
Classificação de corrente aceitável AC23 categoria A

10 A
Classificação de corrente aceitável AC23 categoria B

10 A
Capacidade nominal de produção de curto-circuitos Icm inferior a 240 V AC, de acordo com a IEC60947-3

0,52 kA
Corrente nominal de resistência de curta duração Icw 1s IEC60947

0,37 kA

Binário de aperto nominal

1,80 - 1,80 Nm
Tipo de ligação inferior para aparelhos modulares

Terminal de parafuso

Tensão nominal de funcionamento Ue

230 - 230 V
Tipo de alimentação de tensão

AC
Tensão nominal de isolamento Ui

440 V
Tensão nominal de resistência a impulsos Uimp

4000 V

Número de módulos

1

Índice de proteção IP

IP20

Frequência

50 - 60 Hz

Altura

83 mm
Largura

17,50 mm
Profundidade

68 mm

Número de contactos NA

1
Número de contactos NF

0

Temperatura de funcionamento

-20 - 70 °C
Temperatura de armazenamento/transporte

-40 - 80 °C

Secção transversal de condutor flexível

1.5 - 10 mm²
Secção transversal de condutor rígido

1.5 - 16 mm²

N.º de manobras mecânicas

200000
N.º de manobras elétricas à carga nominal em AC21 em ciclos

25000
N.º de manobras elétricas à carga nominal em AC22 em ciclos

25000

Potência total dissipada em IN

0,90 W
Potência dissipada por polo

0,90 W

Alinhamento dos bornes inferiores para aparelhos modulares

Bornes desalinhados
Alinhamento dos bornes superiores para aparelhos modulares

Bornes desalinhados

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim

Conformidade REACH Sim
