Disjuntor x160 TM 4P-4D 32A 18kA HDA033L

Name: HDA033L
Brand: Hager
SKU: HDA033L20
Price: 188.43 EUR

EAN

3250613136482

Quantidade

1 Uni.

Grupo

Preço

188,43 €

/ Uni. *

Características técnicas
Valor ambiental
Documentos
Mais produtos

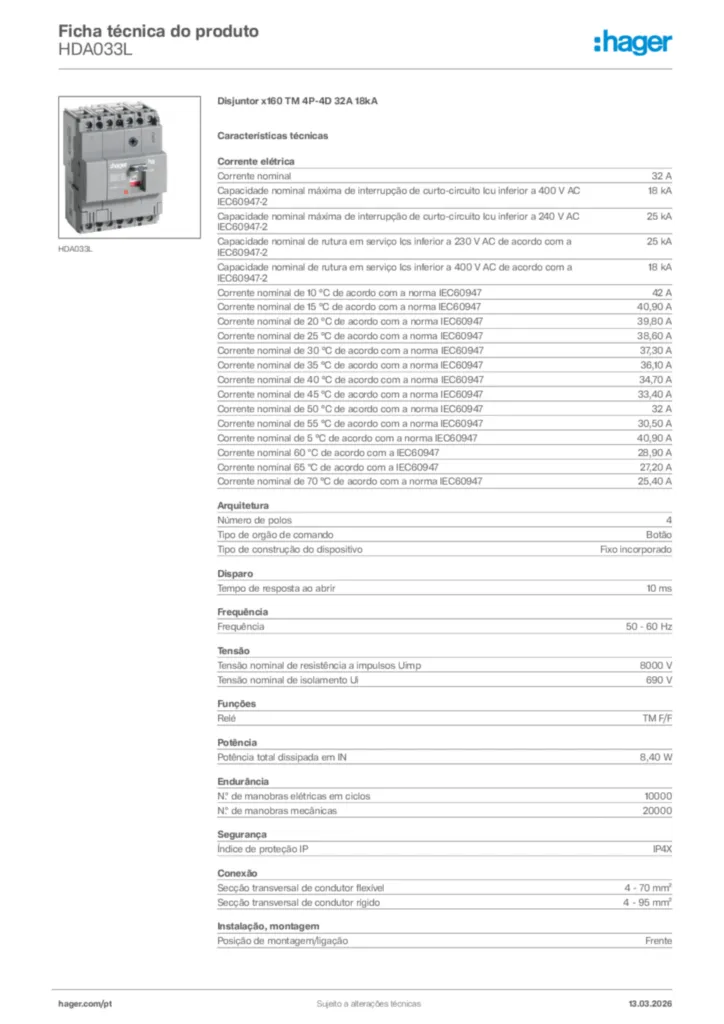

Descarregar ficha técnica

Características técnicas

Corrente nominal

32 A
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-2

18 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 240 V AC IEC60947-2

25 kA
Capacidade nominal de rutura em serviço Ics inferior a 230 V AC de acordo com a IEC60947-2

25 kA
Capacidade nominal de rutura em serviço Ics inferior a 400 V AC de acordo com a IEC60947-2

18 kA
Corrente nominal de 10 °C de acordo com a norma IEC60947

42 A
Corrente nominal de 15 °C de acordo com a norma IEC60947

40,90 A
Corrente nominal de 20 °C de acordo com a norma IEC60947

39,80 A
Corrente nominal de 25 °C de acordo com a norma IEC60947

38,60 A
Corrente nominal de 30 °C de acordo com a norma IEC60947

37,30 A
Corrente nominal de 35 °C de acordo com a norma IEC60947

36,10 A
Corrente nominal de 40 °C de acordo com a norma IEC60947

34,70 A
Corrente nominal de 45 °C de acordo com a norma IEC60947

33,40 A
Corrente nominal de 50 °C de acordo com a norma IEC60947

32 A
Corrente nominal de 55 °C de acordo com a norma IEC60947

30,50 A
Corrente nominal de 5 °C de acordo com a norma IEC60947

40,90 A
Corrente nominal 60 ºC de acordo com a IEC60947

28,90 A
Corrente nominal 65 ºC de acordo com a IEC60947

27,20 A
Corrente nominal de 70 °C de acordo com a norma IEC60947

25,40 A

Número de polos

4
Tipo de orgão de comando

Botão
Tipo de construção do dispositivo

Fixo incorporado

Tempo de resposta ao abrir

10 ms

Frequência

50 - 60 Hz

Tensão nominal de resistência a impulsos Uimp

8000 V
Tensão nominal de isolamento Ui

690 V

Relé

TM F/F

Potência total dissipada em IN

8,40 W

N.º de manobras elétricas em ciclos

1000
N.º de manobras mecânicas

4000

Índice de proteção IP

IP4X

Secção transversal de condutor flexível

4 - 70 mm²
Secção transversal de condutor rígido

4 - 95 mm²

Tipo de ligações

Terminal de parafuso

AT_ThermalProtectionKnobSetting

1, 1

Altura

130 mm
Largura

100 mm
Profundidade

68 mm

Adequado para calha DIN

Sim

Posição de montagem/ligação

Frente

Tempo de disparo da proteção magnética

0 - 0 ms

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim

Conformidade REACH Sim
