Central medida 3F TI 1-5A 4M MBUS MID ECM300C

EAN

3250612231324

Quantidade

1 Uni.

Grupo

01

Preço

361,64 €

/ Uni. *

Características técnicas
Documentos
Mais produtos

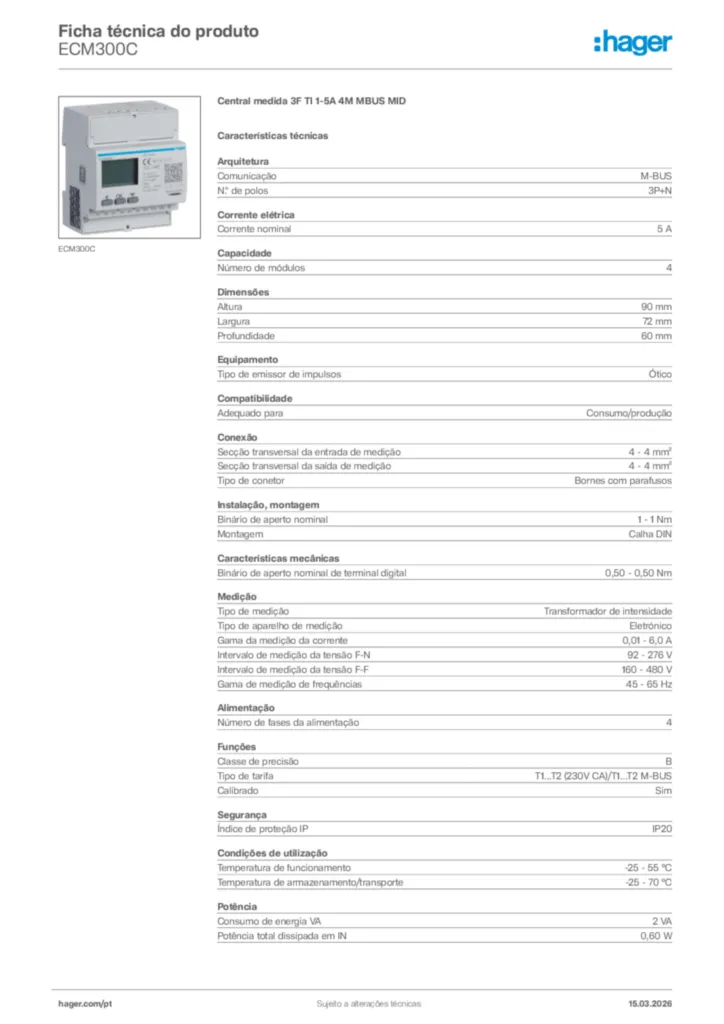

Descarregar ficha técnica

Características técnicas

Comunicação

M-BUS
N.º de polos

3P+N

Corrente nominal

5 A
Corrente máxima do circuito de medição

6 A

Número de módulos

4

Altura

90 mm
Largura

72 mm
Profundidade

60 mm

Tipo de emissor de impulsos

Ótico

Adequado para

Consumo/produção

Secção transversal da entrada de medição

4 - 4 mm²
Secção transversal da saída de medição

4 - 4 mm²
Tipo de conetor

Bornes com parafusos

Binário de aperto nominal

1 - 1 Nm

Binário de aperto nominal de terminal digital

0,50 - 0,50 Nm

Tipo de medição

Transformador de intensidade
Tipo de aparelho de medição

Eletrónico
Gama da medição da corrente

0,01 - 6,0 A
Intervalo de medição da tensão F-N

92 - 276 V
Intervalo de medição da tensão F-F

160 - 480 V
Gama de medição de frequências

45 - 65 Hz

Número de fases da alimentação

4

Classe de precisão

B
Tipo de tarifa

T1...T2 (230V CA)/T1...T2 M-BUS
Calibrado

Sim

Índice de proteção IP

IP20

Temperatura de funcionamento

-25 - 55 °C
Temperatura de armazenamento/transporte

-25 - 70 °C

Consumo de energia VA

2 VA
Potência total dissipada em IN

0,60 W

Documentos

Imagem do produto

Descarregar imagem ECM300C
Manual de instalação

Manual de instalação International 2019-10-04

PDF

1,74 MB

Manual de instalação es-ES, fr-FR, pt-PT 2019-10-04

PDF

1,76 MB
Acessório do produto

Acessório do produto International 2020-01-01

XLS

187,00 kB
Manual

Manual de-DE, en-GB 2024-01-29

PDF

2,99 MB

Manual es-ES, pt-PT 2024-03-05

PDF

2,98 MB
Declaração de conformidade

EU Declaration of Conformity

Declaração de conformidade en-GB 2024-04-15

PDF

465,71 kB
