Inter. dif. 2P 63A 30mA tipo AC 2M CDC263P

EAN
3250611613190
Quantidade
6 PCEs
Grupo
01
Preço
96,18 €
/ Uni. *

Características técnicas

Arquitectura
  • Posição do neutro
    Esquerda
  • Nº de pólos
    2 P
  • Modo de fixação
    Calha DIN
Configuração
  • Nº de módulos
    2
Principais características eléctricas
  • Tensão alternada estipulada de utilização
    230 V
  • Frequência de funcionamento
    50 Hz
Voltagem
  • Tensão estipulada de isolamento
    500 V
  • Tensão estipulada de resistência ao choque
    4000 V
Corrente eléctrica
  • Sensibilidade diferencial
    30 mA
  • Intensidade nominal
    63 A
  • Resistência às ondas de choque
    0.25 kA
  • Poder de fecho e de corte
    630 A
  • Corriente condicional de curtocircuito atribuída Inc de acordo com EN 61008-1
    6 kA
Corrente / temperatura
  • Corrente nominal a -25°C
    63 A
  • Corrente nominal a -20°C
    63 A
  • Corrente nominal a -15°C
    63 A
  • Corrente nominal a -10°C
    63 A
  • Corrente nominal a -5°C
    63 A
  • Corrente atribuída a 0°C
    63 A
  • Corrente nominal a 5°C
    63 A
  • Corrente nominal a 10°C
    63 A
  • Corrente nominal a 15°C
    63 A
  • Corrente estipulada a 20ºC
    63 A
  • Corrente nominal a 25°C
    63 A
  • Corrente estipulada a 30ºC
    63 A
  • Corrente estipulada a 35ºC
    63 A
  • Corrente estipulada a 40ºC
    63 A
  • Corrente estipulada a 45ºC
    63 A
  • Corrente estipulada a 50ºC
    63 A
  • Corrente estipulada a 55ºC
    63 A
  • Corrente estipulada a 60ºC
    56 A
  • Corrente nominal a 65°C
    49 A
  • Corrente estipulada a 70ºC
    40 A
Dimensões
  • Profundidade produto instalado
    70 mm
  • Altura produto instalado
    83 mm
  • Largura produto instalado
    35 mm
  • Dimensões da construção (DIN 43880)
    1
Frequência
  • etimfrequency
    50 Hz
Potência
  • Potência total dissipada em IN
    8.1 W
  • Potência dissipada por pólo
    4.1 W
Disparador
  • Protegido contra disparos intempestivos
    Não
  • Disparo rápido (Short time)
    Não
Resistência
  • Nº de manobras eléctricas em ciclos
    2000
  • Nº de manobras mecânicas
    4000
Instalação, montagem
  • Tipo de conexão para produtos modulares
    Terminal de parafuso
  • Binário de aperto
    2,8Nm
  • Tipo de tranca alta para produtos modulares
    não aplicável
  • Tipo de clip de fixação sobre calha DIN para aparelhos modulares
    metálico
  • Tipo de ligação inferior para aparelhos modulares
    Terminal Biconnect
  • Elevada desmontagem para produtos modulares
    Não
  • Desmontabilidade inferior para aparelhos modulares
    Não
Ligação
  • Secção de ligação dos bornes a jusante com parafusos, em cabo rígido
    1 / 25 mm²
  • Secção de ligação em cabo flexível
    16mm²
  • Secção de ligação em cabo rígido
    25 mm²
  • Secção de ligação dos bornes a montante com parafusos, em cabo rígido
    1 / 25 mm²
  • Capacidade de ligação de terminais de parafuso a montante com cabo flexível
    1 / 16 mm²
  • Secção de ligação dos bornes montante e juzante com parafusos, em cabo flexível
    1 / 16 mm²
  • Tipo de ligação
    Borne com parafusos
Equipamento
  • withtransparentlabelholder
    Sim
Padrões
  • texto
    EN 61008-1
  • Directiva Europeia WEEE
    em conformidade
Segurança
  • Índice de protecção IP
    IP20
  • Tipo de protecção diferencial
    AC
Condições de utilização
  • Temperatura de funcionamento
    -25…40 °C
  • Grau de poluição de acordo com a IEC 60664 / IEC 60947-2
    2
  • Altitude
    2000 m
  • Temperatura de armazenamento / transporte
    -55…70 °C

Documentos

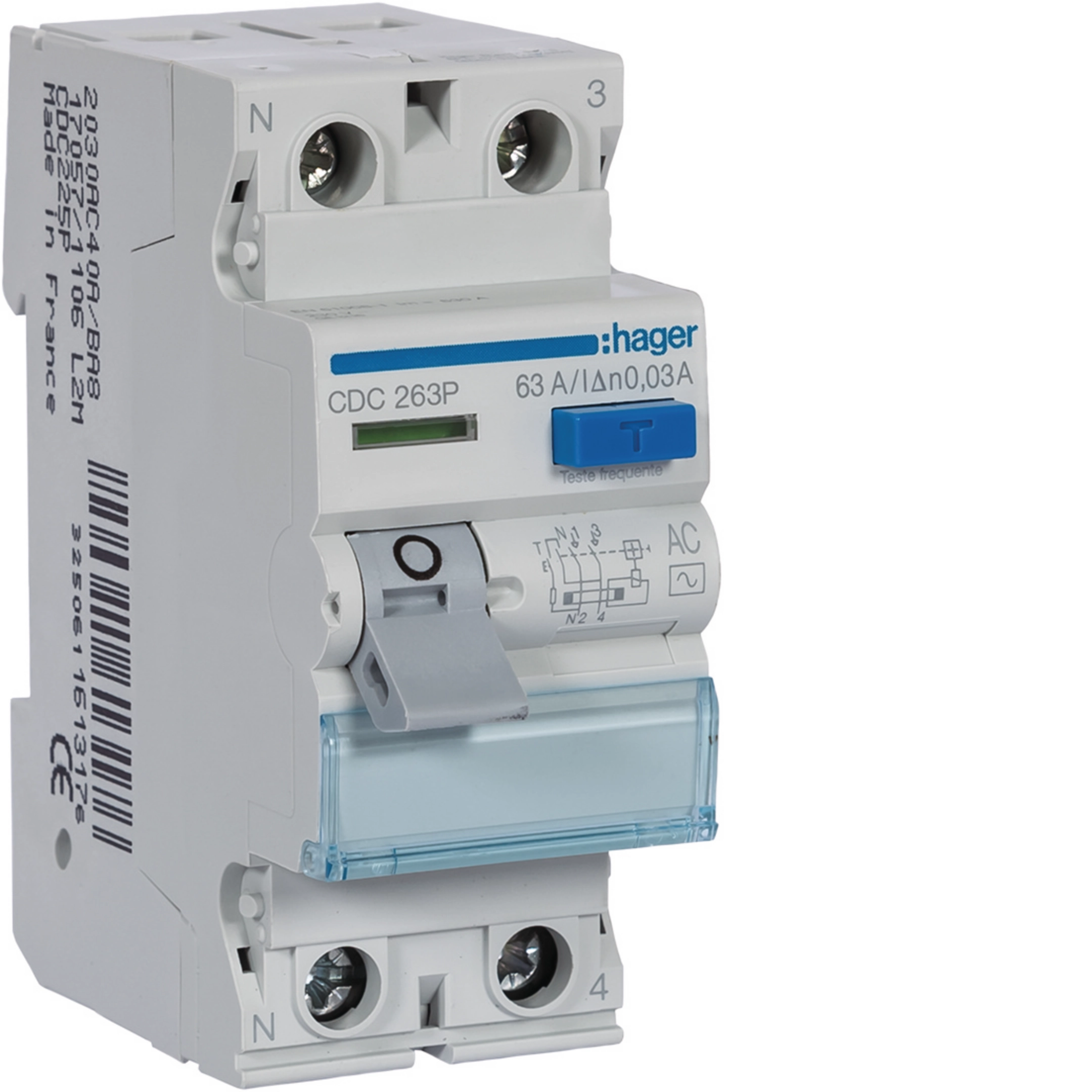

  • Imagem do produto
