Aparelhos modulares

Int. dif rear aut. PRO 2P 25A 30mA tipoA CDA225SP

EAN

3250611653103

Quantidade

1 Uni.

Grupo

01

252,33 €

/ Uni. *

Acessórios
Características técnicas
Documentos
Mais produtos

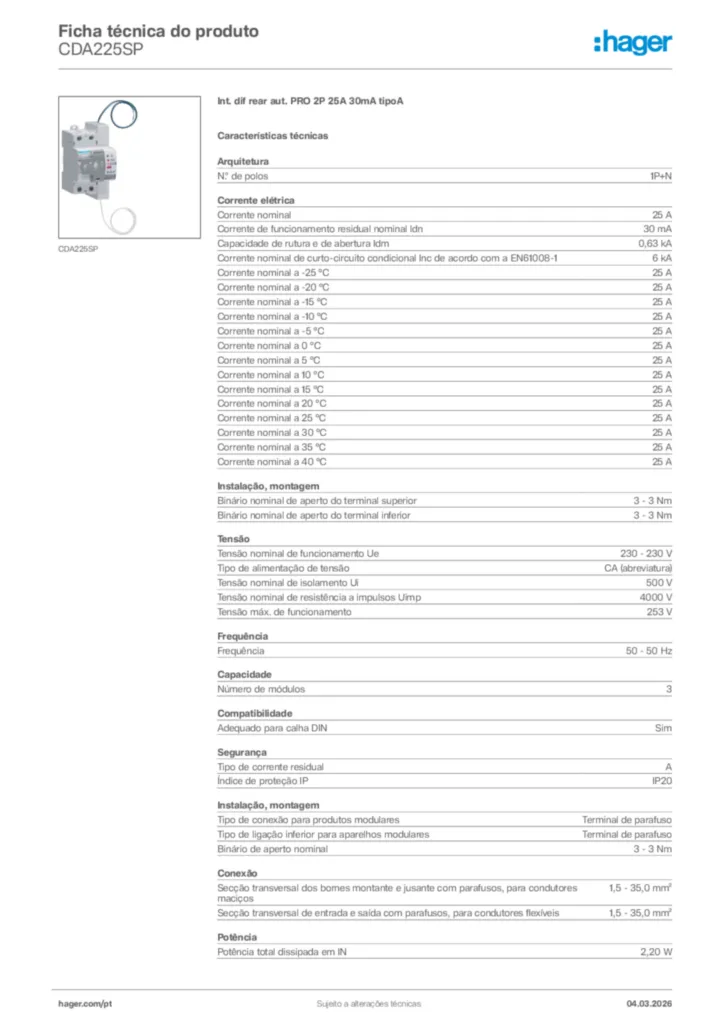

Descarregar ficha técnica

Complete seu sistema

Acessórios opcionais

Bloco de contacto auxiliar 1 produtos disponíveis
Adaptador de calha DIN 1 produtos disponíveis
Acessórios mecânicos para componentes de baixa tensão 1 produtos disponíveis

Características técnicas

N.º de polos

1P+N

Corrente nominal

25 A
Corrente de funcionamento residual nominal ldn

30 mA
Capacidade de rutura e de abertura Idm

0,63 kA
Corrente nominal de curto-circuito condicional Inc de acordo com a EN61008-1

6 kA
Corrente nominal a -25 °C

25 A
Corrente nominal a -20 °C

25 A
Corrente nominal a -15 °C

25 A
Corrente nominal a -10 °C

25 A
Corrente nominal a -5 °C

25 A
Corrente nominal a 0 °C

25 A
Corrente nominal a 5 °C

25 A
Corrente nominal a 10 °C

25 A
Corrente nominal a 15 °C

25 A
Corrente nominal a 20 °C

25 A
Corrente nominal a 25 °C

25 A
Corrente nominal a 30 °C

25 A
Corrente nominal a 35 °C

25 A
Corrente nominal a 40 °C

25 A

Binário nominal de aperto do terminal superior

3 - 3 Nm
Binário nominal de aperto do terminal inferior

3 - 3 Nm

Tensão nominal de funcionamento Ue

230 - 230 V
Tipo de alimentação de tensão

CA (abreviatura)
Tensão nominal de isolamento Ui

500 V
Tensão nominal de resistência a impulsos Uimp

4000 V
Tensão máx. de funcionamento

253 V

Frequência

50 - 50 Hz

Número de módulos

3

Adequado para calha DIN

Sim

Tipo de corrente residual

A
Índice de proteção IP

IP20

Tipo de conexão para produtos modulares

Terminal de parafuso
Tipo de ligação inferior para aparelhos modulares

Terminal de parafuso
Binário de aperto nominal

3 - 3 Nm

Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

1,5 - 35,0 mm²
Secção transversal de entrada e saída com parafusos, para condutores flexíveis

1,5 - 35,0 mm²

Potência total dissipada em IN

2,20 W

Tropicalização

95%/55 ºC
Altitude

2000 m

N.º de manobras elétricas em ciclos

1000
N.º de manobras mecânicas

4000

Tipo de ligações

Terminal de parafuso

Altura

106 mm
Largura

54 mm
Profundidade

74 mm

Documentos

Imagem do produto

Descarregar imagem CDA225SP
Manual de instalação

Manual de instalação en-GB, es-ES, fr-FR, el-GR, it-IT, pt-PT 2019-02-14

PDF

1,51 MB
Declaração de conformidade

Declaration

Declaração de conformidade International 2021-07-05

PDF

481,81 kB
