ACB HW1 OCR Wyzwalacz nadprądowy sentinel Energy LSI HWW453H

Name: HWW453H
Brand: Hager
SKU: HWW453H6
Price: 5225 PLN

Wyzwalacz elektroniczny sentinel Energy do wyłączników powietrznych serii HW+, o charakterystyce wyzwalania LSI. Możliwość doboru parametrów czasowo-prądowych zabezpieczeń i wyzwalania w obszarze zwłocznym, krótko zwłocznym i bezzwłocznym. Szeroki zakres nastaw i funkcjonalności pomiarowych, analitycznych i komunikacyjnych. Wizualizacja nastaw, wartości parametrów rzeczywistych i stanów alarmowych na wbudowanym wyświetlaczu. Kompatybilny z Hager Power setup.

EAN

3250613232160

Liczba w opakowaniu

1 szt.

Grupa rabatowa

UTS

Cena

5225,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

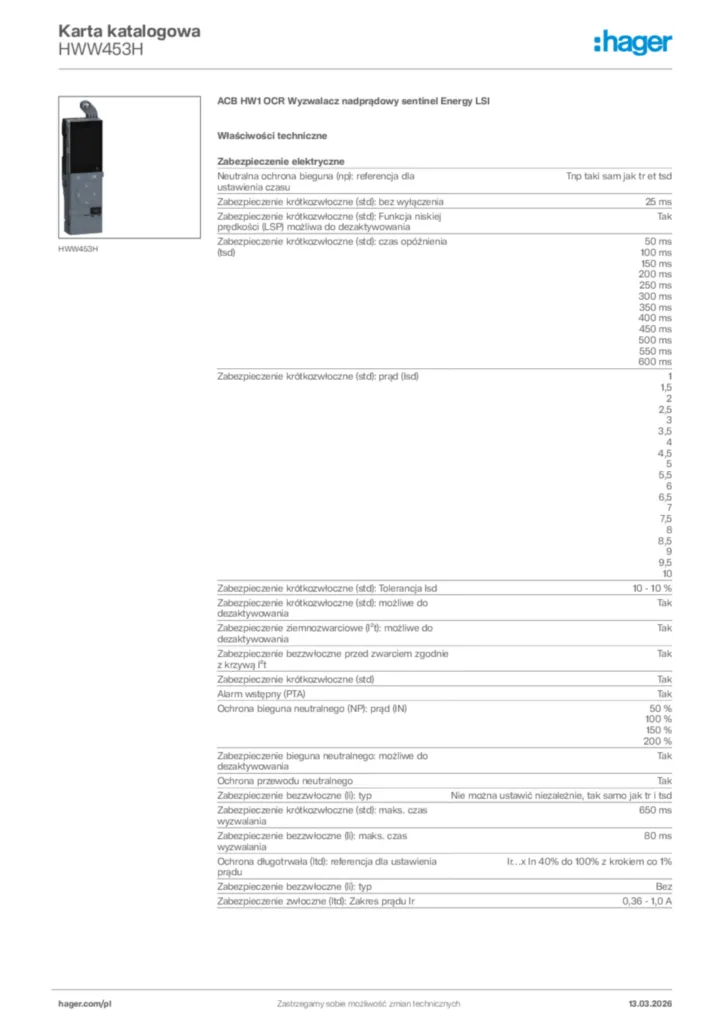

Pobierz kartę produktu

Uzupełnij swój system

Wtyczka znamionowa 58 dostępne produkty

Przejdź do kategorii 200 dostępne produkty

Specyfikacja techniczna

Neutralna ochrona bieguna (np): referencja dla ustawienia czasu

Tnp taki sam jak tr et tsd
Zabezpieczenie krótkozwłoczne (std): bez wyłączenia

25 ms
Zabezpieczenie krótkozwłoczne (std): Funkcja niskiej prędkości (LSP) możliwa do dezaktywowania

Tak
Zabezpieczenie krótkozwłoczne (std): czas opóźnienia (tsd)

50 ms, 100 ms, 150 ms, 200 ms, 250 ms, 300 ms, 350 ms, 400 ms, 450 ms, 500 ms, 550 ms, 600 ms
Zabezpieczenie krótkozwłoczne (std): prąd (Isd)

1, 1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Zabezpieczenie krótkozwłoczne (std): Tolerancja Isd

10 - 10 %
Zabezpieczenie krótkozwłoczne (std): możliwe do dezaktywowania

Tak
Zabezpieczenie ziemnozwarciowe (I²t): możliwe do dezaktywowania

Tak
Zabezpieczenie bezzwłoczne przed zwarciem zgodnie z krzywą I²t

Tak
Zabezpieczenie krótkozwłoczne (std)

Tak
Alarm wstępny (PTA)

Tak
Ochrona bieguna neutralnego (NP): prąd (IN)

50 %, 100 %, 150 %, 200 %
Zabezpieczenie bieguna neutralnego: możliwe do dezaktywowania

Tak
Ochrona przewodu neutralnego

Tak
Zabezpieczenie bezzwłoczne (li): typ

Nie można ustawić niezależnie, tak samo jak tr i tsd
Zabezpieczenie krótkozwłoczne (std): maks. czas wyzwalania

650 ms
Zabezpieczenie bezzwłoczne (Ii): maks. czas wyzwalania

80 ms
Ochrona długotrwała (ltd): referencja dla ustawienia prądu

Ir…x In 40% do 100% z krokiem co 1%
Zabezpieczenie bezzwłoczne (li): typ

Bez
Zabezpieczenie zwłoczne (ltd): Zakres prądu Ir

0,36 - 1,0 A
Zabezpieczenie przeciążeniowe zwłoczne (ltd): opóźnienie (tr)

0,5 s, 1 s, 1,5 s, 2 s, 2,5 s, 3 s, 3,5 s, 4 s, 4,5 s, 5 s, 5,5 s, 6 s, 6,5 s, 7 s, 7,5 s, 8 s, 8,5 s, 9 s, 9,5 s, 10 s, 10,5 s, 11 s, 11,5 s, 12 s, 12,5 s, 13 s, 13,5 s, 14 s, 14,5 s, 15 s, 15,5 s, 16 s, 16,5 s, 17 s, 17,5 s, 18 s, 18,5 s, 19 s, 19,5 s, 20 s, 20,5 s, 21 s, 21,5 s, 22 s, 22,5 s, 23 s, 23,5 s, 24 s, 24,5 s, 25 s
Zabezpieczenie zwłoczne (ltd): regulowane opóźnienie

Tak
Zabezpieczenie zwłoczne (ltd): typ opóźnienia

Regulowany
Zabezpieczenie zwłoczne przed przeciążeniem (ltd): możliwe do dezaktywowania

Nie
Ochrona zwłoczna przed przeciążeniem (ltd)

Tak
Zabezpieczenie bezzwłoczne (ii): maks. brak czasu wyzwalania

25 ms
Zabezpieczenie bezzwłoczne (li): współczynnik ustawienia zegara

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5, 13, 13,5, 14, 14,5, 15
Zabezpieczenie bezzwłoczne(Ii): referencja dla ustawienia prądu

Ii = WYŁ./Ii… x In 1,5 do 15 z krokami co 0,5
Zabezpieczenie bezzwłoczne (li): możliwe do dezaktywowania

Tak
Zabezpieczenie bezzwłoczne (li)

Tak
Zabezpieczenie bezzwłoczne (li): Dokładność

15 - 15 %
Zabezpieczenie ziemnozwarciowe

Nie
