MCCB Wyłącznik mocy h3+ P160 4P 100A 40kA LSnI HNS101GC
EAN
3250613145873
Liczba w opakowaniu
1 szt.
Grupa rabatowa
APA
Cena
2 969,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Przewody komunikacyjne 2 dostępne produkty -
Wyzwalacz wzrostowy 5 dostępne produkty -
Wyzwalacz podnapięciowy 8 dostępne produkty -
Styki pomocnicze i sygnalizacyjne 5 dostępne produkty -
Blokady i zamki 5 dostępne produkty -
Zobacz więcej 21 dostępne inne produkty
Uzupełnij swój system
-
HTC130H
MCCB Adapter OAC/PTA do MCCB h3+ długość 1,20 m
105,00 zł / szt.* -
HTL010HMCCB Adapter h3+ MPI USB
850,00 zł / szt.*
-
HXA001H
MCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 24VDC
365,00 zł / szt.* -
HXA002HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 48VDC
311,00 zł / szt.* -
HXA003HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 100-120VAC
332,00 zł / szt.* -
HXA004HWyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 200-240VAC
365,00 zł / szt.* -
HXA005HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 380-450VAC
365,00 zł / szt.*
-
HXA011H
MCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 24VDC
491,00 zł / szt.* -
HXA013HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 100-120VAC
461,00 zł / szt.* -
HXA014HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 200-240VAC
537,00 zł / szt.* -
HXA015HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 380-450VAC
461,00 zł / szt.* -
HXA051HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 24VDC
523,00 zł / szt.* -
HXA053HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 110VAC
523,00 zł / szt.* -
HXA054HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 220-240VAC
527,00 zł / szt.* -
HXA055HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 380-415VAC
523,00 zł / szt.*
-
HXA021H
MCCB Styk pomocniczy x160-P160-x250-P250-x630-P630 1P 250VAC
336,00 zł / szt.* -
HXA024HMCCB Styk sygnalizacyjny x160-P160-x250-P250-x630-P630 1P 250VAC
385,00 zł / szt.* -
HXA027HMCCB Styk sygnalizacyjny AL x630/P630 prawostronny 250VAC 125VDC
287,00 zł / szt.* -
HXA028HMCCB Styk sygnalizacyjny AL x630/P630 prawostronny niskonapięciowy
287,00 zł / szt.* -
HYC250HMCCB Zacisk styków pomocniczych P250/h250
366,00 zł / szt.*
-
HXA039H
MCCB Blokada dźwigni x160-P160-x250-P250-x630
179,00 zł / szt.* -
HXB070HMCCB Linka do blokady mechanicznej 1m x250 / h250
225,00 zł / szt.* -
HXB071HMCCB Linka do blokady mechanicznej 1,5m x250 / h250
275,00 zł / szt.* -
HXS066HMCCB Mechanizm blokady P160
539,00 zł / szt.* -
HXS166HMCCB Zestaw sprzegłowy do blokowania jednoczesnego załączenia P160 4P
899,00 zł / szt.*
-
HXS030HMCCB Napęd obrotowy bezpośredni P160
241,00 zł / szt.*
-
HXS031HMCCB Napęd obrotowy montowany na drzwiach P160
502,00 zł / szt.*
-
HYA035HMCCB Zestaw przyłączeniowy 3P/4P
111,00 zł / szt.* -
HYC352HMCCB Zacisk styków pomocniczych 2 przewodowy P250/h250
256,00 zł / szt.* -
HYC353HMCCB Zacisk styków pomocniczych 3 przewodowy P250/h250
287,00 zł / szt.*
-
HYS002HMCCB Zaciski klatkowe P160 Cu/Al 4P 1x 10-95mm²
182,00 zł / szt.* -
HYS006HMCCB Zaciski klatkowe P160 Al 4P 1x35-120mm²
293,00 zł / szt.* -
HYS013HMCCB Proste przedłużenia przyłączy do zac. klatkowych P160 4P
195,00 zł / szt.* -
HYS015HMCCB Rzoszerzone przedłużenia przyłączy do zac. klatkowych P160 4P
220,00 zł / szt.* -
HYS132HMCCB Przyłącze tylne P160 4P 63-160A
286,00 zł / szt.*
-
HYS019HMCCB Przegrody pionowe przyłączy P160 3/4P
72,00 zł / szt.*
-
HYS033HMCCB Adapter do montażu na szynie TH35 P160 3P/4P
100,00 zł / szt.*
-
HYS201HMCCB Podstawa wtykowa P160 4P
884,00 zł / szt.* -
HYS301HMCCB Adapter wtykowy do P160 4P 63-160A
548,00 zł / szt.*
-
HYS256HMCCB Mechanizm zwalniający P160/P250
97,00 zł / szt.* -
HYS257HMCCB Cięgło SAFETY TRIP P160 UnimesH Combiway
211,00 zł / szt.*
-
HYS022HMCCB Osłony zacisków prostych P160 4P
206,00 zł / szt.* -
HYS024HMCCB Osłony zacisków rozstawnych P160 4P
206,00 zł / szt.* -
HYS026HMCCB Osłony przednie dla przyłączy tylnych i wtykowych P160 4P
206,00 zł / szt.* -
HYS051HMCCB Tylne płyty izolacyjne dla przyłaczy prostych P160 4P
193,00 zł / szt.* -
HYS053HMCCB Tylne płyty izolacyjne dla przyłaczy rozszerzonych. P160 4P
193,00 zł / szt.*

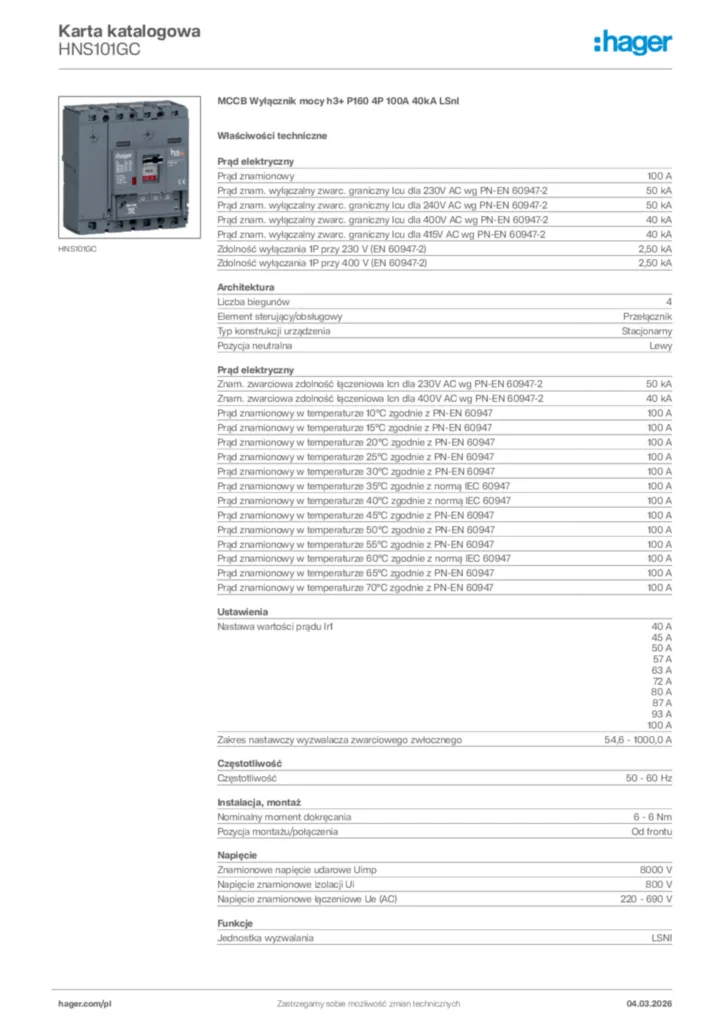

Specyfikacja techniczna
Prąd elektryczny
-
Prąd znamionowy100 A
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-250 kA
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-250 kA
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-240 kA
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 415V AC wg PN-EN 60947-240 kA
-
Zdolność wyłączania 1P przy 230 V (EN 60947-2)2,50 kA
-
Zdolność wyłączania 1P przy 400 V (EN 60947-2)2,50 kA
-
Znam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 60947-250 kA
-
Znam. zwarciowa zdolność łączeniowa Icn dla 400V AC wg PN-EN 60947-240 kA
-
Prąd znamionowy w temperaturze 10°C zgodnie z PN-EN 60947100 A
-
Prąd znamionowy w temperaturze 15°C zgodnie z PN-EN 60947100 A
-
Prąd znamionowy w temperaturze 20°C zgodnie z PN-EN 60947100 A
-
Prąd znamionowy w temperaturze 25°C zgodnie z PN-EN 60947100 A
-
Prąd znamionowy w temperaturze 30°C zgodnie z PN-EN 60947100 A
-
Prąd znamionowy w temperaturze 35°C zgodnie z normą IEC 60947100 A
-
Prąd znamionowy w temperaturze 40°C zgodnie z normą IEC 60947100 A
-
Prąd znamionowy w temperaturze 45°C zgodnie z PN-EN 60947100 A
-
Prąd znamionowy w temperaturze 50°C zgodnie z PN-EN 60947100 A
-
Prąd znamionowy w temperaturze 55°C zgodnie z PN-EN 60947100 A
-
Prąd znamionowy w temperaturze 60°C zgodnie z normą IEC 60947100 A
-
Prąd znamionowy w temperaturze 65°C zgodnie z PN-EN 60947100 A
Architektura
-
Liczba biegunów4
-
Element sterujący/obsługowyPrzełącznik
-
Typ konstrukcji urządzeniaStacjonarny
-
Pozycja neutralnaLewy
Ustawienia
-
Nastawa wartości prądu Ir140 A, 45 A, 50 A, 57 A, 63 A, 72 A, 80 A, 87 A, 93 A, 100 A
-
Zakres nastawczy wyzwalacza zwarciowego zwłocznego54,6 - 1000,0 A
Częstotliwość
-
Częstotliwość50 - 60 Hz
Instalacja, montaż
-
Nominalny moment dokręcania6 - 6 Nm
-
Pozycja montażu/połączeniaOd frontu
Napięcie
-
Znamionowe napięcie udarowe Uimp8000 V
-
Napięcie znamionowe izolacji Ui800 V
-
Napięcie znamionowe łączeniowe Ue (AC)220 - 690 V
Funkcje
-
Jednostka wyzwalaniaLSNI
Moc
-
Całkowite straty mocy dla prądu znamionowego10,50 W
-
Straty mocy na biegun dla prądu znamionowego3,50 W
Wytrzymałość
-
Wytrzymałość elektryczna (liczba cykli)10000
-
Wytrzymałość mechaniczna (liczba cykli)40000
Sprzęt
-
Liczba styków pomocniczych przełącznych0
-
Liczba styków pomocniczych rozwiernych0
-
Liczba styków pomocniczych zwiernych0
Bezpieczeństwo
-
Klasa ochrony przed wnikaniem (IP)IP4X
Warunki użytkowania
-
Zakres temperatur pracy-25 - 70 °C
Rodzaj połączenia
-
Przekrój poprzeczny przewodu elastycznego6 - 70 mm²
-
Przekrój poprzeczny przewodu sztywnego6 - 95 mm²
Kabel
-
Materiał kablaMiedź
Wymiary
-
Wysokość130 mm
-
Szerokość120 mm
-
Głębokość97 mm
Elementy sterujące i wskaźniki
-
Wbudowany napęd silnikowyNie
Kompatybilność
-
Pasuje do szyn DINNie
-
Kompatybilny z blokiem różnicowoprądowymNie
-
Nadaje się do szafy rozdzielczejTak
Zasilanie
-
Pozycja zasilaniaDwukierunkowy
Zabezpieczenie elektryczne
-
Zabezpieczenie przeciążeniowe zwłoczne (ltd): opóźnienie (tr)5 s
-
Zabezpieczenie krótkozwłoczne (std): prąd (Isd)1,5, 2, 3, 4, 5, 6, 7, 8, 10
-
Zabezpieczenie krótkozwłoczne (std): czas opóźnienia (tsd)100 ms
-
Zabezpieczenie bezzwłoczne (li): współczynnik ustawienia zegara15
Wartość dla środowiska
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej
Certyfikaty i dokumenty
Pobierz
-
Obraz produktu
-
Instrukcja obsługi
Operating manual International 2020-09-21
Instrukcja obsługi International 2020-09-21
PDF13,53 MB -
Dane techniczne — Instrukcja obsługi
Manual for moulded case circuit breaker h3+ P160 (Date: 2020-03)
Dane techniczne — Instrukcja obsługi International 2016-03-09
PDF4,40 MB
Manual for moulded case circuit breaker h3+ P160 (Date: 2023-03)
Dane techniczne — Instrukcja obsługi International 2023-03-08
PDF7,44 MB -
Instrukcja montażu
Instrukcja montażu International 2018-06-04
PDF2,04 MB -
Pliki STEP
CAD file for MCCB 160A 4P
Pliki STEP International 2023-09-04
STP1014,02 kB -
Podręcznik techniczny
Podręcznik techniczny International 2019-10-09
PDF48,75 MB -
Dane techniczne - Deklaracja zgodności
Declaration
Dane techniczne - Deklaracja zgodności International 2022-02-01
PDF300,00 kB
Deklaracja zgodności UE
MCCB h3+ Wyłączniki mocy, wielkość P160, In = 25 - 160 A
PDF211,20 kB
