MCCB Wyłącznik mocy x160 4P 40kA 125A TM HNA126H
Cena
5 164,00 zł
/ Sztuka
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Wyzwalacz podnapięciowy 8 product.page.accessories.products-available -
Wyzwalacz wzrostowy 5 product.page.accessories.products-available -
Blok różnicowoprądowy MCCB typ A-HI 2 product.page.accessories.products-available -
Styki pomocnicze i sygnalizacyjne 2 product.page.accessories.products-available -
Osłona przyłączy 4 product.page.accessories.products-available -
Napędy ręczne bezposrednie 2 product.page.accessories.products-available
product.page.accessories.title-modal
-
HXA051H
MCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 24VDC
593,50 zł / Sztuka* -
HXA015HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 380-450VAC
523,00 zł / Sztuka* -
HXA014HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 200-240VAC
621,00 zł / Sztuka* -
HXA055HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 380-415VAC
593,50 zł / Sztuka* -
HXA054HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 220-240VAC
597,50 zł / Sztuka* -
HXA011HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 24VDC
568,00 zł / Sztuka* -
HXA053HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 110VAC
593,50 zł / Sztuka* -
HXA013HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 100-120VAC
533,00 zł / Sztuka*
-
HXA003H
MCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 100-120VAC
383,10 zł / Sztuka* -
HXA005HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 380-450VAC
414,30 zł / Sztuka* -
HXA002HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 48VDC
352,00 zł / Sztuka* -
HXA001HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 24VDC
422,10 zł / Sztuka* -
HXA004HWyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 200-240VAC
414,30 zł / Sztuka*
-
HBA126H
MCCB Blok różnicowo-prądowy x160 4P 125A, regulowany
6 236,00 zł / Sztuka* -
HBA128HMCCB Blok różnicowo-prądowy x160 4P 125A, bez regulacji
5 829,00 zł / Sztuka*
-
HXA021H
MCCB Styk pomocniczy x160-P160-x250-P250-x630-P630 1P 250VAC
381,40 zł / Sztuka* -
HXA024HMCCB Styk sygnalizacyjny x160-P160-x250-P250-x630-P630 1P 250VAC
445,00 zł / Sztuka*
-
HYA028H
MCCB Osłona przyłączy standardowych x160 4P
134,80 zł / Sztuka* -
HYA026HMCCB Osłona przyłączy tylnych x160 4P
129,30 zł / Sztuka* -
HYA024HMCCB Osłona przedłużenia przyłączy rozszerzonych x160 4P
154,40 zł / Sztuka* -
HYA022HMCCB Osłona przedłużenia przyłączy prostych x160 4P
137,00 zł / Sztuka*
-
HXA031H
MCCB Napęd obrotowy na drzwi x160
481,80 zł / Sztuka* -
HXA030HMCCB Napęd obrotowy bezpośredni x160
304,20 zł / Sztuka*
-
HYA015HMCCB Przedłużenie przyłączy szynowe rozszerzone x160 4P
319,00 zł / Sztuka* -
HYA013HMCCB Przedłużenie przyłączy szynowe proste x160 3P/4P
249,90 zł / Sztuka* -
HYA006HMCCB Zaciski klatkowe do przewodów Al x160 4P
240,30 zł / Sztuka*
-
HXA039HMCCB Blokada dźwigni x160-P160-x250-P250-x630
207,10 zł / Sztuka*
-
HYA019HMCCB Przegrody biegunów x160 3P/4P
78,70 zł / Sztuka*
-
HYA033HMCCB Adapter szyny TS35 x160 3P/4P
134,00 zł / Sztuka*
Specyfikacja techniczna
Prąd elektryczny
-
Prąd znamionowy In125 A
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-240 kA
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-285 kA
-
Znam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 60947-240 kA
-
Znam. zwarciowa zdolność łączeniowa Icn dla 400V AC wg PN-EN 60947-220 kA
Architektura
-
Liczba biegunów4
Częstotliwość
-
Częstotliwość50 - 60 Hz
Napięcie
-
Znamionowe napięcie udarowe Uimp8000 V
-
Napięcie znamionowe izolacji Ui690 V
-
Napięcie znamionowe łączeniowe Ue (AC)220 - 415 V
Funkcje
-
Jednostka wyzwalaniaTM A/F
Moc
-
Moc rozproszona (we wkładce topikowej)33 W
Wytrzymałość
-
Wytrzymałość elektryczna (liczba cykli)10000
-
Wytrzymałość mechaniczna (liczba cykli)20000
Bezpieczeństwo
-
Klasa ochrony przed wnikaniem (IP)IP4X
Rodzaj połączenia
-
Przekrój poprzeczny przewodu elastycznego4 - 70 mm²
-
Przekrój poprzeczny przewodu sztywnego4 - 95 mm²
Instalacja, montaż
-
Nominalny moment dokręcania6 - 6 Nm
-
MontażOd frontu
Łączność
-
Typ połączeniaZaciski śrubowe
Ustawienia
-
Nastawa wyzwalcza termicznego0,63, 0,8, 1
Wymiary
-
Wysokość130 mm
-
Szerokość100 mm
-
Głębokość68 mm
catalog.pageproduct.title_sustainability.h2
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz si? wi?cej
catalog.pageproduct.sustainability_block.downloads_h3
Pobierz
-
Obraz produktu
-
GeneratedProductDatasheet

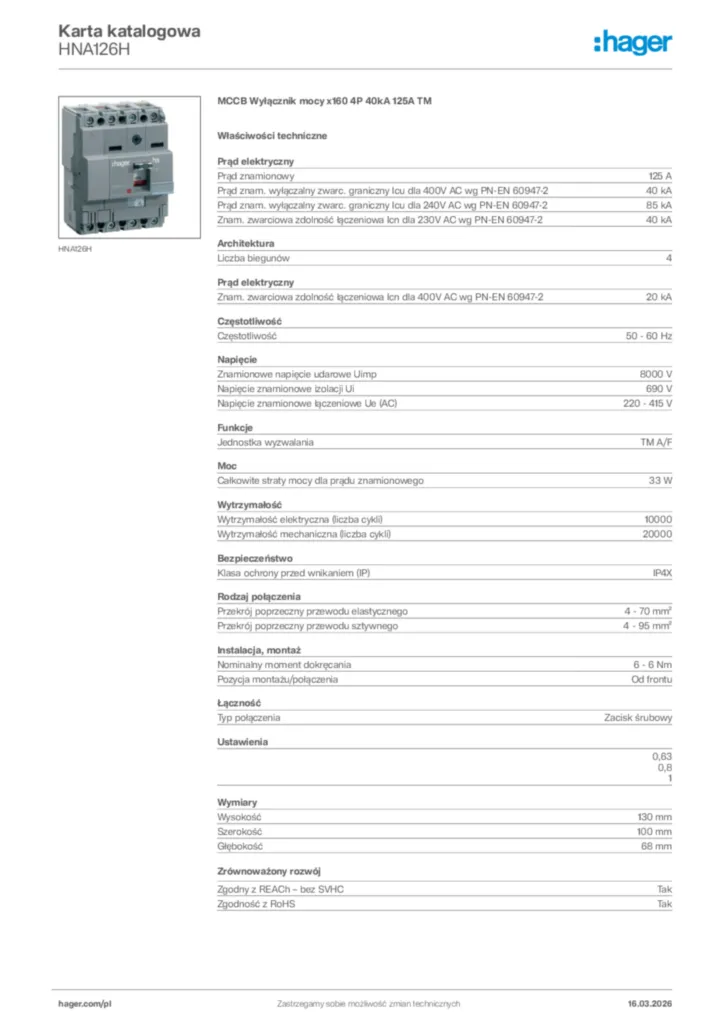

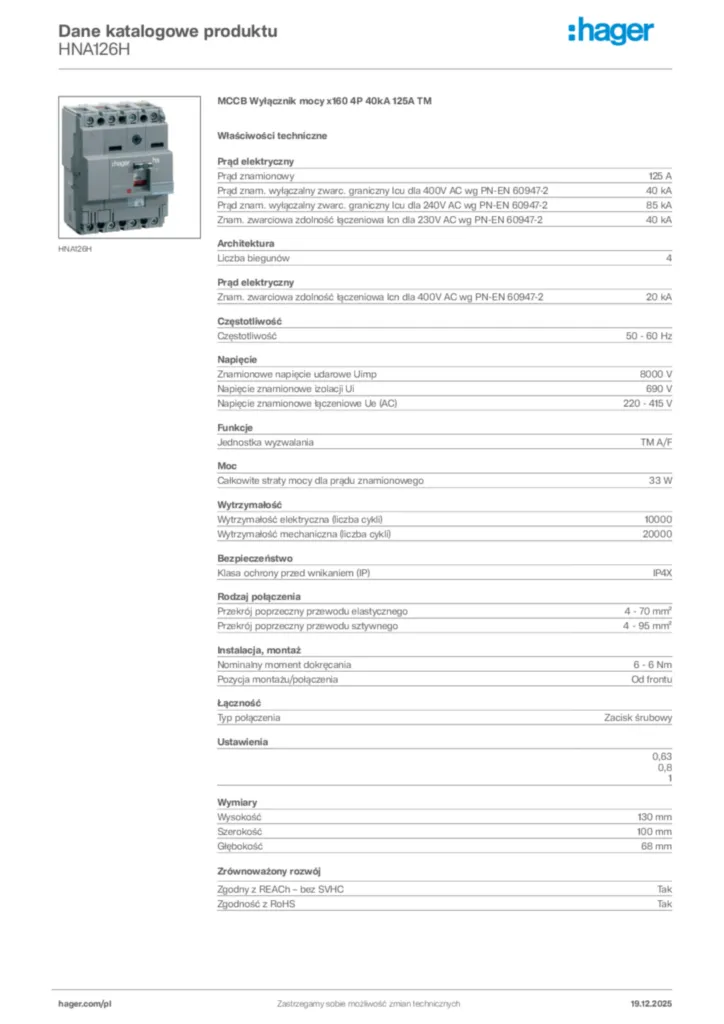

Hager Karta katalogowa HNA126H
