MCCB Wyłącznik mocy x160 4P 40kA 100A TM HNA101H
EAN
3250613130985
Liczba w opakowaniu
1 szt.
Grupa rabatowa
APA
Cena
3 625,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Blok różnicowoprądowy MCCB typ A-HI 2 dostępne produkty -
Wyzwalacz wzrostowy 5 dostępne produkty -
Wyzwalacz podnapięciowy 8 dostępne produkty -
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty -
Napędy ręczne bezposrednie 2 dostępne produkty -
Zobacz więcej 11 dostępne inne produkty
Uzupełnij swój system
-
HBA126H
MCCB Blok różnicowo-prądowy x160 4P 125A, regulowany
5392,00 zł / szt.* -
HBA128HMCCB Blok różnicowo-prądowy x160 4P 125A, bez regulacji
5040,00 zł / szt.*
-
HXA001H
MCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 24VDC
365,00 zł / szt.* -
HXA002HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 48VDC
311,00 zł / szt.* -
HXA003HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 100-120VAC
332,00 zł / szt.* -
HXA004HWyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 200-240VAC
365,00 zł / szt.* -
HXA005HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 380-450VAC
365,00 zł / szt.*
-
HXA011H
MCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 24VDC
491,00 zł / szt.* -
HXA013HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 100-120VAC
461,00 zł / szt.* -
HXA014HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 200-240VAC
537,00 zł / szt.* -
HXA015HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 380-450VAC
461,00 zł / szt.* -
HXA051HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 24VDC
523,00 zł / szt.* -
HXA053HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 110VAC
523,00 zł / szt.* -
HXA054HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 220-240VAC
527,00 zł / szt.* -
HXA055HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 380-415VAC
523,00 zł / szt.*
-
HXA021H
MCCB Styk pomocniczy x160-P160-x250-P250-x630-P630 1P 250VAC
336,00 zł / szt.* -
HXA024HMCCB Styk sygnalizacyjny x160-P160-x250-P250-x630-P630 1P 250VAC
385,00 zł / szt.*
-
HXA030H
MCCB Napęd obrotowy bezpośredni x160
268,00 zł / szt.* -
HXA031HMCCB Napęd obrotowy na drzwi x160
417,00 zł / szt.*
-
HXA039HMCCB Blokada dźwigni x160-P160-x250-P250-x630
179,00 zł / szt.*
-
HYA006HMCCB Zaciski klatkowe do przewodów Al x160 4P
208,00 zł / szt.* -
HYA013HMCCB Przedłużenie przyłączy szynowe proste x160 3P/4P
221,00 zł / szt.* -
HYA015HMCCB Przedłużenie przyłączy szynowe rozszerzone x160 4P
276,00 zł / szt.*
-
HYA019HMCCB Przegrody biegunów x160 3P/4P
68,50 zł / szt.*
-
HYA033HMCCB Adapter szyny TS35 x160 3P/4P
116,00 zł / szt.*
-
HYA035HMCCB Zestaw przyłączeniowy 3P/4P
111,00 zł / szt.*
-
HYA022HMCCB Osłona przedłużenia przyłączy prostych x160 4P
121,00 zł / szt.* -
HYA024HMCCB Osłona przedłużenia przyłączy rozszerzonych x160 4P
136,00 zł / szt.* -
HYA026HMCCB Osłona przyłączy tylnych x160 4P
114,00 zł / szt.* -
HYA028HMCCB Osłona przyłączy standardowych x160 4P
119,00 zł / szt.*

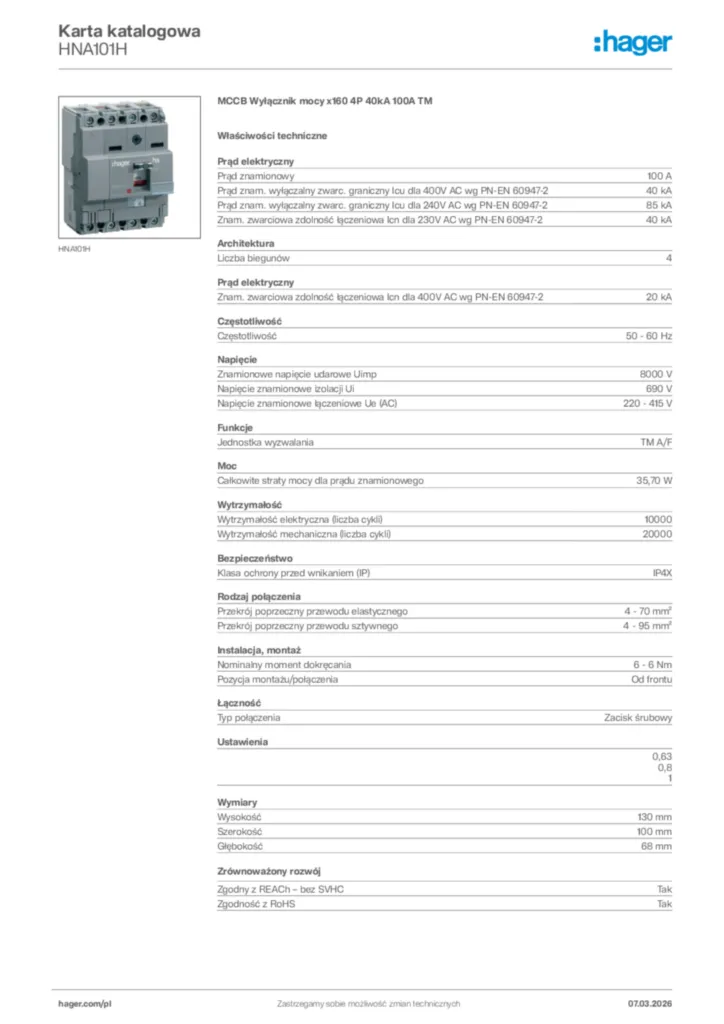

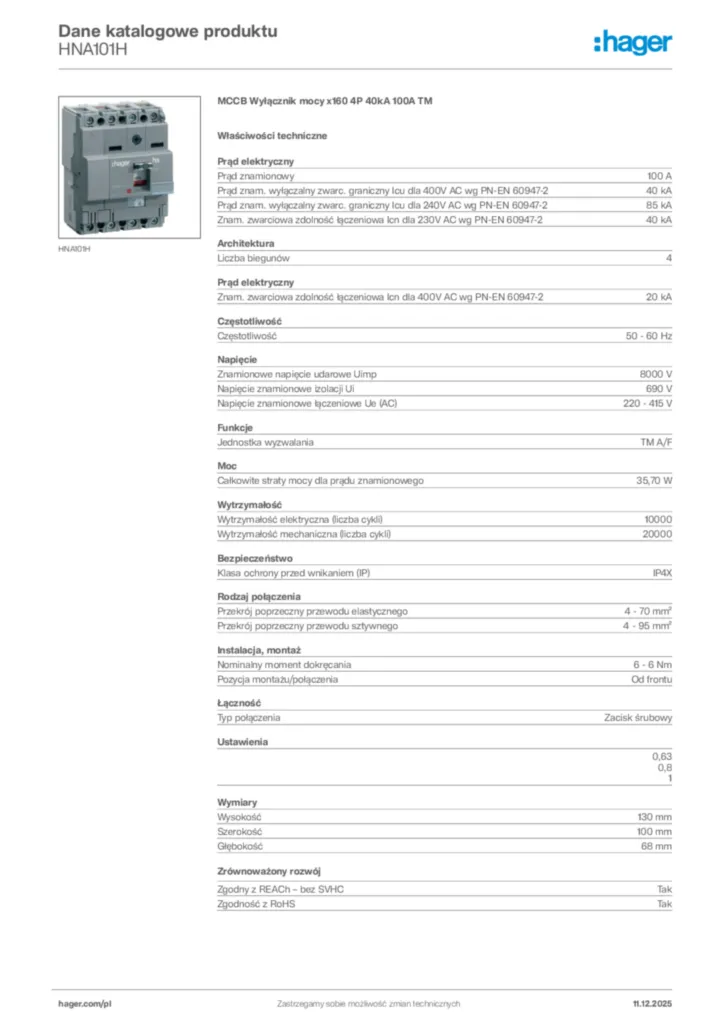

Specyfikacja techniczna
Prąd elektryczny
-
Prąd znamionowy100 A
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-240 kA
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-285 kA
-
Znam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 60947-240 kA
-
Znam. zwarciowa zdolność łączeniowa Icn dla 400V AC wg PN-EN 60947-220 kA
Architektura
-
Liczba biegunów4
Częstotliwość
-
Częstotliwość50 - 60 Hz
Napięcie
-
Znamionowe napięcie udarowe Uimp8000 V
-
Napięcie znamionowe izolacji Ui690 V
-
Napięcie znamionowe łączeniowe Ue (AC)220 - 415 V
Funkcje
-
Jednostka wyzwalaniaTM A/F
Moc
-
Całkowite straty mocy dla prądu znamionowego35,70 W
Wytrzymałość
-
Wytrzymałość elektryczna (liczba cykli)1000
-
Wytrzymałość mechaniczna (liczba cykli)4000
Bezpieczeństwo
-
Klasa ochrony przed wnikaniem (IP)IP4X
Rodzaj połączenia
-
Przekrój poprzeczny przewodu elastycznego4 - 70 mm²
-
Przekrój poprzeczny przewodu sztywnego4 - 95 mm²
Instalacja, montaż
-
Nominalny moment dokręcania6 - 6 Nm
-
Pozycja montażu/połączeniaOd frontu
Łączność
-
Typ połączeniaZacisk śrubowy
-
AT_ThermalProtectionKnobSetting0,63, 0,8, 1
Wymiary
-
Wysokość130 mm
-
Szerokość100 mm
-
Głębokość68 mm
Wartość dla środowiska
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej
Certyfikaty i dokumenty
Pobierz
-
Obraz produktu
-
Instrukcja montażu
Instrukcja montażu International 2021-06-07
PDF8,51 MB -
Dane techniczne - Deklaracja zgodności
Dane techniczne - Deklaracja zgodności en-GB 2025-03-20
PDF430,96 kB
Dane techniczne - Deklaracja zgodności en-GB 2025-03-20
PDF435,49 kB
Deklaracja zgodności UE
MCCB h3 Wyłączniki mocy, wielkość x160, In = 25 - 160 A
PDF188,07 kB
