HNA081H - Wyłącznik mocy x160 4P 40kA 80A
HNA081H - Wyłącznik mocy x160 4P 40kA 80A

Wyłącznik mocy x160 4P 40kA 80A HNA081H

EAN
3250613130978
Liczba w opakowaniu
1 szt.
Grupa rabatowa
APA
3015,00 zł
/ szt. *

Specyfikacja techniczna

Konstrukcja
  • Liczba biegunów chro­nio­nych
    4
  • Liczba biegunów
    4 P
  • Układ biegunów
    4P4D
  • Forma
    zgodnie z DIN EN 50173-1:2011-09
Funkcje
  • Urządzenie kompletne z jednostką zabez­pie­czającą
    Tak
  • Jednostka wyzwalania
    TM A/F
  • Zintegro­wana ochrona przed dozie­mie­niem
    Nie
Elementy sterujące i wskaź­niki
  • Zintegro­wany napęd silnikowy
    Nie
Charak­terystyka elek­tryczna
  • Napięcie znamio­nowe łącze­niowe Ue (AC)
    220 / 415 V
  • Często­tliwość
    50/60 Hz
Napięcie
  • Znamio­nowe napięcie izolacji Ui
    690 V
  • Znamio­nowe napięcie udarowe wytrzymywane Uimp
    8 kV
  • Z wyzwalaczem podna­pię­ciowym
    Nie
Prąd
  • Prąd znamio­nowy In
    80 A
  • Nastawa wyzwalcza termicz­nego
    0.63 / 0.8 / 1
  • Prąd znamio­nowy w temperaturze 10°C zgodnie z PN-EN 60947
    93.2 A
  • Prąd znamio­nowy w temperaturze 15°C zgodnie z PN-EN 60947
    91.6 A
  • Prąd znamio­nowy w temperaturze 20°C zgodnie z PN-EN 60947
    90.1 A
  • Prąd znamio­nowy w temperaturze 25°C zgodnie z PN-EN 60947
    88.5 A
  • Prąd znamio­nowy w temperaturze 30°C zgodnie z PN-EN 60947
    86.8 A
  • Prąd znamio­nowy w temperaturze 35°C zgodnie z PN-EN 60947
    85.2 A
  • Prąd znamio­nowy w temperaturze 40°C zgodnie z PN-EN 60947
    83.5 A
  • Prąd znamio­nowy w temperaturze 45°C zgodnie z PN-EN 60947
    81.7 A
  • Prąd znamio­nowy w temperaturze 50°C zgodnie z PN-EN 60947
    80 A
  • Prąd znamio­nowy w temperaturze 55°C zgodnie z PN-EN 60947
    78.1 A
  • Prąd znamio­nowy w temperaturze 60°C zgodnie z PN-EN 60947
    76.3 A
  • Prąd znamio­nowy w temperaturze 65°C zgodnie z PN-EN 60947
    74.4 A
  • Prąd znamio­nowy w temperaturze 70°C zgodnie z PN-EN 60947
    72.4 A
  • Prąd znamio­nowy wyłączalny zwar­ciowy graniczny Icu dla ETIM (PN-EN 60947-2)
    85 kA
  • Zdol­ność wyłączania 240V (NF EN 60947-2)
    85 kA
  • Zdol­ność wyłączania 400V (NF EN 60947-2)
    40 kA
  • Zdol­ność wyłączania 415V (NF EN 60947-2)
    40 kA
  • Zakres regulacji wyzwalacza termicz­nego
    50 / 63 / 80 A
  • Prąd znam. wyłączalny zwarc. graniczny Icu dla 380V AC wg PN-EN 60947-2
    40 kA
Wymiary
  • Głębo­kość produktu
    68 mm
  • Wyso­kość produktu
    130 mm
  • Szero­kość produktu
    100 mm
Często­tliwość
  • Często­tliwość (zakres do ETIM)
    50 do 60 Hz
Moc
  • Strata mocy na biegun dla 0,63*In
    4.2 W
  • Strata mocy na biegun dla 0,8*In
    6.6 W
  • Całko­wita strata mocy prze 0,63*In
    12.5 W
  • Całko­wita strata mocy prze 0,8*In
    19.9 W
  • Całko­wite straty mocy dla prądu znamio­nowego
    32.1 W
  • Straty mocy na biegun dla prądu znamio­nowego
    10.7 W
Wytrzyma­łość
  • Wytrzyma­łość elek­tryczna (liczba cykli)
    1000
  • Wytrzyma­łość mechaniczna (liczba cykli)
    4000
Instalacja / Montaż
  • Moment dokręca­jący
    6 Nm
  • Montaż na szynie TS z opcjonalnym adap­terem
    Nie
Podłączenie
  • Prze­krój prze­wodu elastycz­nego (linka) w zacisku
    4 / 70mm²
  • Prze­krój prze­wodu sztyw­nego (drut) w zacisku
    4 / 95mm²
  • Połączenie
    połączenie z przodu
Ustawienia
  • Zakres regulacji magnetycznej
    1000 A
Wypo­sażenie
  • Liczba dodat­ko­wych styków NC
    0
  • Liczba dodat­ko­wych styków NO
    0
  • Liczba dodat­ko­wych styków prze­łączających
    0
  • Opcjonalny napęd silnikowy
    Nie
  • Akcesoria dodat­kowe
    Tak
Norma
  • Norma
    IEC 60947-2
  • Dyrek­tywa euro­pejska WEEE
    dotyczy
Bezpie­czeń­stwo
  • Zgodny z REACH
    Tak
  • Zgodny z dyrek­tywą ROHS
    Tak
  • Wolne od halogenu
    Nie
Warunki użyt­ko­wania
  • Stopień zanie­czysz­czenia zgodnie z IEC 60664 / IEC 60947-2.
    3
Temperatura
  • Temperatura kalibracji
    50 °C

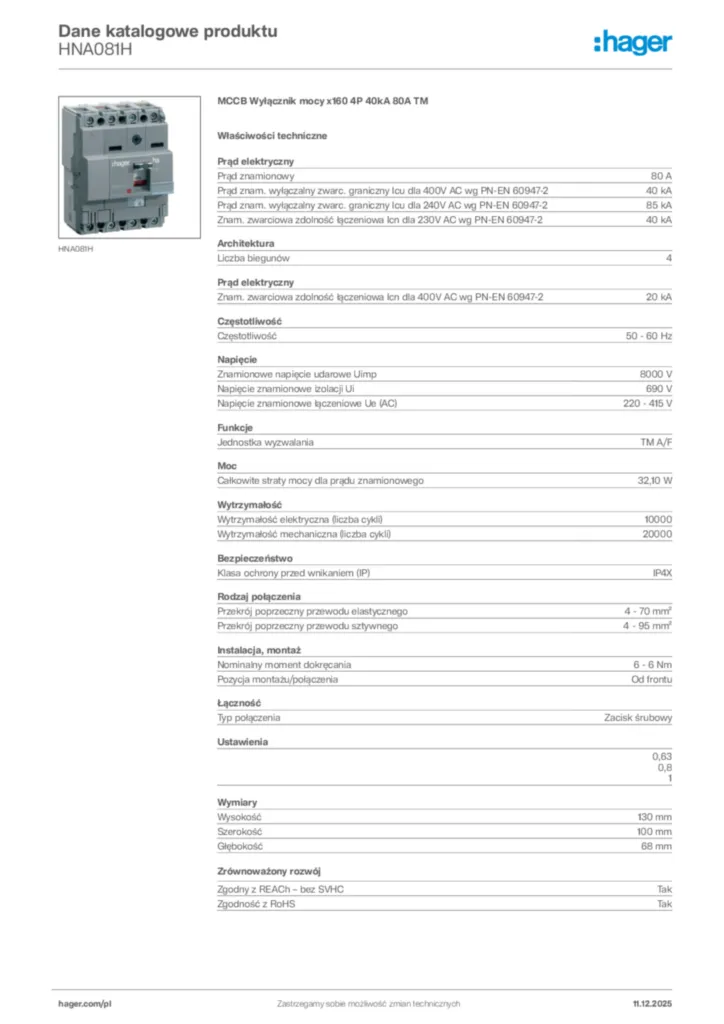

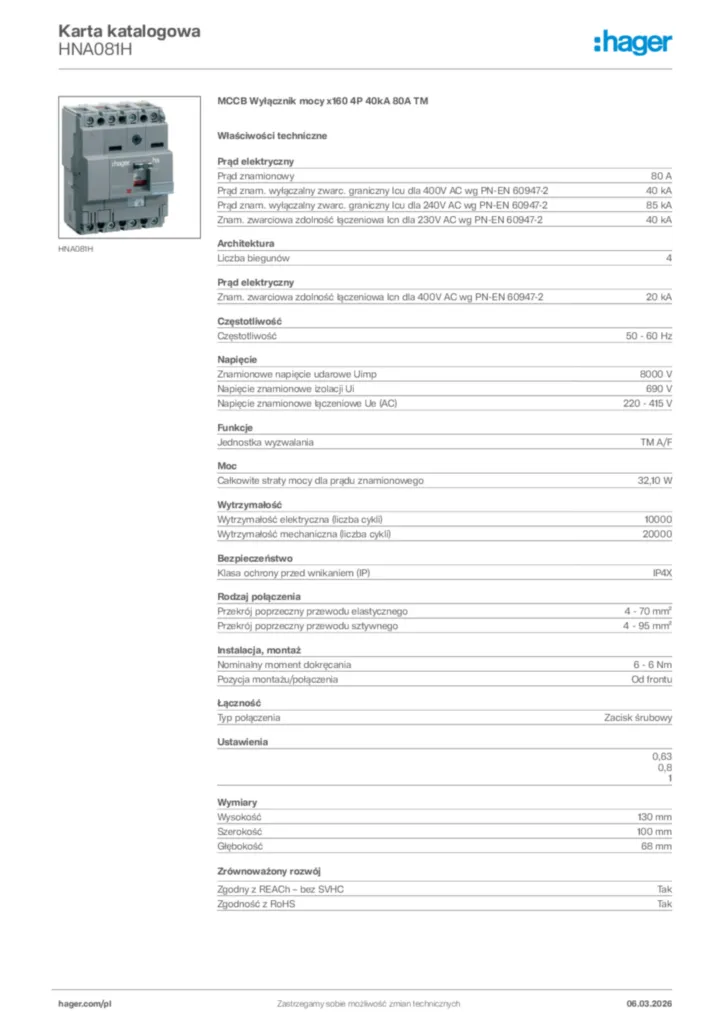

Pobierz
