  • HHA026H

MCCB Wyłącznik mocy x160 4P 25kA 25A TM

HHA026H

  • Główna aparatura łącze­niowa

MCCB Wyłącznik mocy x160 4P 25kA 25A TM HHA026H

EAN
3250613130879
Liczba w opakowaniu
1 szt.
Grupa rabatowa
APA
Cena
1637,00  zł
/ szt. *
1637,00  zł
/ szt. *

You have to log in with your myHager profile to see prices and to order.

Dodaj do listy
Dodaj do listy

Zaloguj się, aby utworzyć listę produktów

Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager

Utwórz konto Zaloguj się
  • Akcesoria
  • Specyfikacja techniczna
  • Wartość dla środowiska
  • Dokumentacja
  • Więcej produktów

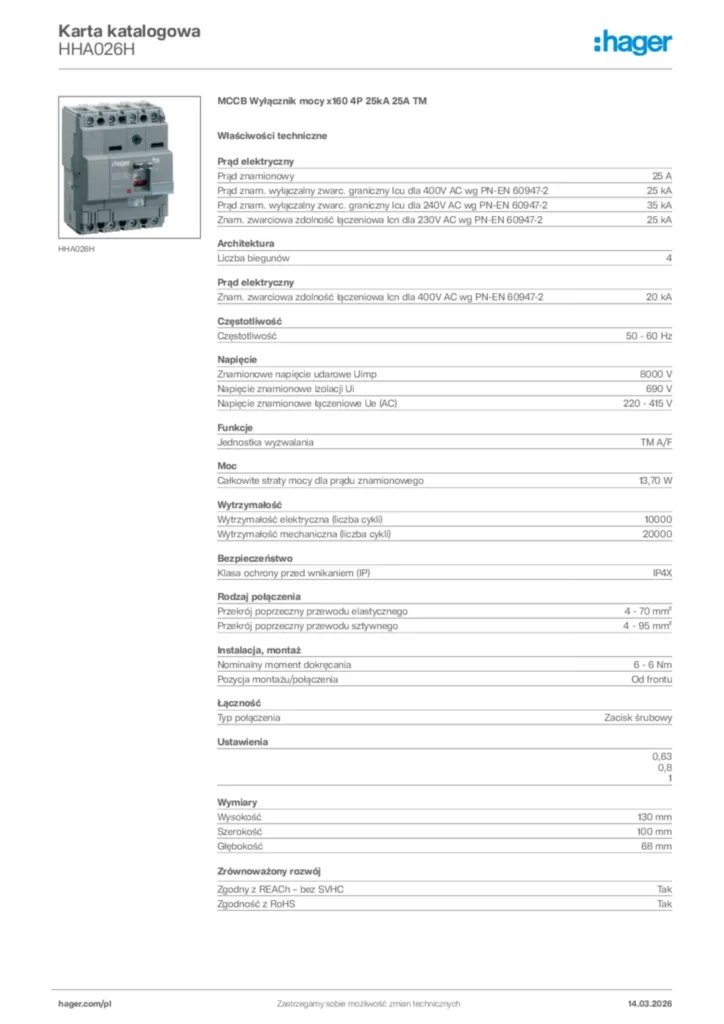

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria opcjonalne

  • Blok różnicowoprądowy MCCB typ A-HI 2 dostępne produkty
  • Wyzwalacz wzro­stowy 5 dostępne produkty
  • Wyzwalacz podna­pię­ciowy 8 dostępne produkty
  • Styki pomoc­nicze i sygna­lizacyjne 2 dostępne produkty
  • Napędy ręczne bezpo­srednie 2 dostępne produkty
  • Zobacz więcej 11 dostępne inne produkty

Uzupełnij swój system

  • Blok różnicowoprądowy MCCB typ A-HI
  • Wyzwalacz wzro­stowy
  • Wyzwalacz podna­pię­ciowy
  • Styki pomoc­nicze i sygna­lizacyjne
  • Napędy ręczne bezpo­srednie
  • Blokady i zamki
  • Przy­łącza
  • Sepa­racja faz
  • Adapter do montażu na szynie DIN
  • Prze­wody pomoc­nicze
  • Osłona przy­łączy
  • HBA126H

    MCCB Blok różnicowo-prądowy x160 4P 125A, regulowany
    5392,00  zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HBA128H

    MCCB Blok różnicowo-prądowy x160 4P 125A, bez regulacji
    5040,00  zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXA001H

    MCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 24VDC
    365,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXA002H

    MCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 48VDC
    311,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXA003H

    MCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 100-120VAC
    332,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXA004H

    Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 200-240VAC
    365,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXA005H

    MCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 380-450VAC
    365,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXA011H

    MCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 24VDC
    491,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXA013H

    MCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 100-120VAC
    461,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXA014H

    MCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 200-240VAC
    537,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXA015H

    MCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 380-450VAC
    461,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXA051H

    MCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 24VDC
    523,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXA053H

    MCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 110VAC
    523,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXA054H

    MCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 220-240VAC
    527,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXA055H

    MCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 380-415VAC
    523,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXA021H

    MCCB Styk pomocniczy x160-P160-x250-P250-x630-P630 1P 250VAC
    336,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXA024H

    MCCB Styk sygnalizacyjny x160-P160-x250-P250-x630-P630 1P 250VAC
    385,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXA030H

    MCCB Napęd obrotowy bezpośredni x160
    268,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXA031H

    MCCB Napęd obrotowy na drzwi x160
    417,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HXA039H

    MCCB Blokada dźwigni x160-P160-x250-P250-x630
    179,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HYA006H

    MCCB Zaciski klatkowe do przewodów Al x160 4P
    208,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HYA013H

    MCCB Przedłużenie przyłączy szynowe proste x160 3P/4P
    221,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HYA015H

    MCCB Przedłużenie przyłączy szynowe rozszerzone x160 4P
    276,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HYA019H

    MCCB Przegrody biegunów x160 3P/4P
    68,50 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HYA033H

    MCCB Adapter szyny TS35 x160 3P/4P
    116,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HYA035H

    MCCB Zestaw przyłączeniowy 3P/4P
    111,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HYA022H

    MCCB Osłona przedłużenia przyłączy prostych x160 4P
    121,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HYA024H

    MCCB Osłona przedłużenia przyłączy rozszerzonych x160 4P
    136,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HYA026H

    MCCB Osłona przyłączy tylnych x160 4P
    114,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • HYA028H

    MCCB Osłona przyłączy standardowych x160 4P
    119,00 zł  / szt.*
    Dodaj do listy
    Dodaj do listy

Specyfikacja techniczna

Prąd elek­tryczny
  • Prąd znamio­nowy
    25 A
  • Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2
    25 kA
  • Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-2
    35 kA
  • Znam. zwar­ciowa zdol­ność łącze­niowa Icn dla 230V AC wg PN-EN 60947-2
    25 kA
  • Znam. zwar­ciowa zdol­ność łącze­niowa Icn dla 400V AC wg PN-EN 60947-2
    20 kA
Archi­tek­tura
  • Liczba biegunów
    4
Często­tliwość
  • Często­tliwość
    50 - 60 Hz
Napięcie
  • Znamio­nowe napięcie udarowe Uimp
    8000 V
  • Napięcie znamio­nowe izolacji Ui
    690 V
  • Napięcie znamio­nowe łącze­niowe Ue (AC)
    220 - 415 V
Funkcje
  • Jednostka wyzwalania
    TM A/F
Moc
  • Całko­wite straty mocy dla prądu znamio­nowego
    13,70 W
Wytrzyma­łość
  • Wytrzyma­łość elek­tryczna (liczba cykli)
    1000
  • Wytrzyma­łość mechaniczna (liczba cykli)
    4000
Bezpie­czeń­stwo
  • Klasa ochrony przed wnika­niem (IP)
    IP4X
Rodzaj połączenia
  • Prze­krój poprzeczny prze­wodu elastycz­nego
    4 - 70 mm²
  • Prze­krój poprzeczny prze­wodu sztyw­nego
    4 - 95 mm²
Instalacja, montaż
  • Nomi­nalny moment dokręcania
    6 - 6 Nm
  • Pozycja montażu/po­łączenia
    Od frontu
Łącz­ność
  • Typ połączenia
    Zacisk śrubowy
Wymiary
  • Wyso­kość
    130 mm
  • Szero­kość
    100 mm
  • Głębo­kość
    68 mm

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak
Zgodność z REACH Tak

Certyfikaty i dokumenty

REACH declaration HHA026H (english)
PDF
103,10 kB
RoHS declaration HHA026H (english)
PDF
103,59 kB

Pobierz

  • Obraz produktu

    Zdjęcie HHA026H | Hager Polska

    Zdjęcie produktu HHA026H

  • Instrukcja montażu

    Zdjęcie Instrukcja montażu International 2021-06-07 | Hager Polska

    Instrukcja montażu International 2021-06-07

    PDF
    8,51 MB

  • Dane techniczne - Deklaracja zgodności

    Zdjęcie Declaration | Hager Polska

    Declaration

    Dane techniczne - Deklaracja zgodności International 2022-02-16

    PDF
    215,43 kB
    Zdjęcie Deklaracja zgodności UE | Hager Polska

    Deklaracja zgodności UE

    MCCB h3 Wyłączniki mocy, wielkość x160, In = 25 - 160 A

    PDF
    188,07 kB
