MCCB Wyłącznik mocy h3+ P160 3P 160A 70kA LSI HES160JC
EAN
3250613145668
Liczba w opakowaniu
1 szt.
Grupa rabatowa
APA
Cena
4 181,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Przewody komunikacyjne 2 dostępne produkty -
Wyzwalacz wzrostowy 5 dostępne produkty -
Wyzwalacz podnapięciowy 8 dostępne produkty -
Styki pomocnicze i sygnalizacyjne 5 dostępne produkty -
Blokady i zamki 5 dostępne produkty -
Zobacz więcej 20 dostępne inne produkty
Uzupełnij swój system
-
HTC130H
MCCB Adapter OAC/PTA do MCCB h3+ długość 1,20 m
109,00 zł / szt.* -
HTL010HMCCB Adapter h3+ MPI USB
888,00 zł / szt.*
-
HXA001H
MCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 24VDC
381,00 zł / szt.* -
HXA002HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 48VDC
324,00 zł / szt.* -
HXA003HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 100-120VAC
346,00 zł / szt.* -
HXA004HWyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 200-240VAC
381,00 zł / szt.* -
HXA005HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 380-450VAC
381,00 zł / szt.*
-
HXA011H
MCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 24VDC
513,00 zł / szt.* -
HXA013HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 100-120VAC
481,00 zł / szt.* -
HXA014HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 200-240VAC
561,00 zł / szt.* -
HXA015HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 380-450VAC
481,00 zł / szt.* -
HXA051HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 24VDC
546,00 zł / szt.* -
HXA053HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 110VAC
546,00 zł / szt.* -
HXA054HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 220-240VAC
550,00 zł / szt.* -
HXA055HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 380-415VAC
546,00 zł / szt.*
-
HXA021H
MCCB Styk pomocniczy x160-P160-x250-P250-x630-P630 1P 250VAC
351,00 zł / szt.* -
HXA024HMCCB Styk sygnalizacyjny x160-P160-x250-P250-x630-P630 1P 250VAC
402,00 zł / szt.* -
HXA027HMCCB Styk sygnalizacyjny AL x630/P630 prawostronny 250VAC 125VDC
299,00 zł / szt.* -
HXA028HMCCB Styk sygnalizacyjny AL x630/P630 prawostronny niskonapięciowy
299,00 zł / szt.* -
HYC250HMCCB Zacisk styków pomocniczych P250/h250
382,00 zł / szt.*
-
HXA039H
MCCB Blokada dźwigni x160-P160-x250-P250-x630
187,00 zł / szt.* -
HXB070HMCCB Linka do blokady mechanicznej 1m x250 / h250
235,00 zł / szt.* -
HXB071HMCCB Linka do blokady mechanicznej 1,5m x250 / h250
287,00 zł / szt.* -
HXS066HMCCB Mechanizm blokady P160
563,00 zł / szt.* -
HXS165HMCCB Zestaw sprzegłowy do blokowania jednoczesnego załączenia P160 3P
939,00 zł / szt.*
-
HXS030HMCCB Napęd obrotowy bezpośredni P160
251,00 zł / szt.*
-
HXS031HMCCB Napęd obrotowy montowany na drzwiach P160
524,00 zł / szt.*
-
HYA035HMCCB Zestaw przyłączeniowy 3P/4P
115,00 zł / szt.* -
HYC352HMCCB Zacisk styków pomocniczych 2 przewodowy P250/h250
267,00 zł / szt.* -
HYC353HMCCB Zacisk styków pomocniczych 3 przewodowy P250/h250
299,00 zł / szt.*
-
HYS001HMCCB Zaciski klatkowe P160 Cu/Al 3P 1x 10-95mm²
141,00 zł / szt.* -
HYS005HMCCB Zaciski klatkowe P160 Al 3P 1x35-120mm²
235,00 zł / szt.* -
HYS014HMCCB Rozszerzone przedłużenia przyłączy do zac. klatkowych P160 3P
182,00 zł / szt.* -
HYS131HMCCB Przyłącze tylne P160 3P 63-160A
214,00 zł / szt.*
-
HYS019HMCCB Przegrody pionowe przyłączy P160 3/4P
75,00 zł / szt.*
-
HYS033HMCCB Adapter do montażu na szynie TH35 P160 3P/4P
104,00 zł / szt.*
-
HYS200HMCCB Podstawa wtykowa P160 3P
680,00 zł / szt.* -
HYS300HMCCB Adapter wtykowy do P160 3P 63-160A
428,00 zł / szt.*
-
HYS256HMCCB Mechanizm zwalniający P160/P250
101,00 zł / szt.* -
HYS257HMCCB Cięgło SAFETY TRIP P160 UnimesH Combiway
220,00 zł / szt.*
-
HYS021HMCCB Osłony zacisków prostych P160 3P
184,00 zł / szt.* -
HYS023HMCCB Osłony zacisków rozstawnych P160 3P
187,00 zł / szt.* -
HYS025HMCCB Osłony przednie dla przyłączy tylnych i wtykowych P160 3P
178,00 zł / szt.* -
HYS050HMCCB Tylne płyty izolacyjne dla przyłaczy prostych P160 3P
169,00 zł / szt.* -
HYS052HMCCB Tylne płyty izolacyjne dla przyłaczy rozszerzonych P160 3P
169,00 zł / szt.*

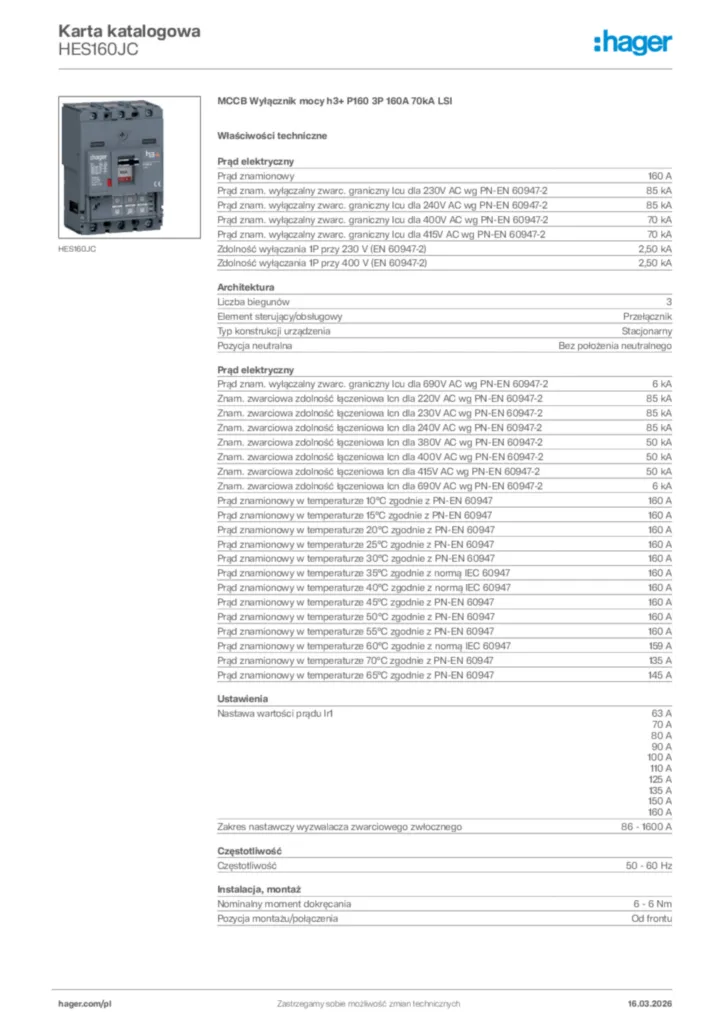

Specyfikacja techniczna
Prąd elektryczny
-
Prąd znamionowy160 A
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-285 kA
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-285 kA
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-270 kA
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 415V AC wg PN-EN 60947-270 kA
-
Zdolność wyłączania 1P przy 230 V (EN 60947-2)2,50 kA
-
Zdolność wyłączania 1P przy 400 V (EN 60947-2)2,50 kA
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 690V AC wg PN-EN 60947-26 kA
-
Znam. zwarciowa zdolność łączeniowa Icn dla 220V AC wg PN-EN 60947-285 kA
-
Znam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 60947-285 kA
-
Znam. zwarciowa zdolność łączeniowa Icn dla 240V AC wg PN-EN 60947-285 kA
-
Znam. zwarciowa zdolność łączeniowa Icn dla 380V AC wg PN-EN 60947-250 kA
-
Znam. zwarciowa zdolność łączeniowa Icn dla 400V AC wg PN-EN 60947-250 kA
-
Znam. zwarciowa zdolność łączeniowa Icn dla 415V AC wg PN-EN 60947-250 kA
-
Znam. zwarciowa zdolność łączeniowa Icn dla 690V AC wg PN-EN 60947-26 kA
-
Prąd znamionowy w temperaturze 10°C zgodnie z PN-EN 60947160 A
-
Prąd znamionowy w temperaturze 15°C zgodnie z PN-EN 60947160 A
-
Prąd znamionowy w temperaturze 20°C zgodnie z PN-EN 60947160 A
-
Prąd znamionowy w temperaturze 25°C zgodnie z PN-EN 60947160 A
-
Prąd znamionowy w temperaturze 30°C zgodnie z PN-EN 60947160 A
-
Prąd znamionowy w temperaturze 35°C zgodnie z normą IEC 60947160 A
-
Prąd znamionowy w temperaturze 40°C zgodnie z normą IEC 60947160 A
-
Prąd znamionowy w temperaturze 45°C zgodnie z PN-EN 60947160 A
-
Prąd znamionowy w temperaturze 50°C zgodnie z PN-EN 60947160 A
-
Prąd znamionowy w temperaturze 55°C zgodnie z PN-EN 60947160 A
-
Prąd znamionowy w temperaturze 60°C zgodnie z normą IEC 60947159 A
-
Prąd znamionowy w temperaturze 70°C zgodnie z PN-EN 60947135 A
-
Prąd znamionowy w temperaturze 65°C zgodnie z PN-EN 60947145 A
Architektura
-
Liczba biegunów3
-
Element sterujący/obsługowyPrzełącznik
-
Typ konstrukcji urządzeniaStacjonarny
-
Pozycja neutralnaBez położenia neutralnego
Ustawienia
-
Nastawa wartości prądu Ir163 A, 70 A, 80 A, 90 A, 100 A, 110 A, 125 A, 135 A, 150 A, 160 A
-
Zakres nastawczy wyzwalacza zwarciowego zwłocznego86 - 1600 A
Częstotliwość
-
Częstotliwość50 - 60 Hz
Instalacja, montaż
-
Nominalny moment dokręcania6 - 6 Nm
-
Pozycja montażu/połączeniaOd frontu
Napięcie
-
Znamionowe napięcie udarowe Uimp8000 V
-
Napięcie znamionowe izolacji Ui800 V
-
Napięcie znamionowe łączeniowe Ue (AC)220 - 690 V
Funkcje
-
Jednostka wyzwalaniaLSI
Moc
-
Całkowite straty mocy dla prądu znamionowego27 W
-
Straty mocy na biegun dla prądu znamionowego9 W
Wytrzymałość
-
Wytrzymałość elektryczna (liczba cykli)10000
-
Wytrzymałość mechaniczna (liczba cykli)40000
Sprzęt
-
Liczba styków pomocniczych przełącznych0
-
Liczba styków pomocniczych rozwiernych0
-
Liczba styków pomocniczych zwiernych0
Bezpieczeństwo
-
Klasa ochrony przed wnikaniem (IP)IP4X
Warunki użytkowania
-
Zakres temperatur pracy-25 - 70 °C
-
Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.3
Pokrywa, drzwi
-
Z mechanizmem ryglującymTak
Rodzaj połączenia
-
Przekrój poprzeczny przewodu elastycznego6 - 70 mm²
-
Przekrój poprzeczny przewodu sztywnego6 - 95 mm²
Kabel
-
Materiał kablaMiedź
Wymiary
-
Wysokość130 mm
-
Szerokość90 mm
-
Głębokość97 mm
Elementy sterujące i wskaźniki
-
Wbudowany napęd silnikowyNie
Kompatybilność
-
Pasuje do szyn DINNie
-
Kompatybilny z blokiem różnicowoprądowymNie
-
Nadaje się do szafy rozdzielczejTak
Zasilanie
-
Pozycja zasilaniaDwukierunkowy
Łączność
-
Typ połączeniaZacisk śrubowy
Zabezpieczenie elektryczne
-
Zabezpieczenie przeciążeniowe zwłoczne (ltd): opóźnienie (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Zabezpieczenie krótkozwłoczne (std): prąd (Isd)1,5, 2, 3, 4, 5, 6, 7, 8, 10
-
Zabezpieczenie krótkozwłoczne (std): czas opóźnienia (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Zabezpieczenie bezzwłoczne (li): współczynnik ustawienia zegara3, 4, 5, 6, 7, 8, 9, 10, 11
