Główna aparatura łączeniowa

MCCB Wyłącznik mocy h3+ P160 3P 40A 70kA LSnI HES040GC

Name: HES040GC
Brand: Hager
SKU: HES040GC20
Price: 2687 PLN

EAN

3250613145576

Liczba w opakowaniu

1 szt.

Grupa rabatowa

APA

Cena

2687,00 zł

/ szt. *

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

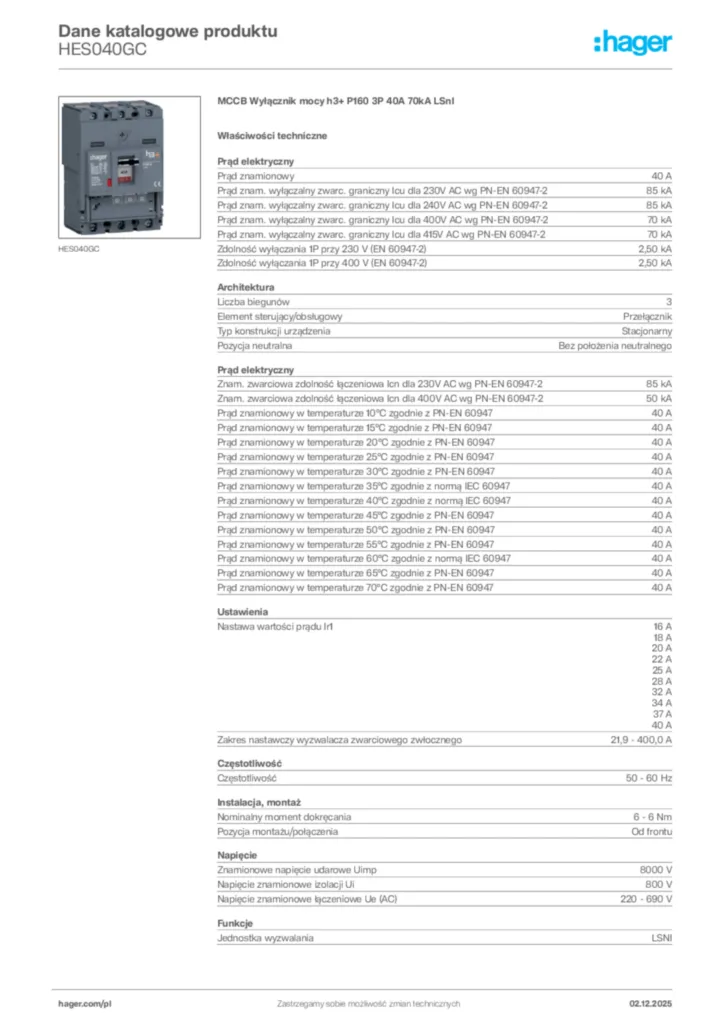

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria opcjonalne

Przewody komunikacyjne 2 dostępne produkty
Wyzwalacz wzrostowy 5 dostępne produkty
Wyzwalacz podnapięciowy 8 dostępne produkty
Styki pomocnicze i sygnalizacyjne 5 dostępne produkty
Blokady i zamki 5 dostępne produkty
Zobacz więcej 20 dostępne inne produkty

Specyfikacja techniczna

Prąd znamionowy

40 A
Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-2

85 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-2

85 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

70 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 415V AC wg PN-EN 60947-2

70 kA
Zdolność wyłączania 1P przy 230 V (EN 60947-2)

2,50 kA
Zdolność wyłączania 1P przy 400 V (EN 60947-2)

2,50 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 60947-2

85 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 400V AC wg PN-EN 60947-2

50 kA
Prąd znamionowy w temperaturze 10°C zgodnie z PN-EN 60947

40 A
Prąd znamionowy w temperaturze 15°C zgodnie z PN-EN 60947

40 A
Prąd znamionowy w temperaturze 20°C zgodnie z PN-EN 60947

40 A
Prąd znamionowy w temperaturze 25°C zgodnie z PN-EN 60947

40 A
Prąd znamionowy w temperaturze 30°C zgodnie z PN-EN 60947

40 A
Prąd znamionowy w temperaturze 35°C zgodnie z normą IEC 60947

40 A
Prąd znamionowy w temperaturze 40°C zgodnie z normą IEC 60947

40 A
Prąd znamionowy w temperaturze 45°C zgodnie z PN-EN 60947

40 A
Prąd znamionowy w temperaturze 50°C zgodnie z PN-EN 60947

40 A
Prąd znamionowy w temperaturze 55°C zgodnie z PN-EN 60947

40 A
Prąd znamionowy w temperaturze 60°C zgodnie z normą IEC 60947

40 A
Prąd znamionowy w temperaturze 65°C zgodnie z PN-EN 60947

40 A

Liczba biegunów

3
Element sterujący/obsługowy

Przełącznik
Typ konstrukcji urządzenia

Stacjonarny
Pozycja neutralna

Bez położenia neutralnego

Nastawa wartości prądu Ir1

16 A, 18 A, 20 A, 22 A, 25 A, 28 A, 32 A, 34 A, 37 A, 40 A
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

21,9 - 400,0 A

Częstotliwość

50 - 60 Hz

Nominalny moment dokręcania

6 - 6 Nm
Pozycja montażu/połączenia

Od frontu

Znamionowe napięcie udarowe Uimp

8000 V
Napięcie znamionowe izolacji Ui

800 V
Napięcie znamionowe łączeniowe Ue (AC)

220 - 690 V

Jednostka wyzwalania

LSNI

Całkowite straty mocy dla prądu znamionowego

1,68 W
Straty mocy na biegun dla prądu znamionowego

0,56 W

Wytrzymałość elektryczna (liczba cykli)

10000
Wytrzymałość mechaniczna (liczba cykli)

40000

Liczba styków pomocniczych przełącznych

0
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych zwiernych

0

Klasa ochrony przed wnikaniem (IP)

IP4X

Zakres temperatur pracy

-25 - 70 °C

Przekrój poprzeczny przewodu elastycznego

6 - 70 mm²
Przekrój poprzeczny przewodu sztywnego

6 - 95 mm²

Materiał kabla

Miedź

Wysokość

130 mm
Szerokość

90 mm
Głębokość

97 mm

Wbudowany napęd silnikowy

Nie

Pasuje do szyn DIN

Nie
Kompatybilny z blokiem różnicowoprądowym

Nie
Nadaje się do szafy rozdzielczej

Tak

Pozycja zasilania

Dwukierunkowy

Zabezpieczenie przeciążeniowe zwłoczne (ltd): opóźnienie (tr)

5 s
Zabezpieczenie krótkozwłoczne (std): prąd (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Zabezpieczenie krótkozwłoczne (std): czas opóźnienia (tsd)

100 ms
Zabezpieczenie bezzwłoczne (li): współczynnik ustawienia zegara

15

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak
