Scaricatore di sovratensione 4P atto a proteggere le installazioni residenziali e terziarie da sovratensioni transitorie indirette. Il prodotto è un SPD di tipo 2, per impianti TN-S o TT, avente corrente massima di scarica (Imax) pari a 20 kA e corrente nominale di scarica (In) pari a 40 kA. Il livello di tensione Up è pari a 1,50 kV e possiede un ingombro di 4 moduli DIN.

EAN

3250615515582

Marca

Hager

Confezione

1 pezzo

SPD - Limitatori di sovratensione

SPD 4P T2 TNS/TT 40kA SPB440D

Name: SPB440D
Brand: Hager
SKU: SPB440D
Price: 329.78 EUR

Prezzo

329,78 €

/ pezzo *

Trova un distributore

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

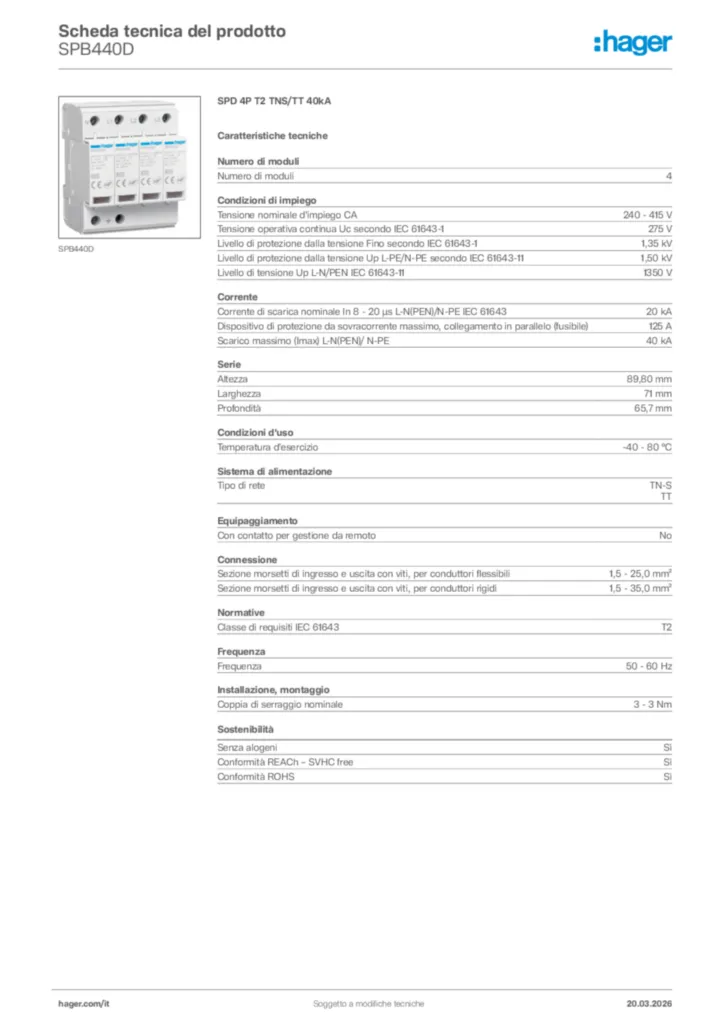

Scarica la scheda tecnica

Completa il tuo sistema

Accessori di protezione contro le sovratensioni per sistemi di alimentazione 2 accessori disponibili

Proprietà tecniche

Numero di moduli

4

AT_MaxDischargeCurrentImax

40 kA
AT_SuitableIndoorUsage

SÌ

Tensione nominale d'impiego CA

240 - 415 V
Tensione operativa continua Uc secondo IEC 61643-1

275 V
Livello di protezione dalla tensione Fino secondo IEC 61643-1

1,35 kV
Livello di protezione dalla tensione Up L-PE/N-PE secondo IEC 61643-11

1,6 kV
Livello di protezione dalla tensione Up N-PE IEC 61643-11

1500 V
Livello di tensione Up L-N/PEN IEC 61643-11

1350 V
Categoria di sovratensione secondo IEC 60947-1

3

Corrente di scarica nominale In 8 - 20 µs L-N(PEN)/N-PE IEC 61643

20 kA
Dispositivo di protezione da sovracorrente massimo, collegamento in parallelo (fusibile)

125 A
Dispositivo di protezione da sovracorrente massimo, collegamento in serie (fusibile)

80 A
Scarico massimo (Imax) L-N(PEN)/ N-PE

40 kA
Corrente di interruzione seguente

0,1 kA

Altezza

89,80 mm
Larghezza

71 mm
Profondità

65,7 mm
Lunghezza stringa di isolamento

16 mm

Classe di protezione dall'ingresso (IP)

IP20

Temperatura d’esercizio

-40 - 80 °C
Protezione dall'umidità dell'aria

5 - 95%
Temperatura di magazzino/trasporto

-40 - 80 °C
Grado di inquinam./IEC 60664/IEC 60947-2

2
Max. altitudine

2000 m

Colore prodotto

Grigio chiaro
Codice RAL

7035
Materiale

Poliammide (PA), Poliestere

Tipo di rete

TN-S, TT
Rete TN

No
Sistema TN-C

No
Rete DC

No
Rete IT

No
Rete TT

SÌ
Sistema TN-CS

No
Sistema TN-S

SÌ

Con contatto per gestione da remoto

No
Corrente di carico nominale Il

80 A

Sezione morsetti di ingresso e uscita con viti, per cavi flessibili

1,5 - 25,0 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi rigidi

1,5 - 35,0 mm²
Sezione conduttore flessibile

1.5 - 25 mm²
Sezione conduttore rigido

1.5 - 35 mm²

Classe di requisiti IEC 61643

T2

Frequenza

50 - 60 Hz

Coppia di serraggio nominale

3 - 4,5 Nm

Numero di poli

3P+N
Posizione del neutro

Sinistra

Con fusibile di protezione integrato

No

Tipo di montaggio/installazione

Guida DIN
Tipo di connessione

Raccordo a vite

Con spia luminosa

SÌ

Adatto per configurazione di sistema supplementare

No

Caratteristiche del fusibile

gG

Numero di moduli da 17,5 mm

8

Tipo di filtro prodotto

Scaricatore di sovratensione (SPD)

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì

Conformità REACH – SVHC free Sì

Senza alogeni Sì
