Scaricatore di sovratensione 2P atto a proteggere le installazioni residenziali e terziarie da sovratensioni transitorie indirette. Il prodotto è un SPD di tipo 2, per impianti TN-S o TT, avente corrente massima di scarica (Imax) pari a 15 kA e corrente nominale di scarica (In) pari a 5 kA. Il livello di tensione Up è pari a 1,60 kV ed un ingombro di 2 moduli DIN.

EAN

3250615515452

Marca

Hager

Confezione

1 pezzo

SPD - Limitatori di sovratensione

SPD 2P T2 TNS/TT 15kA SPB215D

Name: SPB215D
Brand: Hager
SKU: SPB215D
Price: 186.11 EUR

Prezzo

186,11 €

/ pezzo *

Trova un distributore

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

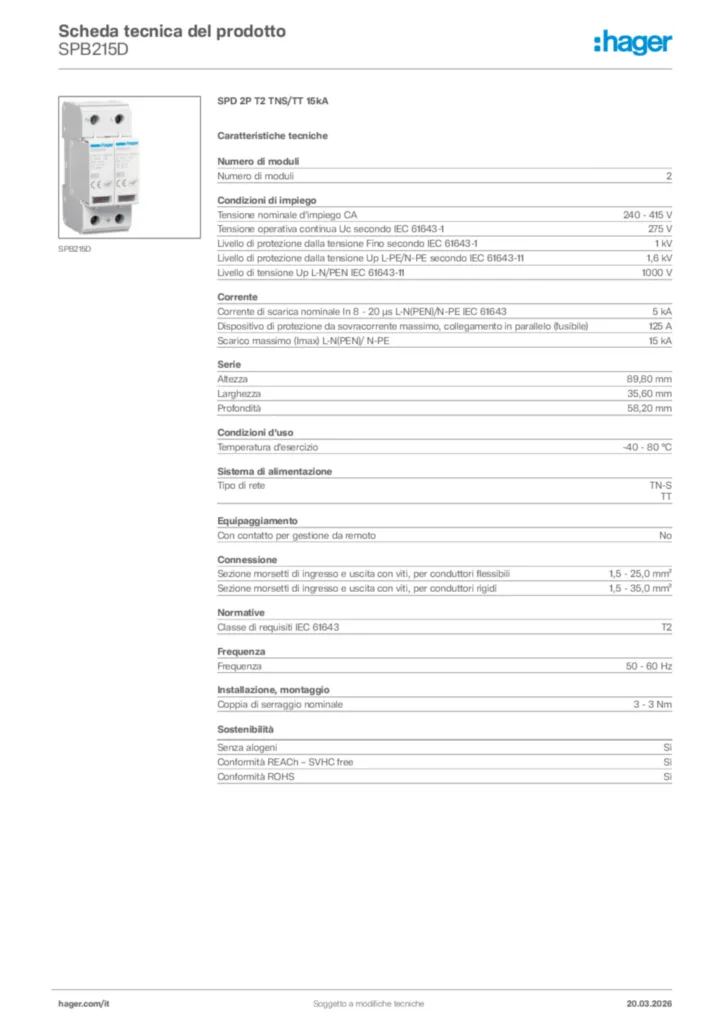

Scarica la scheda tecnica

Completa il tuo sistema

Accessori di protezione contro le sovratensioni per sistemi di alimentazione 2 accessori disponibili

Proprietà tecniche

Numero di moduli

2

Tensione nominale d'impiego CA

240 - 415 V
Tensione operativa continua Uc secondo IEC 61643-1

275 V
Livello di protezione dalla tensione Fino secondo IEC 61643-1

1 kV
Livello di protezione dalla tensione Up N-PE IEC 61643-11

1500 V
Livello di protezione a tensione Up L-N (PEN)

1 kV
Livello di protezione a tensione Up L-PE

1,6 kV
Categoria di sovratensione secondo IEC 60947-1

3
Tensione nominale

240 - 415 V AC ± 10%

Dispositivo di protezione da sovracorrente massimo, collegamento in parallelo (fusibile)

125 A
Dispositivo di protezione da sovracorrente massimo, collegamento in serie (fusibile)

80 A
Corrente di scarica massima (Imax)

15 kA
Corrente di scarica nominale

5 kA
Corrente di interruzione seguente

0,1 kA
Corrente residua Ipe

< 5 μA

Altezza

89,80 mm
Larghezza

35,60 mm
Profondità

58,20 mm
Lunghezza stringa di isolamento

16 mm

Classe di protezione dall'ingresso (IP)

IP20
Classe protezione

Isolamento classe II
Comportamento TOV presso UT (N-PE)

1200 V AC (200 ms / withstand mode)
Modalità di protezione

L-N, L-PE, N-PE
Fattore k di intervento

1,6
Comportamento TOV presso UT (L-N)

350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)

Temperatura d’esercizio

-40 - 80 °C
Protezione dall'umidità dell'aria

5 - 95%
Temperatura di magazzino/trasporto

-40 - 80 °C
Grado di inquinam./IEC 60664/IEC 60947-2

2
Max. altitudine

2000 m

Colore prodotto

Grigio chiaro
Codice RAL

7035
Materiale

Poliammide (PA), Poliestere

Tipo di rete

TN-S, TT
Rete TN

No
Sistema TN-C

No
Rete DC

No
Rete IT

No
Rete TT

SÌ
Sistema TN-CS

No
Sistema TN-S

SÌ

Con contatto per gestione da remoto

No
Corrente di carico nominale Il

80 A

Sezione morsetti di ingresso e uscita con viti, per cavi flessibili

1,5 - 25,0 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi rigidi

1,5 - 35,0 mm²
Sezione conduttore flessibile

1.5 - 25 mm²
Sezione conduttore rigido

1.5 - 35 mm²
Tipo di connettore

Morsetto Fast-on
Numero di connessioni

1

Classe di requisiti IEC 61643

T2

Frequenza

50 - 60 Hz

Coppia di serraggio nominale

3 - 4,5 Nm
Adatto per l'impiego in ambienti interni

SÌ

Numero di poli

1P+N
Posizione del neutro

Sinistra

Con fusibile di protezione integrato

No

Tipo di montaggio/installazione

Guida DIN
Tipo di connessione

Raccordo a vite

Con spia luminosa

SÌ

Adatto per configurazione di sistema supplementare

No

Caratteristiche del fusibile

gG

Numero di moduli da 17,5 mm

4

Tipo di filtro prodotto

Scaricatore di sovratensione (SPD)

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì

Conformità REACH – SVHC free Sì

Senza alogeni Sì
