Deviatore 1-2 con comune in alto per il controllo di circuiti elettrici. L'unità occupa un solo modulo DIN, rendendola ideale per quadri elettrici dove lo spazio è limitato. È progettata per gestire correnti fino a 25 A ed è adatta per una vasta gamma di applicazioni, dall'uso domestico a quello industriale leggero.
Il dispositivo è configurato con un polo e un sistema a doppio contatto: un contatto normalmente aperto (1 NA) e uno normalmente chiuso (1 NC).

EAN

3250615510761

Marca

Hager

Confezione

12 Pezzi

Commutatori rotativi modulari

Deviatore 1-2 1 polo 1 NA + 1 NC 25 A 1 modulo DIN comune in alto SFH125

Name: SFH125
Brand: Hager
SKU: SFH125
Price: 23.26 EUR

Prezzo

23,26 €

/ pezzo *

Trova un distributore

Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

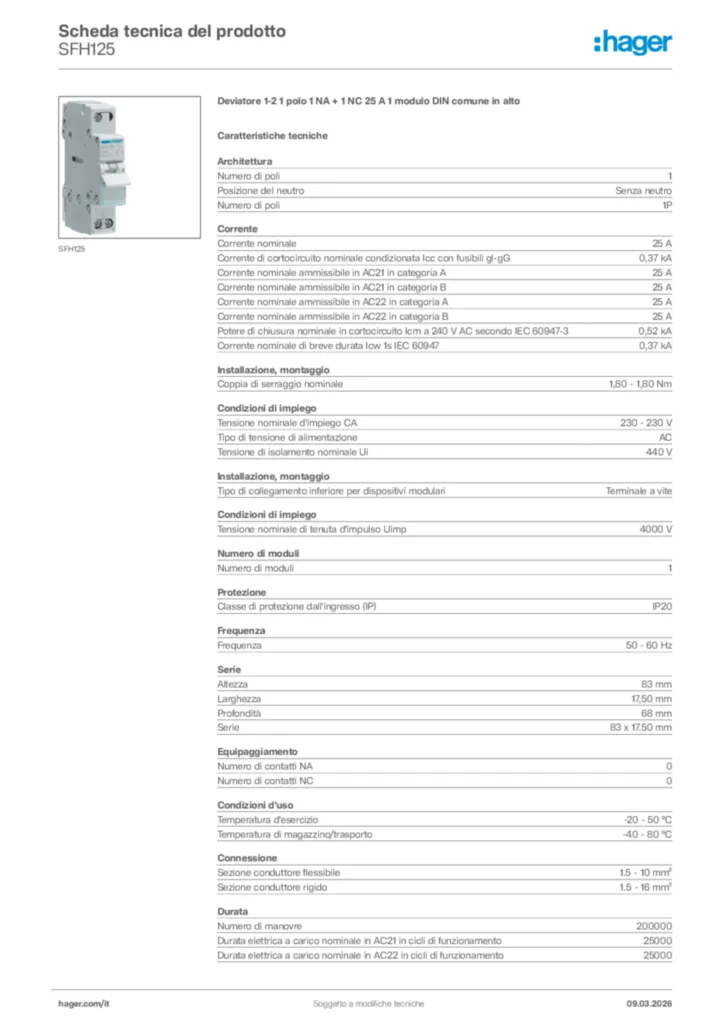

Scarica la scheda tecnica

Proprietà tecniche

Numero di poli

1
Elemento di controllo/comando

Commutatore
Numero di poli

1P

Corrente nominale

25 A
Corrente di cortocircuito nominale condizionata Icc con fusibili gl-gG

0,37 kA
Corrente nominale ammissibile in AC21 in categoria A

25 A
Corrente nominale ammissibile in AC21 in categoria B

25 A
Corrente nominale ammissibile in AC22 in categoria A

25 A
Corrente nominale ammissibile in AC22 in categoria B

25 A
Potere di chiusura nominale in cortocircuito Icm a 240 V AC secondo IEC 60947-3

0,52 kA
Corrente nominale di breve durata Icw 1s IEC 60947

0,37 kA

Tensione nominale d'impiego CA

230 - 230 V
‌Tipo di tensione di alimentazione

AC
Tensione di isolamento nominale Ui

440 V
Tensione nominale di tenuta d'impulso Uimp

4000 V

Coppia di serraggio nominale

1,80 - 1,80 Nm
Tipo di collegamento inferiore per dispositivi modulari

Terminale a vite

Numero di moduli

1

Classe di protezione dall'ingresso (IP)

IP20

Frequenza

50 - 60 Hz

Altezza

83 mm
Larghezza

17,50 mm
Profondità

68 mm

Numero di contatti NA

0
Numero di contatti NC

0

Temperatura d’esercizio

-20 - 50 °C
Temperatura di magazzino/trasporto

-40 - 80 °C

Sezione conduttore flessibile

1.5 - 10 mm²
Sezione conduttore rigido

1.5 - 16 mm²

Numero di manovre

200000
Durata elettrica a carico nominale in AC21 in cicli di funzionamento

25000
Durata elettrica a carico nominale in AC22 in cicli di funzionamento

25000

Potenza dissipata totale

0,90 W
Potenza dissipata per polo In

0,90 W

Allineamento inferiore per dispositivi modulari

Terminali divaricati
Allineamento superiore per dispositivi modulari

Terminali divaricati

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì

Conformità REACH – SVHC free Sì
