Interruttore Di Manovra - Sezionatore 4 Poli 16 A 400 V Ac 2 M. Din SBN416
EAN
3250615510075
Marca
Hager
Confezione
6 Pezzi
Prezzo
35,91 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Contatto ausiliario 1 accessori disponibili -
Funzioni di blocco ed interblocco 1 accessori disponibili
Completa il tuo sistema
-
ESC080
Contatto Ausiliario 1 Na + 1 Nc 240 V Ac 6 A 0.5 M. Din
34,81 € / pezzo*
-
MZN175
Mostrina Di Blocco
17,00 € / pezzo*
Proprietà tecniche
Architettura
-
Numero di poli4
-
Posizione del neutroSenza neutro
-
Numero di poli4P
Corrente
-
Corrente nominale16 A
-
Potere d'interruzione a 400 V in AC23A338 A
-
Corrente di cortocircuito nominale condizionata Icc con fusibili gl-gG0,24 kA
-
Corrente nominale ammissibile in AC21 in categoria A16 A
-
Corrente nominale ammissibile in AC21 in categoria B16 A
-
Corrente nominale ammissibile in AC22 in categoria A16 A
-
Corrente nominale ammissibile in AC22 in categoria B16 A
-
Corrente nominale ammissibile in AC23 in categoria A10 A
-
Corrente nominale ammissibile in AC23 in categoria B10 A
-
Potere di interruzione nominale in cortocircuito Icm fino a 415 V AC secondo IEC60947-30,33 kA
-
Corrente nominale di breve durata lcw 1s IEC609470,24 kA
Condizioni di impiego
-
Tensione nominale d'impiego CA400 - 400 V
-
Tipo di tensione di alimentazioneAC
-
Tensione di isolamento nominale Ui440 V
-
Tensione nominale di tenuta d'impulso Uimp4000 V
Installazione, montaggio
-
Coppia di serraggio nominale1,80 - 1,80 Nm
-
Tipo di collegamento inferiore per dispositivi modulariTerminale a vite
Numero di moduli
-
Numero di moduli2
Protezione
-
Grado di protezione IPIP20
Frequenza
-
Frequenza50 - 60 Hz
Serie
-
Altezza83 mm
-
Larghezza35 mm
-
Profondità68 mm
Equipaggiamento
-
Numero di contatti NA4
-
Numero di contatti NC0
Condizioni d'uso
-
Temperatura d’esercizio-20 - 70 °C
-
Temperatura di magazzino/trasporto-40 - 80 °C
Connessione
-
Sezione conduttore flessibile1.5 - 10 mm²
-
Sezione conduttore rigido1.5 - 16 mm²
Durata
-
Numero di manovre200000
-
Durata elettrica a carico nominale in AC21 in cicli di funzionamento25000
-
Durata elettrica a carico nominale in AC22 in cicli di funzionamento25000
Potenza
-
Potenza dissipata totale1,60 W
-
Potenza dissipata per polo In0,40 W
Connettività
-
Allineamento inferiore per dispositivi modulariTerminali divaricati
-
Allineamento superiore per dispositivi modulariTerminali divaricati
Documenti
-
Immagine prodotto
-

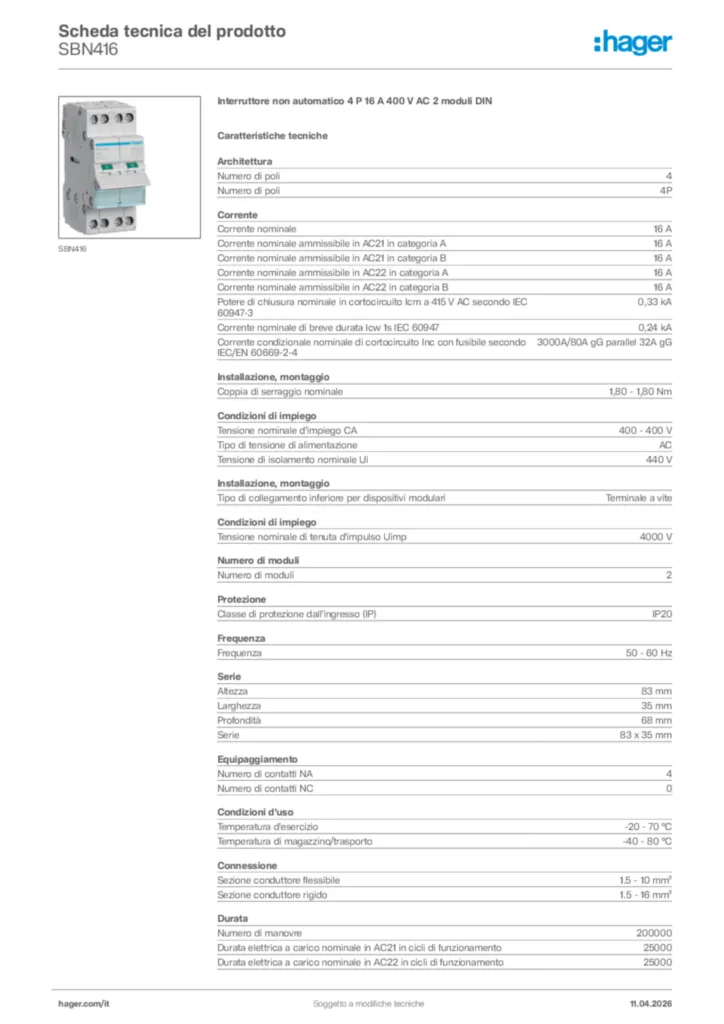

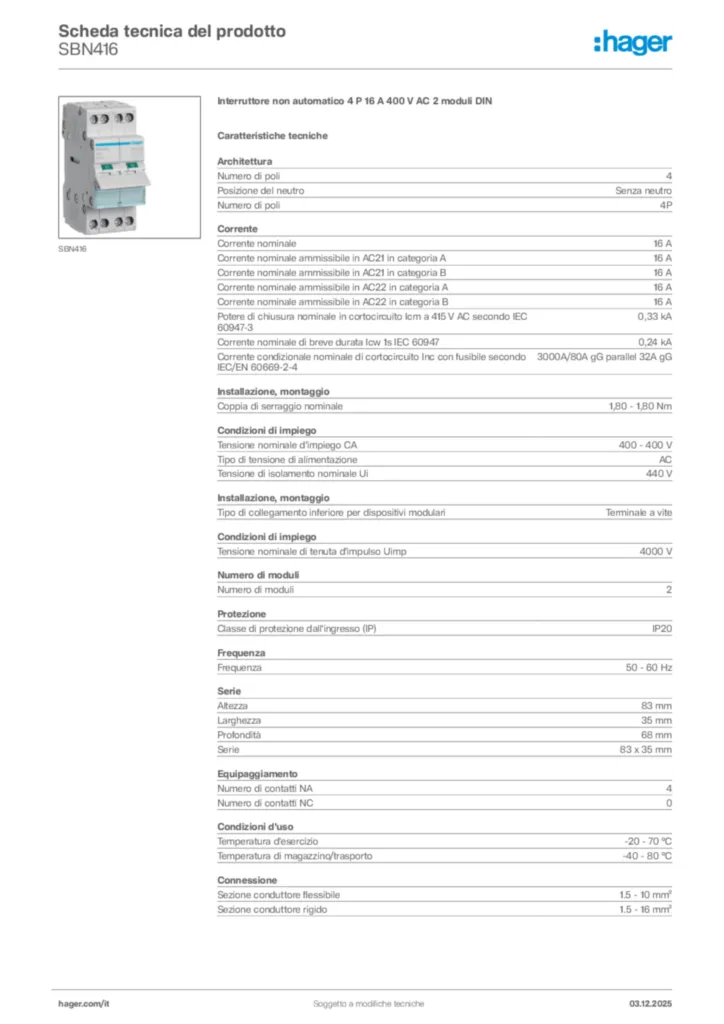

Appendice tecnica (singolo prodotto)
