Interruttore non automatico 3P con una corrente nominale di 80 A e una tensione nominale di 400 V AC. La sua funzione è quella di sezionare un circuito manualmente, senza la protezione da sovracorrente tipica dei dispositivi automatici come gli interruttori magnetotermici. Il suo ingombro di 3 moduli DIN, lo rende compatibile per l'installazione su barre DIN all'interno di quadri elettrici.

EAN

3250615510266

Marca

Hager

Confezione

4 Pezzi

Interruttore non automatico 3 P 80 A 400 V AC 3 moduli DIN SBN380

Name: SBN380
Brand: Hager
SKU: SBN38030

Prodotto fuori produzione: contattare il proprio grossista di materiale elettrico per la disponibilità

Prodotti successivi:

SBN399

Prodotti simili:

SBN390

Accessori
Proprietà tecniche
Valore ambientale
Documenti

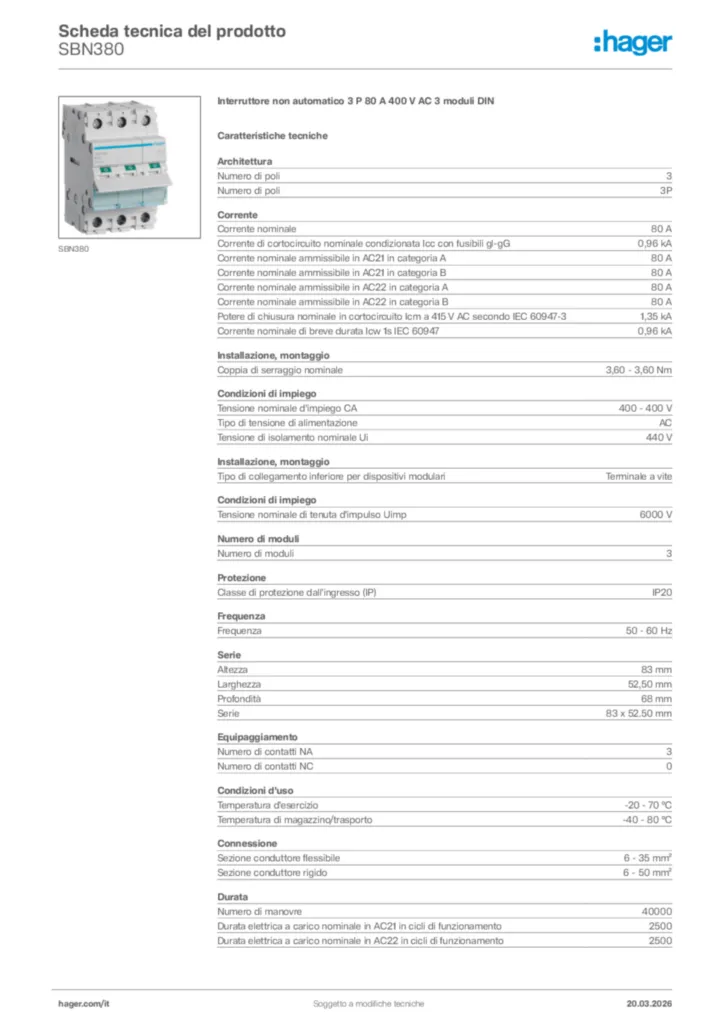

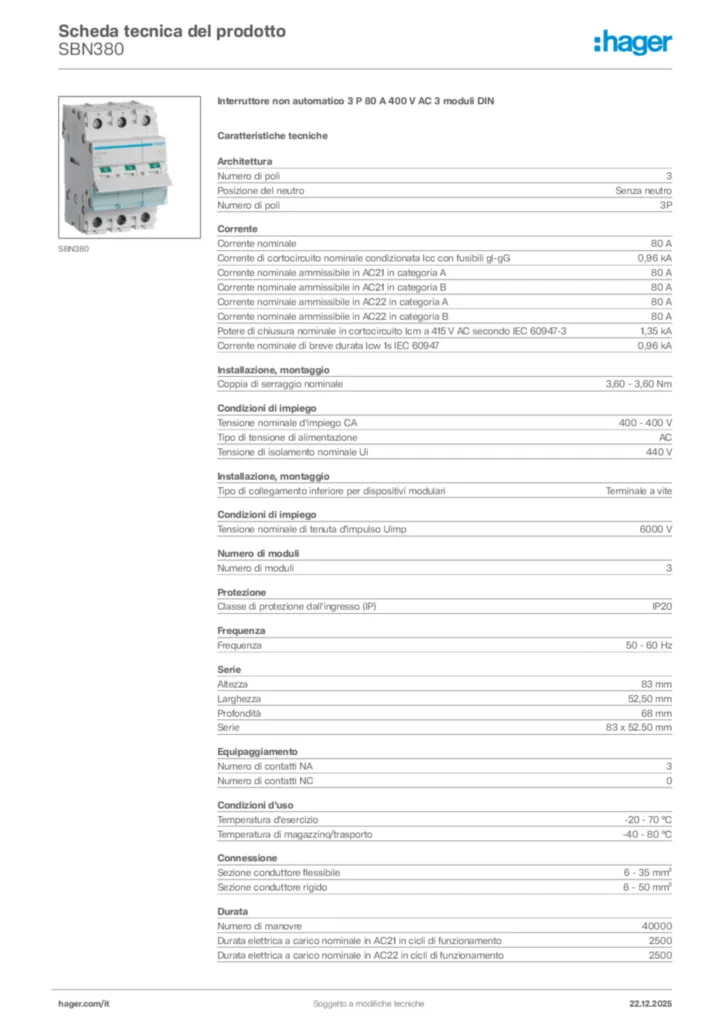

Scarica la scheda tecnica

Completa il tuo sistema

Funzioni di blocco ed interblocco 1 accessori disponibili
alotte coprimorsetti 1 accessori disponibili
Contatto ausiliario 1 accessori disponibili

Proprietà tecniche

Numero di poli

3
Elemento di controllo/comando

Sezionatore
Numero di poli

3P

Corrente nominale

80 A
Corrente di cortocircuito nominale condizionata Icc con fusibili gl-gG

0,96 kA
Corrente nominale ammissibile in AC21 in categoria A

80 A
Corrente nominale ammissibile in AC21 in categoria B

80 A
Corrente nominale ammissibile in AC22 in categoria A

80 A
Corrente nominale ammissibile in AC22 in categoria B

80 A
Potere di chiusura nominale in cortocircuito Icm a 415 V AC secondo IEC 60947-3

1,35 kA
Corrente nominale di breve durata Icw 1s IEC 60947

0,96 kA

Tensione nominale d'impiego CA

400 - 400 V
‌Tipo di tensione di alimentazione

AC
Tensione di isolamento nominale Ui

440 V
Tensione nominale di tenuta d'impulso Uimp

6000 V

Coppia di serraggio nominale

3,60 - 3,60 Nm
Tipo di collegamento inferiore per dispositivi modulari

Biconnect

Numero di moduli

3

Classe di protezione dall'ingresso (IP)

IP20

Frequenza

50 - 60 Hz

Altezza

83 mm
Larghezza

52,50 mm
Profondità

68 mm

Numero di contatti NA

3
Numero di contatti NC

0

Temperatura d’esercizio

-20 - 70 °C
Temperatura di magazzino/trasporto

-40 - 80 °C

Sezione conduttore flessibile

6 - 35 mm²
Sezione conduttore rigido

6 - 50 mm²

Numero di manovre

40000
Durata elettrica a carico nominale in AC21 in cicli di funzionamento

2500
Durata elettrica a carico nominale in AC22 in cicli di funzionamento

2500

Potenza dissipata totale

8,10 W
Potenza dissipata per polo In

2,70 W

Allineamento inferiore per dispositivi modulari

Terminali allineati
Allineamento superiore per dispositivi modulari

Terminali allineati

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì

Conformità REACH – SVHC free Sì
