Interruttore Automatico Magnetotermico 1 Polo+N 20 A 6 Ka Curva B 2 M. Din MBA520

EAN

3250614345609

Marca

Hager

Confezione

6 Pezzi

Prodotto fuori produzione: contattare il proprio grossista di materiale elettrico per la disponibilità

Prodotti successivi:

NBN220A

Accessori
Proprietà tecniche
Documenti

Scarica la scheda tecnica

Completa il tuo sistema

Accessori meccanici per componenti a bassa tensione 1 accessori disponibili

Proprietà tecniche

Corrente nominale

20 A
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2

7,50 kA
Potere di interruzione nominale Icn a 230 V AC secondo IEC 60898-1

6 kA
Potere di interruz. estremo in cortocircuito Icu a 230 V AC secondo IEC 60947-2

10 kA

Numero di poli

1P+N
Curva

B

Numero di moduli

2

Coppia di serraggio nominale terminale superiore

2,80 - 2,80 Nm
Coppia di serraggio nominale terminale inferiore

2,80 - 2,80 Nm
Coppia di serraggio nominale

2,80 - 2,80 Nm
Tipo di collegamento inferiore per dispositivi modulari

Biconnect
Tipo di collegamento superiore per dispositivi modulari

Terminale a vite
Possibilità di montaggio a 360°

SÌ

Potere di interruzione nominale in cortocircuito secondo IEC 60898-1

6 kA

Tensione nominale d'impiego CA

240 - 240 V
‌Tipo di tensione di alimentazione

AC
Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

6000 V

Frequenza

50 - 60 Hz

Sezione morsetti di ingresso e uscita con viti, per conduttori rigidi

1 - 35 mm²
Sezione morsetti di ingresso e uscita con viti, per conduttori flessibili

1 - 25 mm²
Sezione di morsetti in ingresso con viti per conduttori flessibili

1 - 25 mm²
Sezione morsetti con viti, per conduttori rigidi

1 - 35 mm²
Sezione conduttore flessibile

1 - 25 mm²
Sezione conduttore rigido

1 - 35 mm²

Classe di protezione dall'ingresso (IP)

IP20
Distanza della griglia

60 mm

Grado di inquinam./IEC 60664/IEC 60947-2

2
Classe di limitazione di energia I²t

3
Protezione dall'umidità dell'aria

Per tutti i climi
Temperatura d’esercizio

-25 - 70 °C

Potenza dissipata totale

5,29 W

Tipo di connessione

Terminale a vite
Allineamento superiore per dispositivi modulari

Terminali allineati
Allineamento inferiore per dispositivi modulari

Terminali allineati

Altezza

83 mm
Larghezza

35 mm
Profondità

70 mm

Documenti

Immagine prodotto

Immagine del prodotto MBA520

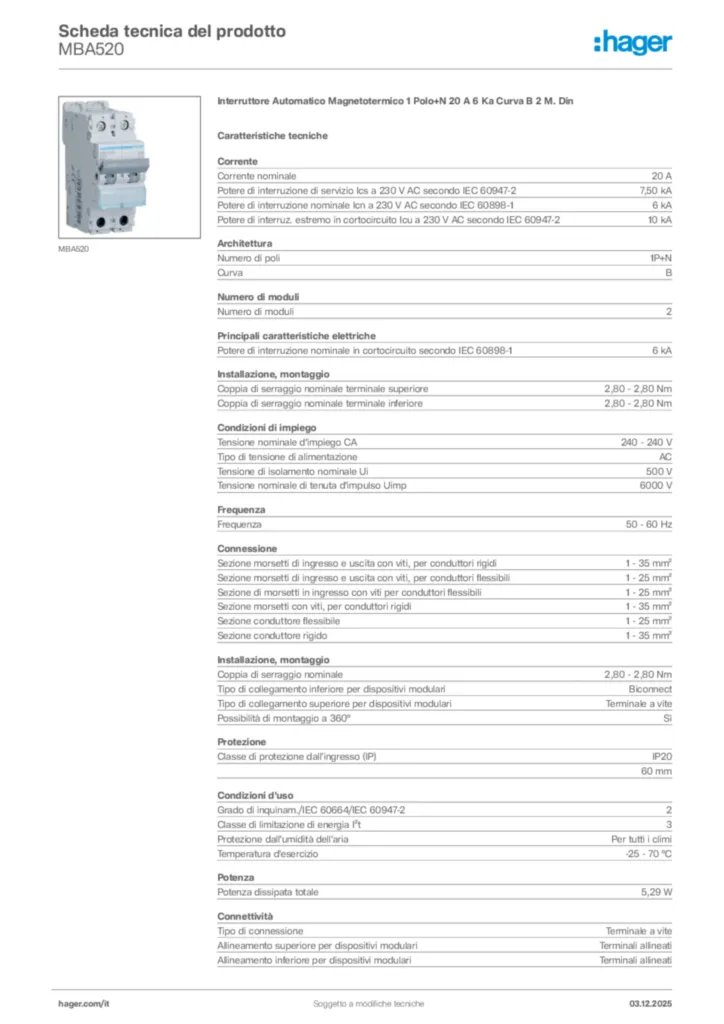

Product datasheet

Hager Scheda tecnica del prodotto MBA520

Interruttore Automatico Magnetotermico 1 Polo+N 20 A 6 Ka Curva B 2 M. Din

PDF
Dichiarazione di conformità

Dichiarazione di conformità en-GB 2025-11-13

PDF

813,16 kB

Dichiarazione di conformità en-GB 2025-12-08

PDF

808,67 kB
