Interruttore Automatico H630 3 Poli 50 Ka 400 A Sganciatore Elettronico Lsi HND400H

Prodotto fuori produzione: contattare il proprio grossista di materiale elettrico per la disponibilità

Accessori
Proprietà tecniche
Valore ambientale
Documenti

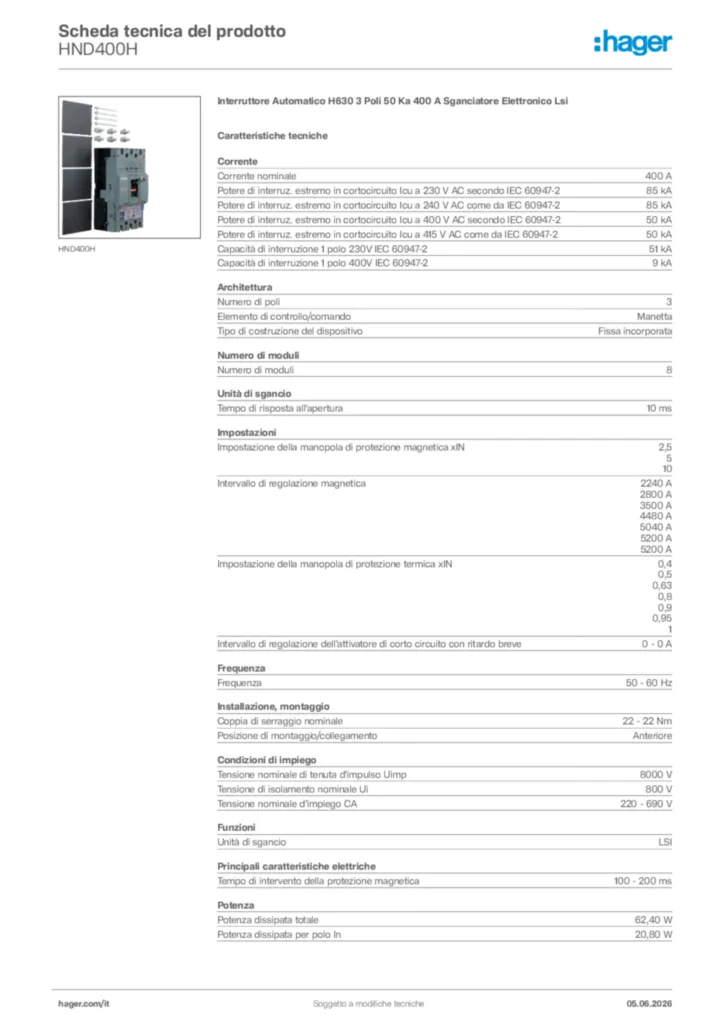

Scarica la scheda tecnica

Completa il tuo sistema

Lucchetto per interruttore 1 accessori disponibili
Adattatore per cavi ausiliari 1 accessori disponibili
Cavo di blocco ausiliario 2 accessori disponibili
Sganciatore di tensione 5 accessori disponibili
Blocco contatti ausiliari 2 accessori disponibili
Funzioni di collegamento 1 accessori disponibili

Proprietà tecniche

Corrente nominale

400 A
Potere di interruz. estremo in cortocircuito Icu a 230 V AC secondo IEC 60947-2

85 kA
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-2

85 kA
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-2

50 kA
Potere di interruz. estremo in cortocircuito Icu a 415 V AC come da IEC 60947-2

50 kA
Capacità di interruzione 1 polo 230V IEC 60947-2

51 kA
Capacità di interruzione 1 polo 400V IEC 60947-2

9 kA

Numero di poli

3
Elemento di controllo/comando

Manetta
Tipo di costruzione del dispositivo

Fissa incorporata

Numero di moduli

8

Tempo di risposta all'apertura

10 ms

AT_MagneticProtectionKnobSetting

2,5, 5, 10
AT_RangeMagneticAdjustment

2240 A, 2800 A, 3500 A, 4480 A, 5040 A, 5200 A, 5200 A
AT_ThermalProtectionKnobSetting

0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1

Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve

0 - 0 A

Frequenza

50 - 60 Hz

Coppia di serraggio nominale

22 - 22 Nm
Posizione di montaggio/collegamento

Anteriore

Tensione nominale di tenuta d'impulso Uimp

8000 V
Tensione di isolamento nominale Ui

800 V
Tensione nominale d'impiego CA

220 - 690 V

Unità di sgancio

LSI

Tempo di intervento della protezione magnetica

100 - 200 ms

Potenza dissipata totale

62,40 W
Potenza dissipata per polo In

20,80 W

Durata elettrica e numero di cicli

1000
Numero di manovre

4000

Numero di contatti ausiliari, invertitori

0
Numero di contatti ausiliari NC

0
Numero di contatti ausiliari, contatti di chiusura

0

Classe di protezione dall'ingresso (IP)

IP4X

Temperatura d’esercizio

-25 - 70 °C

Sezione conduttore flessibile

35 - 240 mm²
Sezione conduttore rigido

35 - 240 mm²
Tipo di connettore

Morsetto

Azionamento a motore integrato

No

Adatto per guida DIN

No

Posizione dell'alimentazione

Bidirezionale

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì

Conformità REACh – SVHC free Sì
