Interruttore Di Manovra-Sezionatore A Comando Rotativo 4 Poli 100 A 8 M. Din HAE410
EAN
3250613140403
Marca
Hager
Confezione
1 pezzo
Prezzo
194,26 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Albero di manovra dell'interruttore 3 accessori disponibili -
Contatti ausiliari 2 accessori disponibili -
alotte coprimorsetti 1 accessori disponibili
Completa il tuo sistema
-
HZC114
Prolunga 150 Mm Per Sezionatori 100-160 A Serie Hae
23,62 € / pezzo* -
HZC115Prolunga 200 Mm Per Sezionatori 100-160 A Serie Hae
29,71 € / pezzo* -
HZC116Prolunga 320 Mm Per Sezionatori 100-160 A Serie Hae
39,65 € / pezzo*

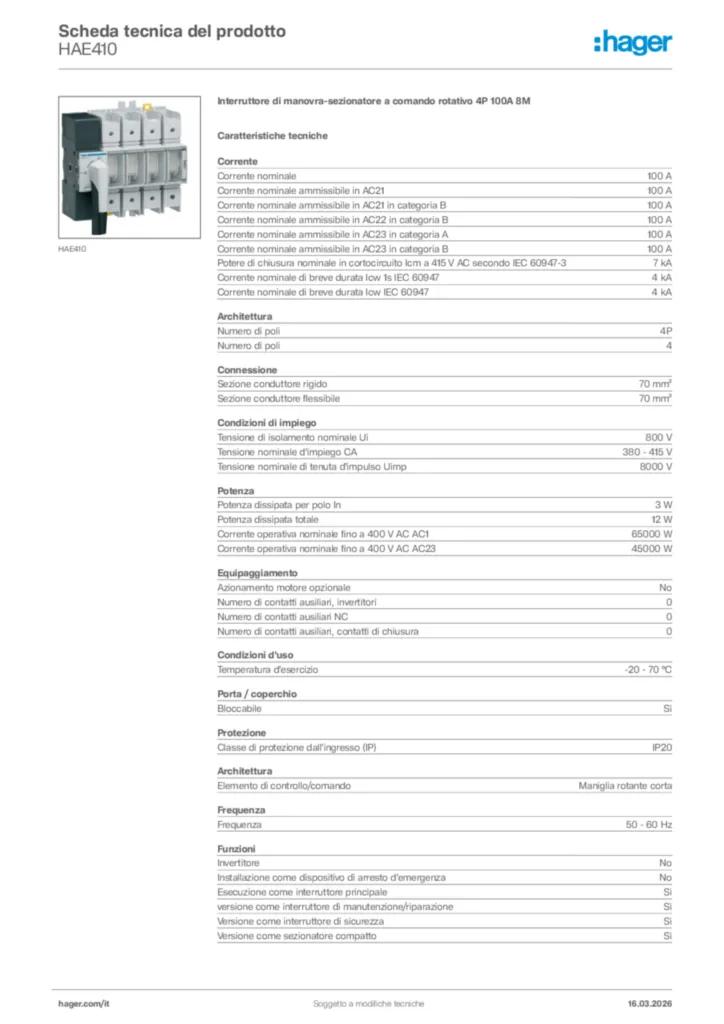

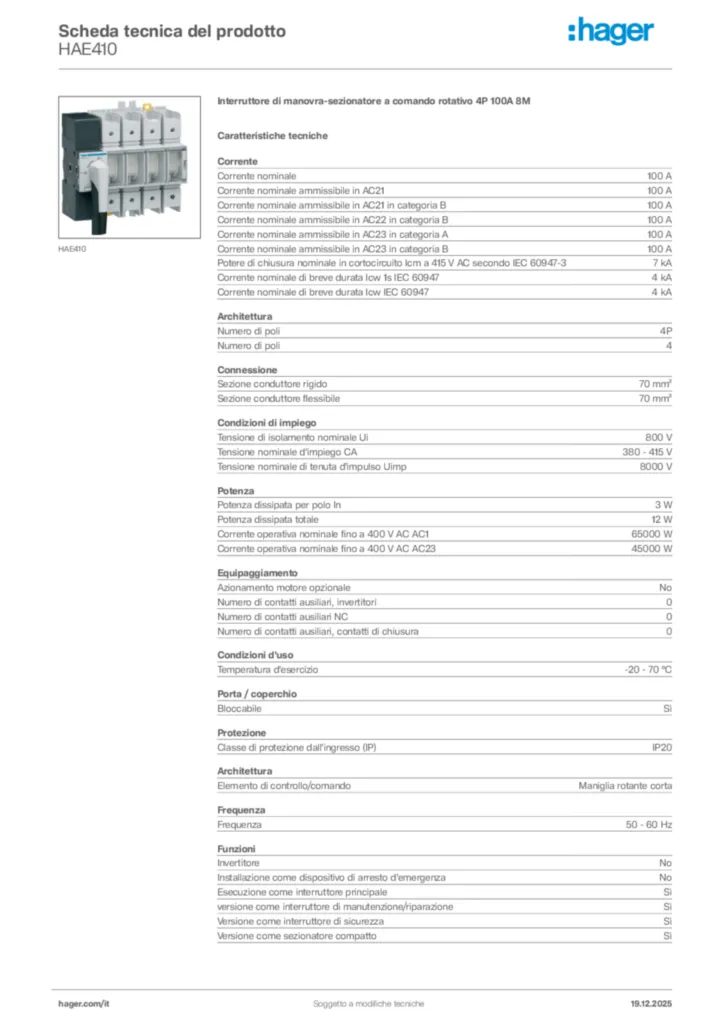

Proprietà tecniche
Corrente
-
Corrente nominale100 A
-
Corrente nominale ammissibile in AC21100 A
-
Corrente nominale ammissibile in AC21 in categoria B100 A
-
Corrente nominale ammissibile in AC22 in categoria B100 A
-
Corrente nominale ammissibile in AC23 in categoria A100 A
-
Corrente nominale ammissibile in AC23 in categoria B100 A
-
Potere di chiusura nominale in cortocircuito Icm a 415 V AC secondo IEC 60947-37 kA
-
Corrente nominale di breve durata Icw 1s IEC 609474 kA
-
Corrente nominale di breve durata Icw IEC 609474 kA
Connessione
-
Sezione conduttore rigido70 mm²
-
Sezione conduttore flessibile70 mm²
Condizioni di impiego
-
Tensione di isolamento nominale Ui800 V
-
Tensione nominale d'impiego CA380 - 415 V
-
Tensione nominale di tenuta d'impulso Uimp8000 V
Potenza
-
Potenza dissipata per polo In3 W
-
Potenza dissipata totale12 W
-
Corrente nominale fino a 400 V AC AC165000 W
-
Corrente operativa nominale fino a 400 V AC AC2345000 W
Equipaggiamento
-
Azionamento motore opzionaleNo
-
Numero di contatti ausiliari, invertitori0
-
Numero di contatti ausiliari NC0
-
Numero di contatti ausiliari, contatti di chiusura0
Condizioni d'uso
-
Temperatura d’esercizio-20 - 70 °C
Porta / coperchio
-
BloccabileSÌ
Protezione
-
Classe di protezione dall'ingresso (IP)IP20
Architettura
-
Numero di poli4P
-
Numero di poli4
-
Elemento di controllo/comandoManiglia rotante corta
Frequenza
-
Frequenza50 - 60 Hz
Funzioni
-
InvertitoreNo
-
Installazione come dispositivo di arresto d’emergenzaNo
-
Esecuzione come interruttore principaleSÌ
-
versione come interruttore di manutenzione/riparazioneSÌ
-
Versione come interruttore di sicurezzaSÌ
-
Versione come sezionatore compattoSÌ
Installazione, montaggio
-
Coppia di serraggio nominale4 - 4,4 Nm
Numero di moduli
-
Numero di moduli7,71
Connettività
-
Tipo di connessioneTerminale a vite
Serie
-
Altezza84 mm
-
Larghezza135 mm
-
Profondità132 mm
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-
Manuale di installazione
Interrupteur sectionneur coupure visible HAE / 100A-160A
Manuale di installazione en-GB, fr-FR, de-DE 2020-02-17
PDF1,07 MB -
Appendice tecnica (singolo prodotto)
Appendice tecnica (singolo prodotto) de-DE 2021-10-20
PDF847,80 kB -
Dichiarazione di conformità
Declaration
Dichiarazione di conformità International 2022-04-13
PDF835,39 kB
Declaration
Dichiarazione di conformità International 2022-09-07
PDF635,00 kB
