Interruttore Magnetotermico Differenziale 1P+N 4.5Ka C-10A 30Ma Ac 2M ADC810H

Name: ADC810H
Brand: Hager
SKU: ADC810H1
Price: 86.41 EUR

EAN

3250611026471

Marca

Hager

Confezione

1 pezzo

Prezzo

86,41 €

/ pezzo *

Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

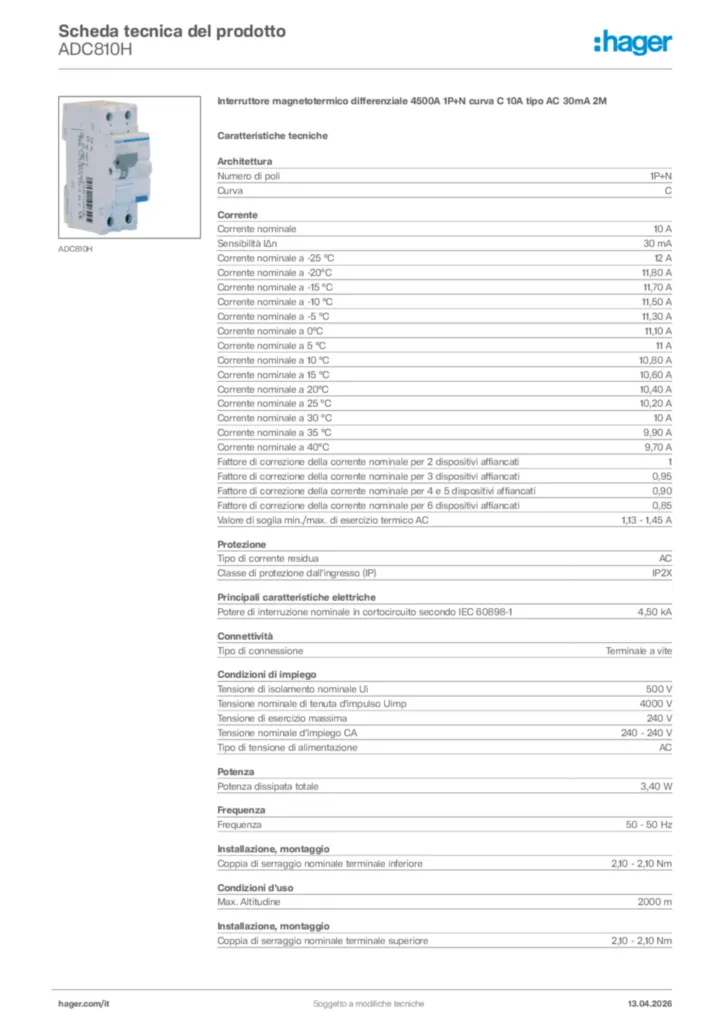

Scarica la scheda tecnica

Proprietà tecniche

Numero di poli

1P+N
Curva

C

Tipo di corrente residua

AC
Classe di protezione dall'ingresso (IP)

IP2X

Coppia di serraggio nominale terminale inferiore

2,10 - 2,10 Nm
Coppia di serraggio nominale terminale superiore

2,10 - 2,10 Nm
Coppia di serraggio nominale

2,10 - 2,10 Nm
Tipo di collegamento superiore per dispositivi modulari

Terminale a vite
Tipo di collegamento inferiore per dispositivi modulari

Biconnect

Potere di interruzione nominale in cortocircuito secondo IEC 60898-1

4,50 kA

Tipo di connessione

Terminale a vite

Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

4000 V
Tensione di esercizio massima

240 V
Tensione nominale d'impiego CA

240 - 240 V
‌Tipo di tensione di alimentazione

AC

Corrente nominale

10 A
Sensibilità IΔn

30 mA
Corrente nominale a -25°C

12 A
Corrente nominale a -20°C

11,80 A
Corrente nominale a -15°C

11,70 A
Corrente nominale a -10°C

11,50 A
Corrente nominale a -5°C

11,30 A
Corrente nominale a 0°C

11,10 A
Corrente nominale a 5°C

11 A
Corrente nominale a 10°C

10,80 A
Corrente nominale a 15°C

10,60 A
Corrente nominale a 20°C

10,40 A
Corrente nominale a 25°C

10,20 A
Corrente nominale a 30°C

10 A
Corrente nominale a 35°C

9,90 A
Corrente nominale a 40°C

9,70 A
Fattore di correzione della corrente nominale per 2 dispositivi affiancati

1
Fattore di correzione della corrente nominale per 3 dispositivi affiancati

0,95
Fattore di correzione della corrente nominale per 4 e 5 dispositivi affiancati

0,90
Fattore di correzione della corrente nominale per 6 dispositivi affiancati

0,85
Valore di soglia min./max. di esercizio termico AC

1,13 - 1,45 A

Potenza dissipata totale

3,40 W

Frequenza

50 - 50 Hz

Max. Altitudine

2000 m
Classe di limitazione di energia I²t

3
Temperatura d’esercizio

-25 - 40 °C
Temperatura di magazzino/trasporto

-25 - 70 °C
Grado di inquinam./IEC 60664/IEC 60947-2

2
Protezione dall'umidità dell'aria

Per tutti i climi

Durata elettrica e numero di cicli

2000
Numero di manovre

2000

Sezione conduttore flessibile

1 - 16 mm²
Sezione conduttore rigido

1 - 25 mm²
Sezione di morsetti in ingresso con viti per conduttori flessibili

1 - 16 mm²
Sezione morsetti con viti, per conduttori rigidi

1 - 25 mm²
Sezione morsetti di ingresso e uscita con viti, per conduttori flessibili

1 - 16 mm²
Sezione morsetti di ingresso e uscita con viti, per conduttori rigidi

1 - 25 mm²

Numero di moduli

2

Altezza

83 mm
Larghezza

35 mm
Profondità

68 mm
